蜗杆传动式环形紧固夹具三维设计

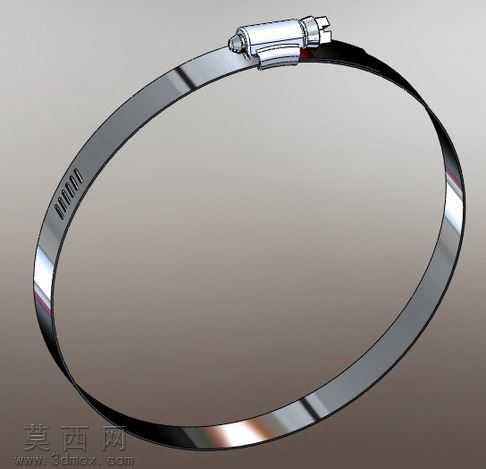

本作品为蜗杆传动结构的环形紧固夹具三维建模成果，建模过程围绕夹具的实际功能逻辑展开，首先梳理蜗杆传动的核心运动关系：通过蜗杆头与带齿钢带的啮合传动，实现环形抱箍的内径无级调节，以此适配不同外径的工件装夹需求。建模阶段先完成钢带主体的曲面构建，采用薄壁拉伸结合环形折弯的方式还原钢带的圆弧形态，对钢带表面的啮合齿槽做阵列特征处理，保证齿距参数与蜗杆头的齿形完全匹配，避免传动过程中出现卡滞、滑齿的问题。针对蜗杆锁紧组件，分别构建蜗杆轴、锁紧壳体、紧固端头的独立零件，对蜗杆头的螺旋齿形做精确扫掠成型，还原其与钢带齿槽的啮合配合关系，同时在壳体与钢带的衔接处做圆角过渡处理，避免钢带收放过程中出现剐蹭磨损。材质与渲染环节，为钢带主体赋予抛光不锈钢材质，调整金属材质的反射率与粗糙度参数，还原金属箍带的亮面金属质感，表面添加细微的拉丝纹理提升真实感；蜗杆锁紧组件采用镀锌金属材质，适当降低反射强度，区分不同部件的材质差异；渲染时采用柔和的侧方主光源搭配环境补光，清晰呈现夹具的环形轮廓与部件衔接结构，突出金属部件的光影层次。结构设计上充分考虑夹具的实用性，环形钢带预留足够的调节行程，蜗杆组件的锁紧位置做限位结构设计，保证锁紧后不会出现松脱，整体结构无冗余部件，完全贴合实际蜗杆喉箍的工作原理，建模过程中对啮合传动的配合间隙做合理预留，既保证传动的顺畅性，也还原了实际产品的装配公差要求，完整呈现了这类蜗杆传动紧固夹具的结构特点与功能逻辑。
