工业烟气粉尘分离用旋风分离器结构

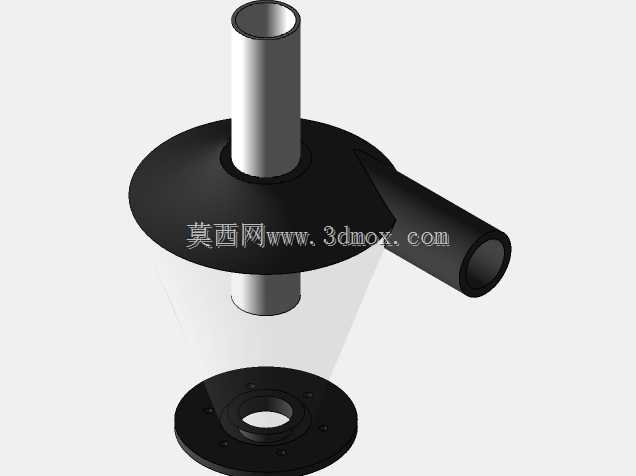

在工业烟气治理、车间粉尘收集、物料气力输送的末端处理环节，这类依靠惯性离心力实现气固分离的装置是应用最广泛的预处理单元，不需要额外配置滤材、动力损耗低、维护成本极低，常作为布袋除尘、滤筒除尘的前置预处理段，先把烟气中80%以上的大粒径颗粒物分离出来，降低后续精过滤单元的负荷，延长滤材使用寿命。从结构设计逻辑来看，整个装置的流道设计完全围绕含尘气流的运动轨迹优化：上部的圆筒段是气流形成稳定旋流的核心区域，切向接入的进气管引导含尘气流沿筒壁做圆周运动，密度远大于气体的固体颗粒在离心力作用下被甩向筒壁，沿壁面滑落至下部的锥段区域，最终汇集到底部的排灰口；中心的排气内管延伸至圆筒段中下部，避免进气管进来的未完成分离的气流直接短路进入排气通道，保证旋流分离的有效行程。下部锥段的锥角设计经过反复校核，角度过大会导致壁面滑落的粉尘被中心上升气流二次夹带，角度过小则会增加设备整体高度，提升安装空间要求，常规工况下锥角控制在15-20度区间，既能保证粉尘顺利滑落，也不会过度占用竖向安装空间。顶部的法兰安装边预留了标准螺栓孔位，可直接对接上部排气管道或者后续除尘设备的进气口，切向布置的进气管采用等径圆管结构，和现场常用的通风管道管径匹配，不需要额外做变径转接，降低现场安装的改造成本。底部的法兰盘用于对接集灰桶或者卸灰阀，安装时需要保证整个装置的竖向垂直度，避免锥段壁面倾斜导致粉尘滞留堆积，长期运行后造成流道堵塞。实际选型应用时，需要根据处理风量匹配对应直径的筒体规格，风量过大时气流流速过高，会把已经分离到壁面的粉尘重新卷起带入排气，降低分离效率；风量过小则气流旋流强度不足，离心力不够，细颗粒粉尘无法有效分离。这类结构对10微米以上的粉尘颗粒分离效率可达90%以上，在木工车间木屑收集、锅炉烟气初级除尘、粮食加工气力输送卸料、矿山破碎粉尘预处理等场景都有大量应用，整个结构没有运动部件，运行过程中仅存在气流和壁面的磨损，只要在易磨损的锥段内壁做耐磨衬层处理，设备连续运行数年都不需要大规模检修。建模过程中需要重点关注进气管和筒体的相贯线过渡，避免出现突兀的直角结构造成局部涡流，增加不必要的阻力损失；排气内管的插入深度需要和进气管的下沿保持合理高差，保证气流在筒体内形成完整的外旋流和内旋流路径，不会出现气流短路的情况。
