皮带传动式工业离心通风机结构设计

项目分类:3D模型 发布时间:2021-08-17 ID:235546
  • 皮带传动式工业离心通风机结构设计
  • 皮带传动式工业离心通风机结构设计
  • 皮带传动式工业离心通风机结构设计
  • 皮带传动式工业离心通风机结构设计
  • 皮带传动式工业离心通风机结构设计

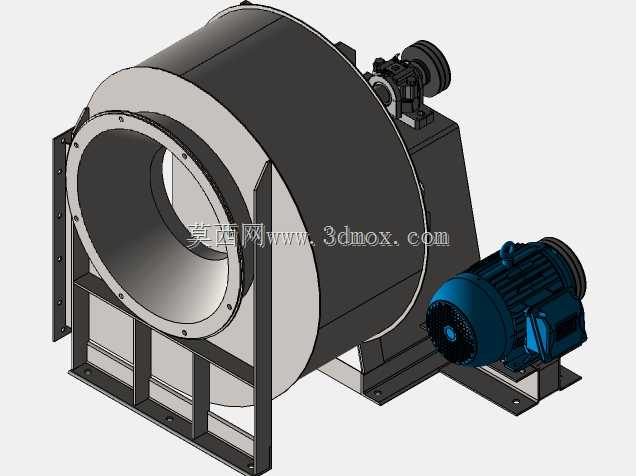

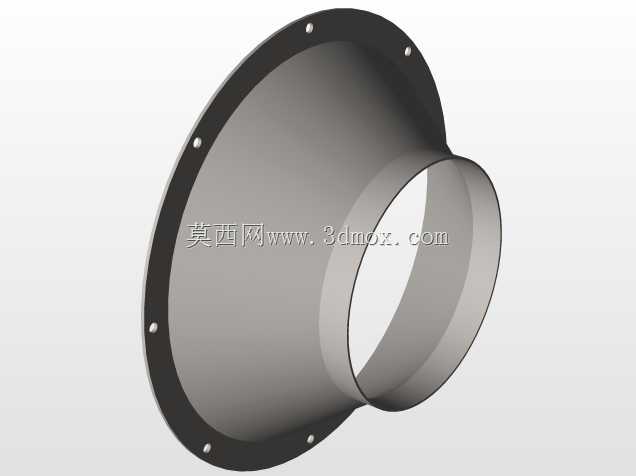

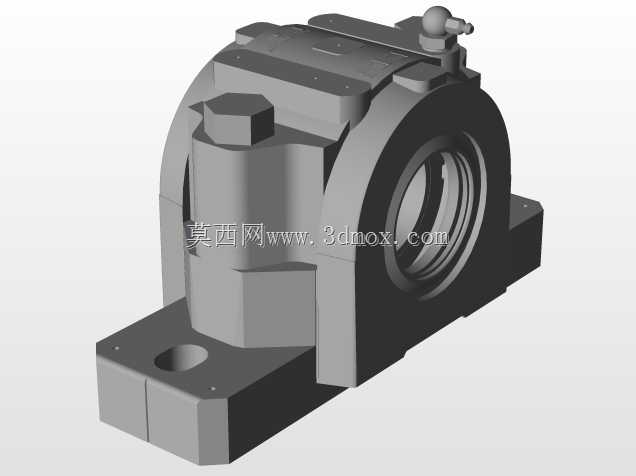

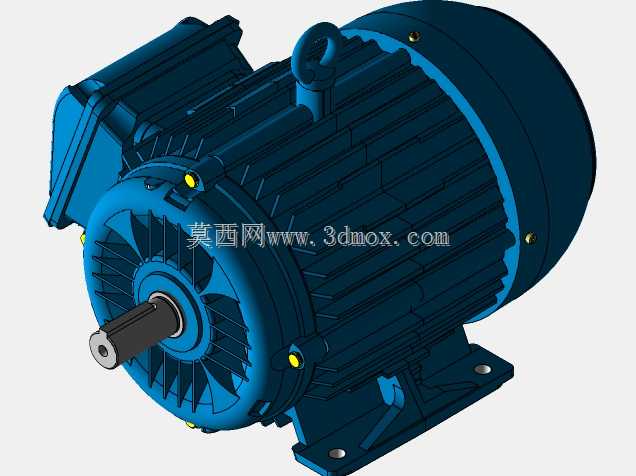

这款离心通风机的三维结构设计,首先围绕工业场景的高温排风需求展开,适配车间除尘系统、烘房排风、工业锅炉引风等常见工况,可在120℃的介质温度下持续稳定运行,额定工况下风量可达9000立方米每小时,进风口直径100mm,叶轮额定转速2370rpm,能够克服管路阻力完成气体的输送与排放。从结构布局来看,采用了电机与风轮分体式皮带传动的设计,区别于直连风机的结构,这种布局可以通过皮带轮配比灵活调整叶轮转速,适配不同的风压风量需求,同时皮带传动结构能够缓冲电机启动时的冲击,避免叶轮直接受电机启动扭矩影响,延长叶轮与轴承的使用寿命。机壳部分采用了经典的阿基米德螺旋线型蜗壳结构,这种型线设计能够让叶轮甩出的气体在蜗壳内平稳减速扩压,减少气流湍流带来的振动与噪声,蜗壳侧壁预留了法兰连接结构,可直接对接通风管路,安装时无需额外制作转接法兰。进风口采用了收敛式流线型设计,能够引导气流均匀进入叶轮区域,减少进气端的涡流损失,提升风机的运行效率。叶轮部分采用后向叶片设计,相比前向叶片,后向叶轮的效率更高,运行时的功率曲线更平稳,不会出现随阻力减小功率陡增导致电机过载的问题,适配工业管路阻力波动的实际工况。底座采用型钢焊接的框架式结构,分别设置了电机安装位与蜗壳轴承座安装位,两个安装面的平面度在设计时做了公差约束,保证电机轴与叶轮轴的平行度,避免皮带偏磨、传动振动过大的问题。轴承座采用独立的油脂润滑结构,设置在蜗壳外侧,避免高温介质直接接触轴承,同时预留了注油口,方便日常维护时补充润滑脂,无需拆解蜗壳结构。安装边界方面,整体底座的安装孔位按照通用工业风机的安装尺寸设计,可直接固定在混凝土基础或者钢架平台上,进风口与出风口的法兰尺寸匹配常规通风管路的标准规格,选型替换时无需重新改造管路接口。设计过程中还考虑了日常维护的便利性,电机侧预留了皮带张紧的调节空间,无需拆解其他部件即可完成皮带的更换与张紧度调整,蜗壳上预留了检修口位置,可在不拆卸整机的情况下清理叶轮附着的粉尘,适配除尘、排风等含尘介质的使用场景,减少后期维护的工作量。
