40毫米规格挂锁三维结构设计

　　日常生产生活场景里，挂锁是应用覆盖范围极广的安全防护构件，从仓储物流的货柜锁闭、工业设备的检修门防护，到民用场景的工具箱、储物柜门、户外设施防盗，都能见到这类锁具的身影。本次设计的40毫米规格挂锁，核心围绕通用场景的适配性展开，首先明确锁体的核心尺寸边界：锁体主体采用方正的矮柱式结构，主体宽度控制在40毫米，这个尺寸是民用及轻型工业场景的通用适配尺寸，既不会因为锁体过大导致与配套锁鼻干涉，也不会因为尺寸过小降低锁具的防破坏强度。锁梁采用U型圆弧过渡结构，锁梁的有效开合高度经过反复校核，适配市面上绝大多数标准锁鼻的安装厚度，锁梁与锁体的配合间隙控制在0.1毫米以内，既保证锁梁开合的顺畅度，也避免间隙过大给撬动破坏留下操作空间。

　　从功能特性来看，这款挂锁采用弹子锁芯结构，锁体内部的锁舌卡位做了加厚处理，锁梁插入锁体的咬合深度达到12毫米，相比同尺寸常规挂锁的咬合深度提升了20%，能有效抵御拉拔、撬动的外力破坏。锁体外壳采用一体化冲压成型的金属壳体，表面做了抛光镀铬处理，一方面提升金属表面的耐腐蚀性能，适配户外潮湿、多尘的使用场景，另一方面光滑的金属表面也能减少外力磕碰造成的形变损伤。锁梁部分采用高强度合金钢材质，表面同样做了防锈镀层处理，锁梁的圆弧过渡位置做了应力分散设计，避免长期受力或者外力冲击时在弯折位置出现应力断裂。

　　设计过程中，首先从实际使用的痛点出发，常规小尺寸挂锁经常出现锁梁卡滞、锁体进水锈蚀导致开锁不畅的问题，因此在锁体与锁梁的配合位置设计了隐藏式的防水胶圈，胶圈嵌入锁体上盖的凹槽内，锁梁闭合时能完全封堵配合间隙，阻挡雨水、灰尘进入锁体内部，延长锁具的户外使用寿命。锁芯的安装位置做了偏心设计，避开锁体受力的核心支撑筋位置，保证锁体外壳的结构强度不会因为锁芯开孔被过度削弱，锁芯与锁体的配合采用过盈压装加定位销固定的方式，避免暴力扭转锁芯时出现锁芯脱出的问题。

　　安装适配层面，这款挂锁不需要额外的复杂安装结构，只需要配套对应尺寸的锁鼻即可完成使用，锁体底部做了平整的定位面，锁闭时锁体底部能与锁鼻安装面完全贴合，减少锁体的晃动间隙，降低外力撬动时的受力杠杆效应。锁梁的开合角度控制在90度，这个角度既能满足穿入锁鼻的操作空间需求，也能避免锁梁开合角度过大导致与周边构件碰撞，同时开合角度的限位结构集成在锁体内部，没有外露的限位零件，减少被人为破坏的薄弱点。

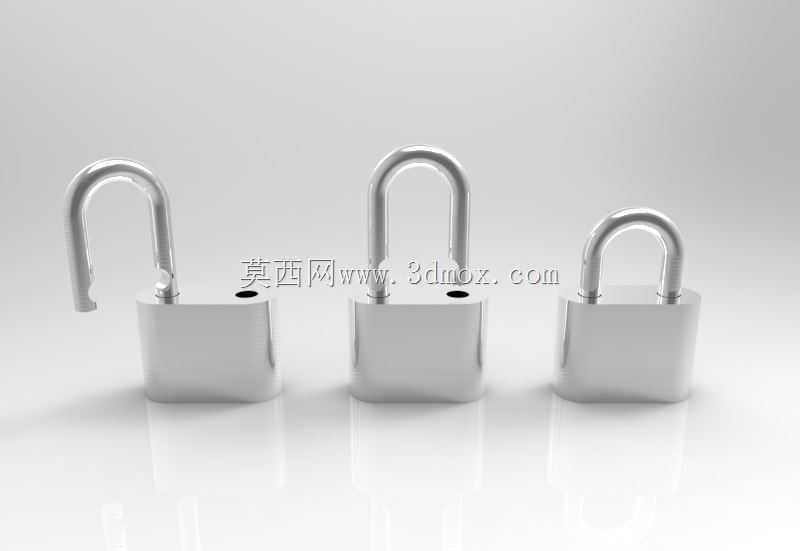

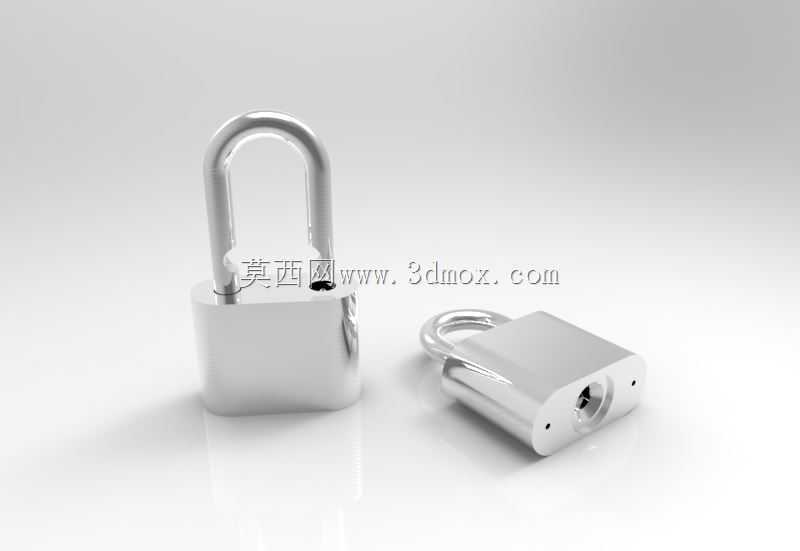

　　从结构建模的逻辑来看，建模过程中优先保证各个配合零件的公差合理性，锁舌与锁梁的卡位槽采用间隙配合，公差带控制在H7/g6级别，保证锁舌伸缩动作顺畅无卡滞；锁体内部的弹子孔与弹簧孔采用同轴度校核，同轴度公差控制在0.05毫米以内，避免弹子伸缩过程中出现偏卡导致开锁卡顿。外观渲染阶段还原了金属镀铬表面的高反光质感，能直观呈现锁具成品的表面处理效果，方便结构设计人员评估外观工艺的可行性，也能给锁具选型的工程人员提供直观的成品效果参考。不同使用场景下，这款40毫米挂锁可以适配从个人物品锁闭到轻型工业设备防护的多元需求，结构强度满足日常防盗防护的通用要求，尺寸规格适配绝大多数标准安装配件，不需要额外定制配套构件就能直接投入使用。
