开放式深沟滚珠轴承练习用结构设计

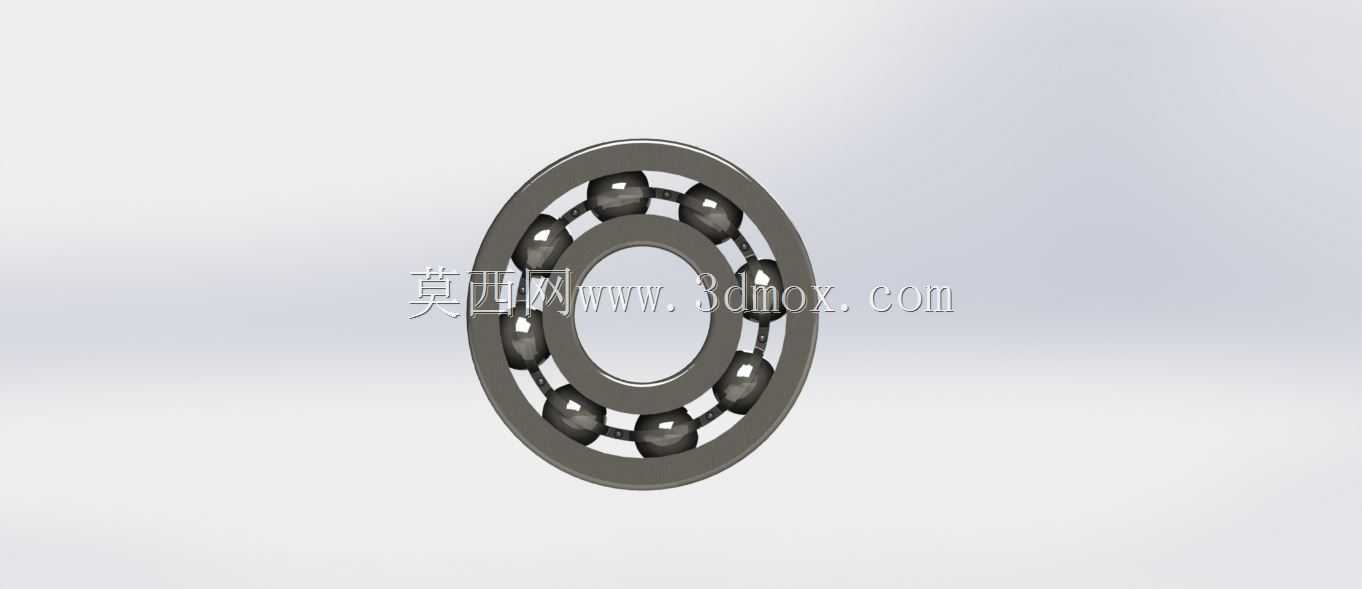

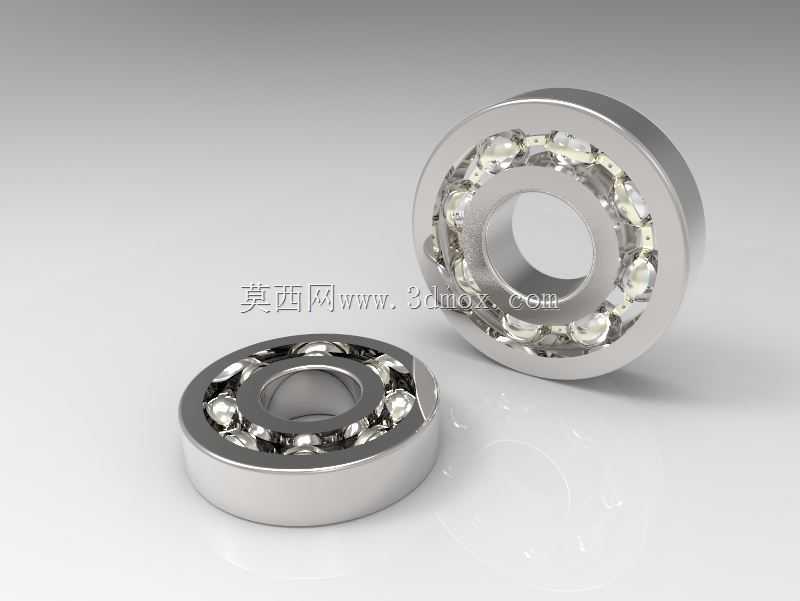

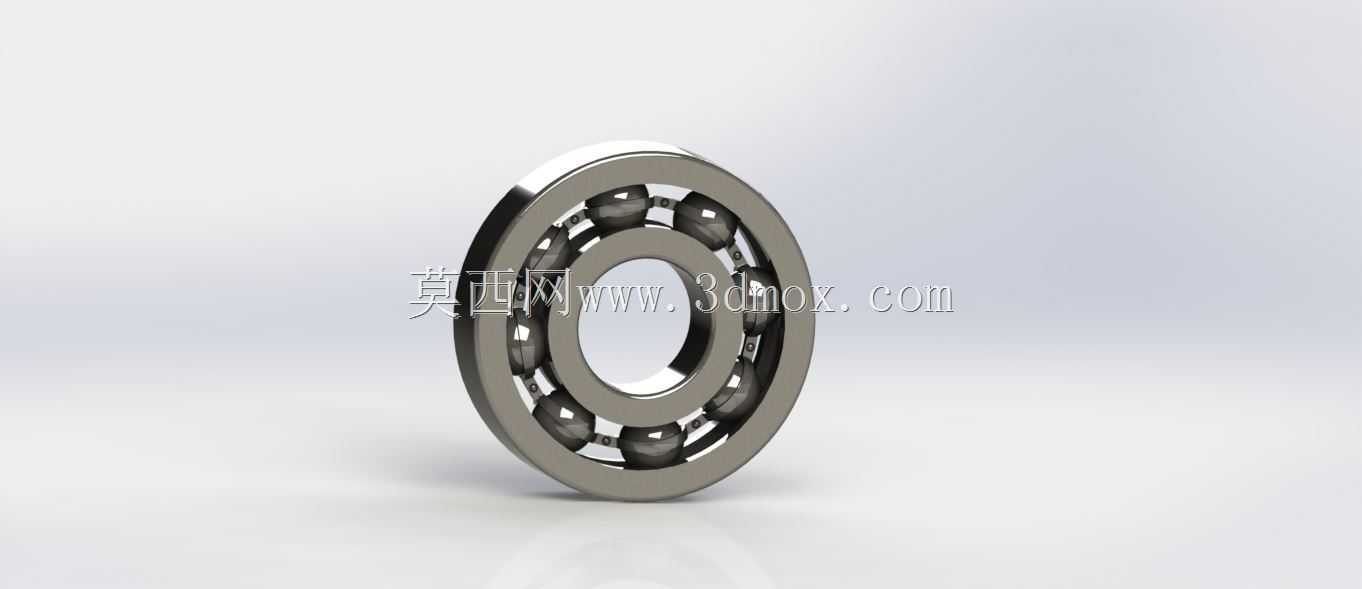

　　做机械结构设计的同行大多有过刚入行时拿轴承练手的经历，毕竟这是旋转机构里最基础也最核心的支撑元件，小到桌面级的小型传动实验台，大到生产线的输送辊道、电机输出端、机床主轴的辅助支撑位，都能见到这类深沟滚珠轴承的身影。这次做的这个练习模型，特意选了半剖展示的结构形式，就是为了把内部的滚珠排布、保持架的卡位、内外圈的滚道形态都直观呈现出来，方便刚接触三维建模的新人理解滚动轴承的实际装配逻辑，不用对着二维剖视图脑补各个零件的配合关系。

　　从实际应用场景来说，这类开式深沟滚珠轴承主要用在环境相对洁净、没有大量粉尘和切削液飞溅的传动部位，比如小型教具的旋转轴、桌面3D打印机的导轮支撑、低速传送带的托辊端，它的核心作用就是把轴运转时的滑动摩擦转化为滚动摩擦，大幅降低运转过程中的阻力损耗，同时给旋转轴提供稳定的径向支撑，限制轴在径向的窜动余量，保证轴上安装的齿轮、带轮这类传动件能保持准确的啮合位置，不会因为轴的偏移出现传动卡顿、齿面偏磨的问题。

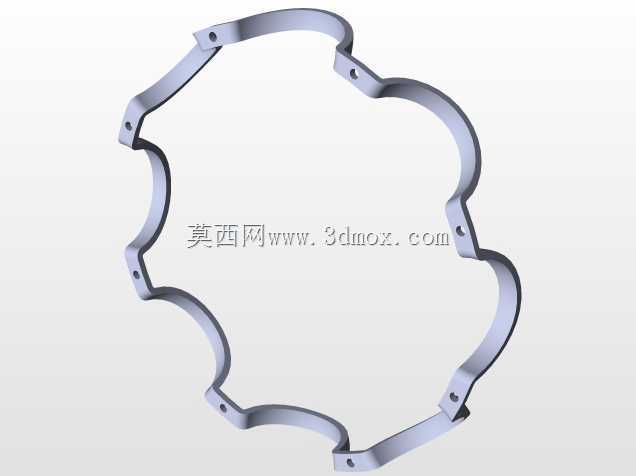

　　设计这个模型的时候，最先敲定的是内外圈的滚道曲率参数，滚道的圆弧半径要比滚珠半径略大一点，留出来合适的配合间隙，既不能间隙太大导致滚珠运转时晃动量超标，也不能间隙太小出现卡滞，在高速运转时因为热胀出现抱死的问题。保持架的设计用了最常见的浪形冲压结构，每个兜孔刚好卡住一颗滚珠，均匀把所有滚珠分隔开，避免滚珠之间直接接触摩擦，同时保证所有滚珠在滚道内均匀排布，运转时受力能均匀分散到每一颗滚动体上，不会出现局部载荷集中导致的滚道点蚀。

　　考虑到练习建模的实用性，这个模型的安装边界尺寸完全参照常用的微型深沟球轴承规格做的适配，内圈的孔径是标准的基孔制配合尺寸，和常用的光轴做过渡配合就能满足安装要求，外圈的外径也是标准的基轴制尺寸，能直接嵌入常规的轴承座安装孔里，不需要额外做非标适配。内圈的定位台阶高度、外圈的挡边厚度都做了符合工程实际的取值，不会出现台阶太高导致装配时轴承压装不到位，或者挡边太薄承受轴向窜动时容易变形的问题。

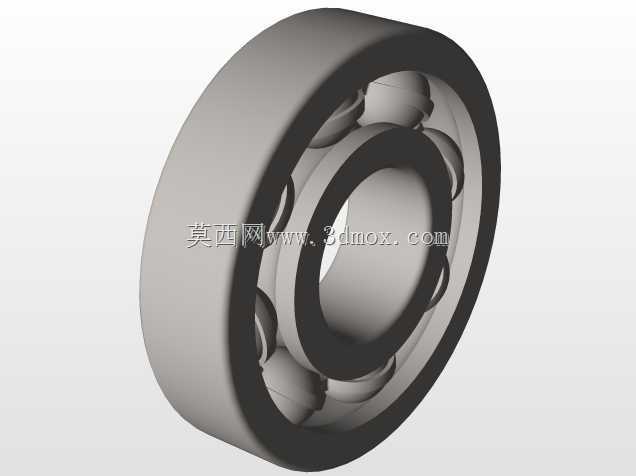

　　建模过程里特意把半剖的切面做在了保持架的中间位置，能清晰看到滚珠在兜孔里的配合状态，还有内外圈滚道和滚珠的接触弧面，新人在练习的时候，可以顺着这个结构拆分出内圈、外圈、滚珠、保持架四个独立零件，逐个练习旋转凸台、圆周阵列、拉伸切除这些基础建模命令，也能顺着这个模型去理解轴承的装配约束关系，比如内圈和轴的同轴配合、外圈和轴承座的同轴配合、滚珠和滚道的相切配合，把这些基础的装配逻辑摸透，后续做复杂传动机构的装配时就不容易出现配合错误。

　　从实际选型的角度延伸，这类开式轴承如果要用在有粉尘的工况，只需要在内外圈的两侧加上防尘盖就能变成闭式轴承，要是用在有润滑脂密封要求的部位，换成带橡胶密封圈的结构就行，核心的滚动体和滚道结构是完全通用的。这个练习模型虽然是为建模训练做的，但所有结构参数都符合实际工业应用的设计规范，没有做不符合工程逻辑的夸张变形，不管是用来做机械原理的教学演示，还是做小型设备的初步方案选型参考，都能直接对应到实际的标准件参数，不会出现模型和实物脱节的问题。很多新人刚学建模的时候容易忽略标准件的实际安装尺寸，做出来的轴承模型看着外形像，但实际装配的时候要么内圈和轴干涉，要么外圈和轴承座 fit 不上，这个模型在设计的时候特意把安装倒角、配合面的粗糙度预留位置、挡边的圆角这些细节都做了还原，就是为了让练习者从一开始就建立工程化的建模思维，而不是只做外观相似的外观模型。
