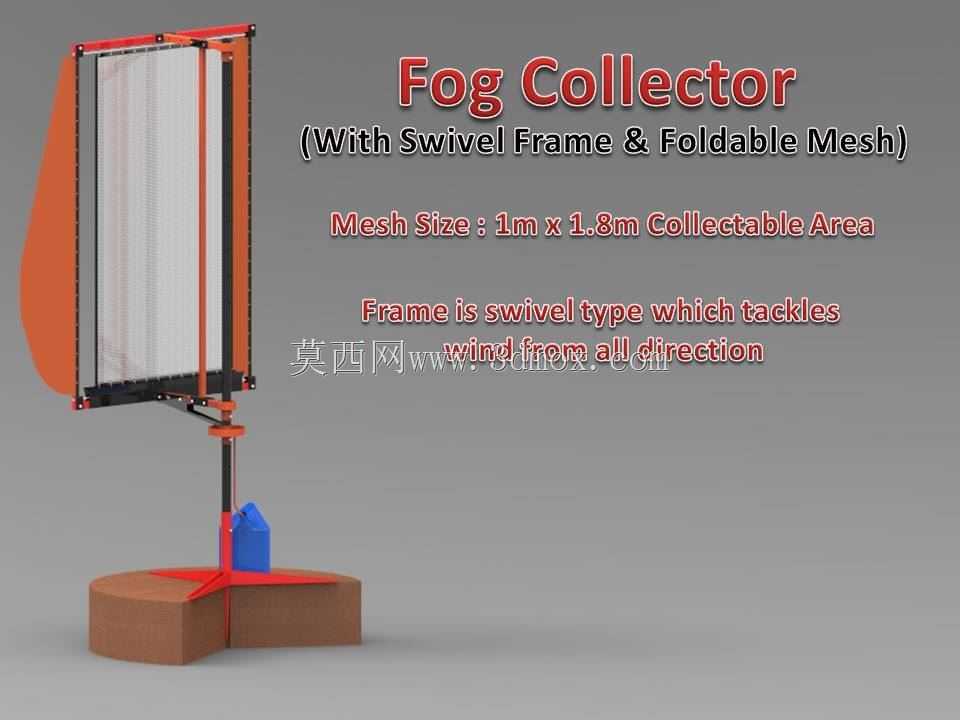

集雾器-旋转框架

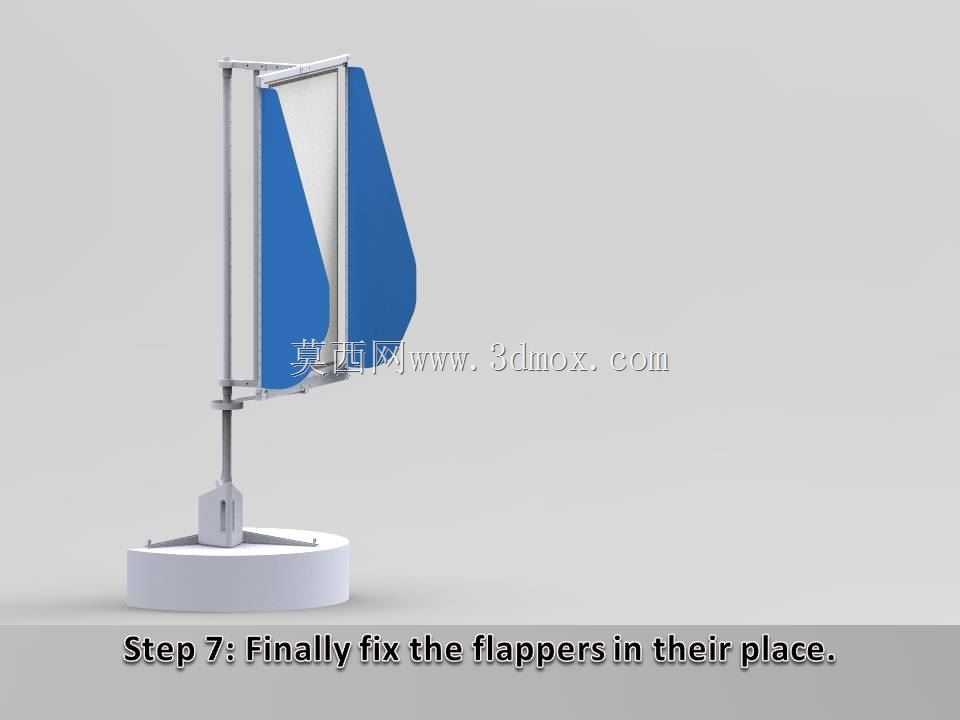

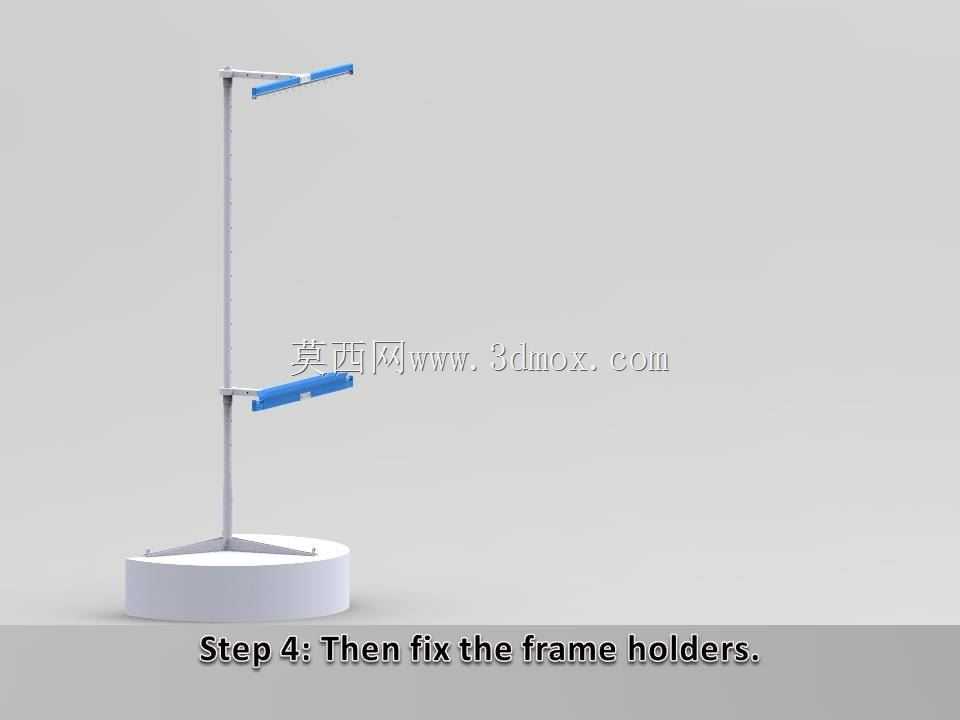

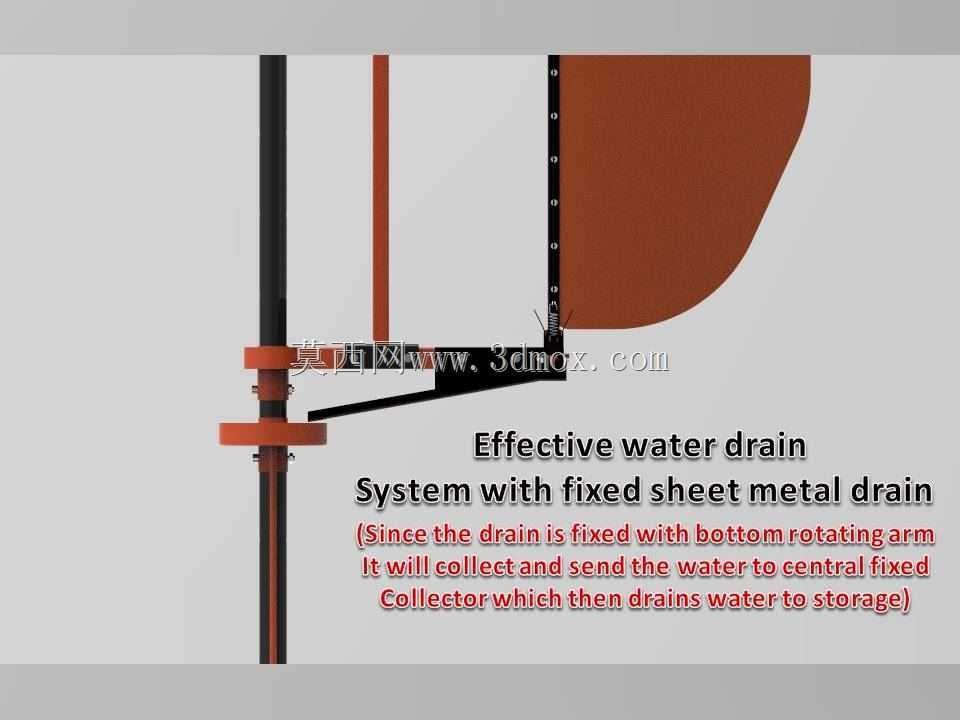

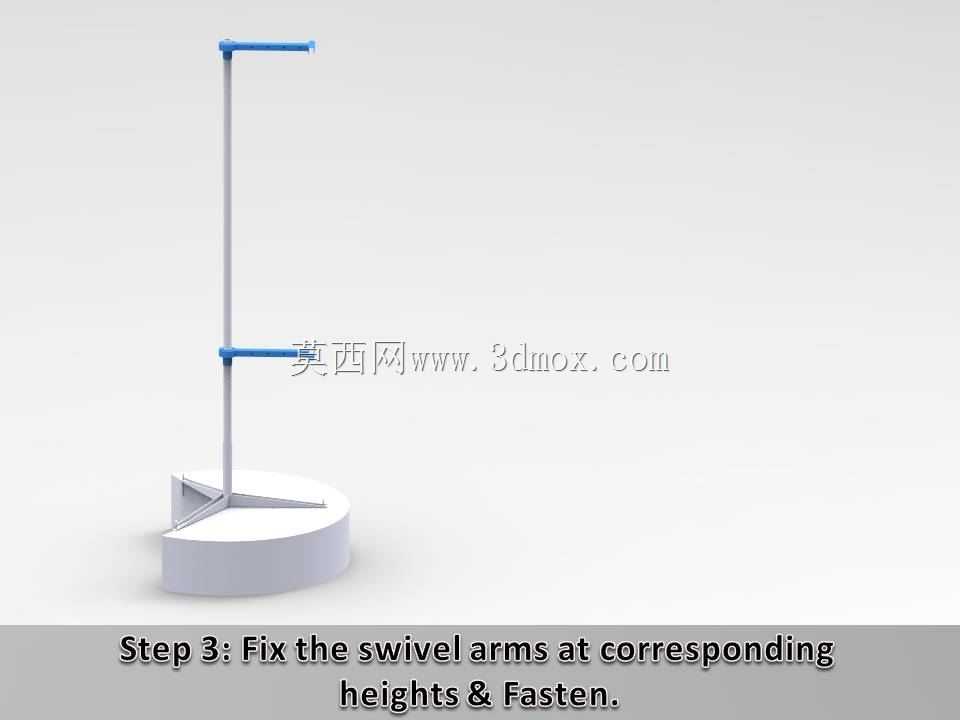

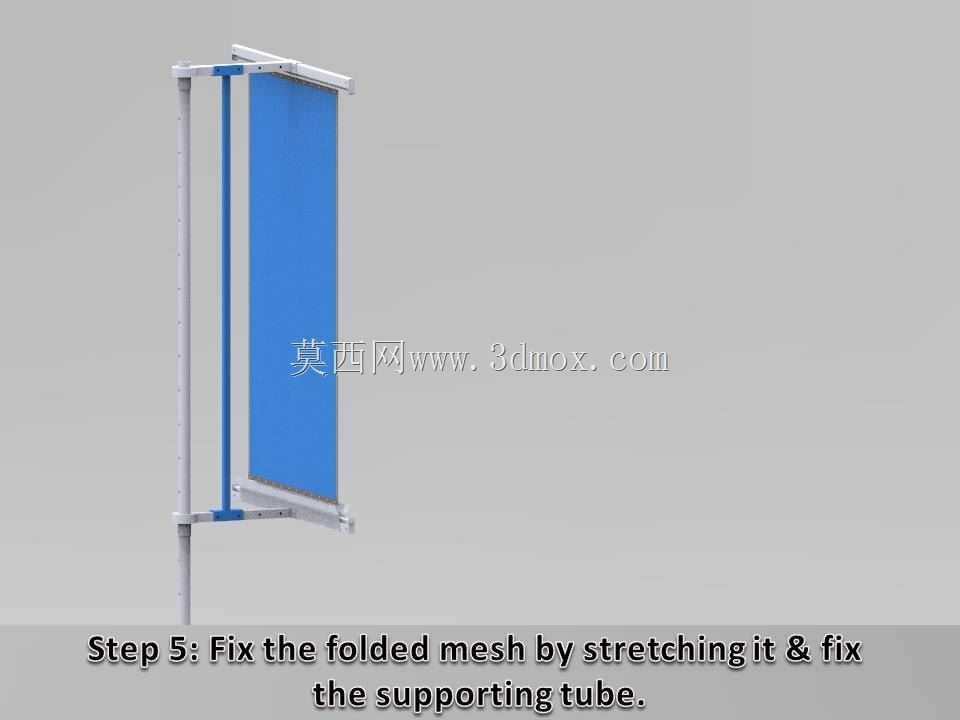

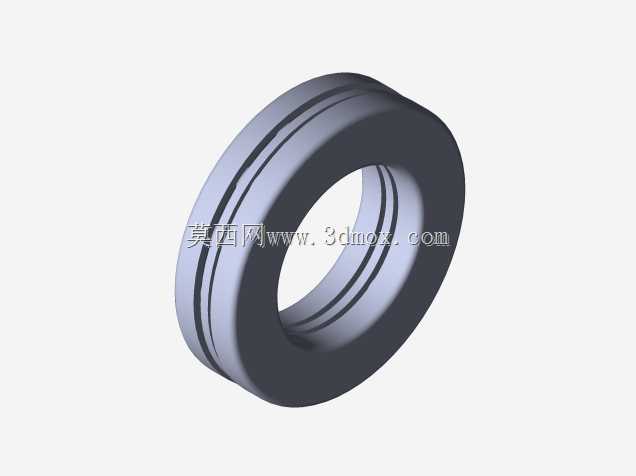

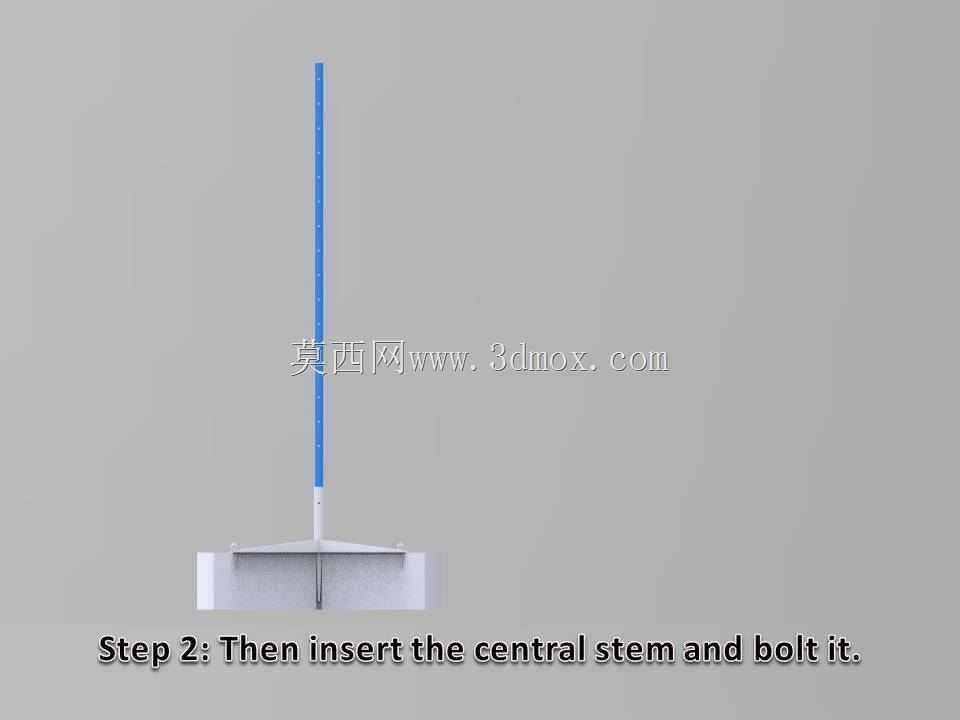

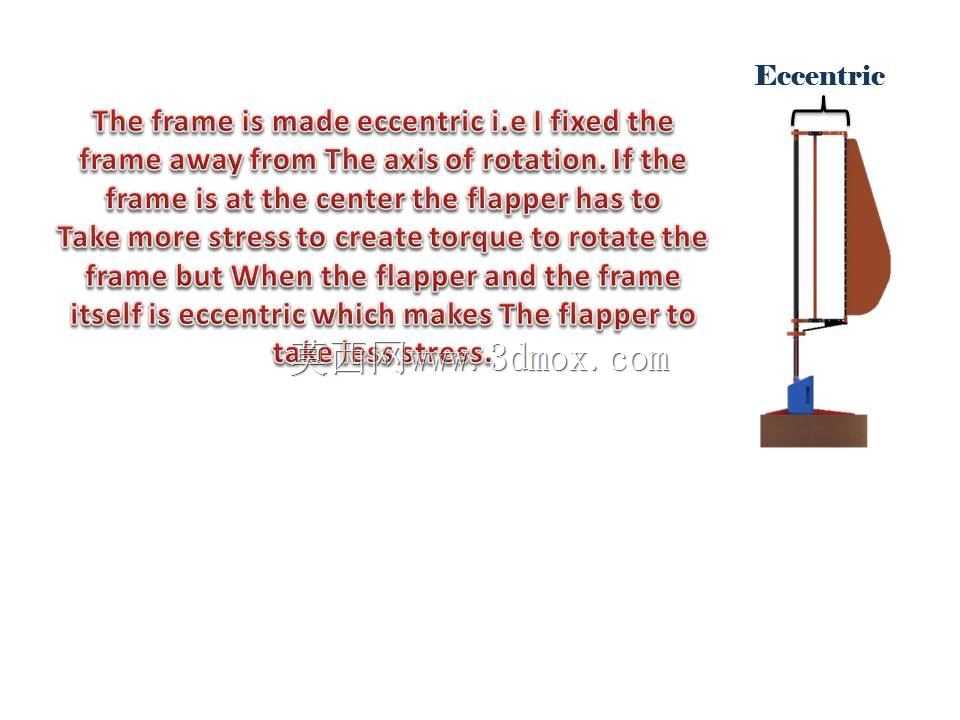

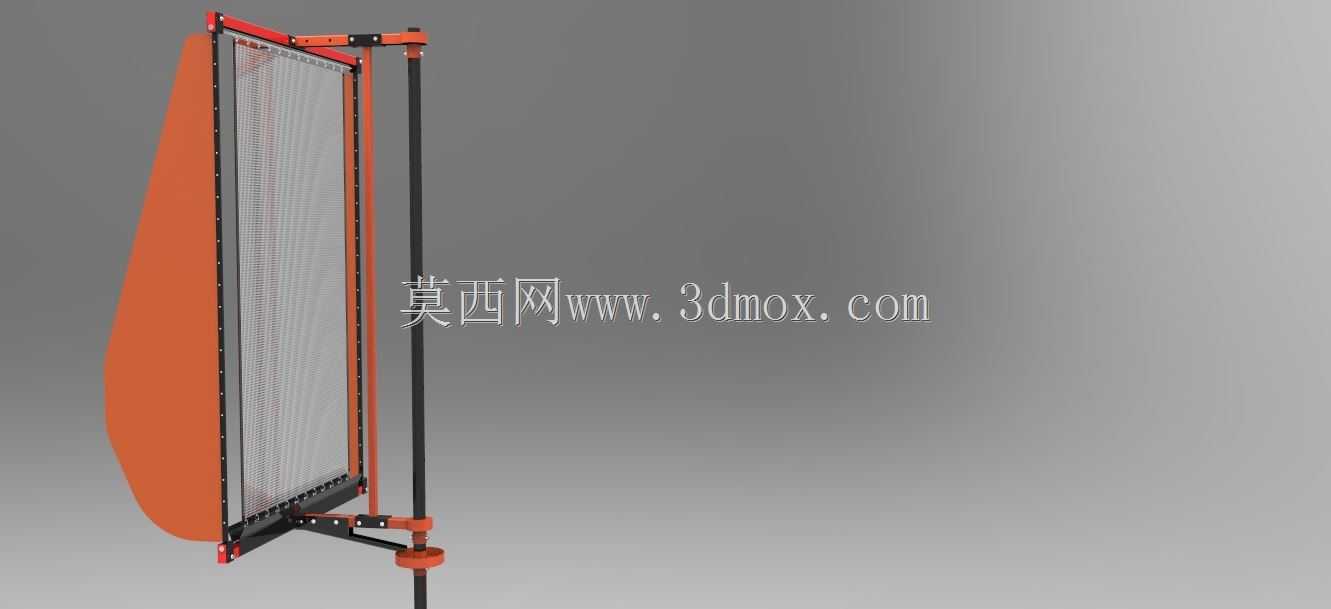

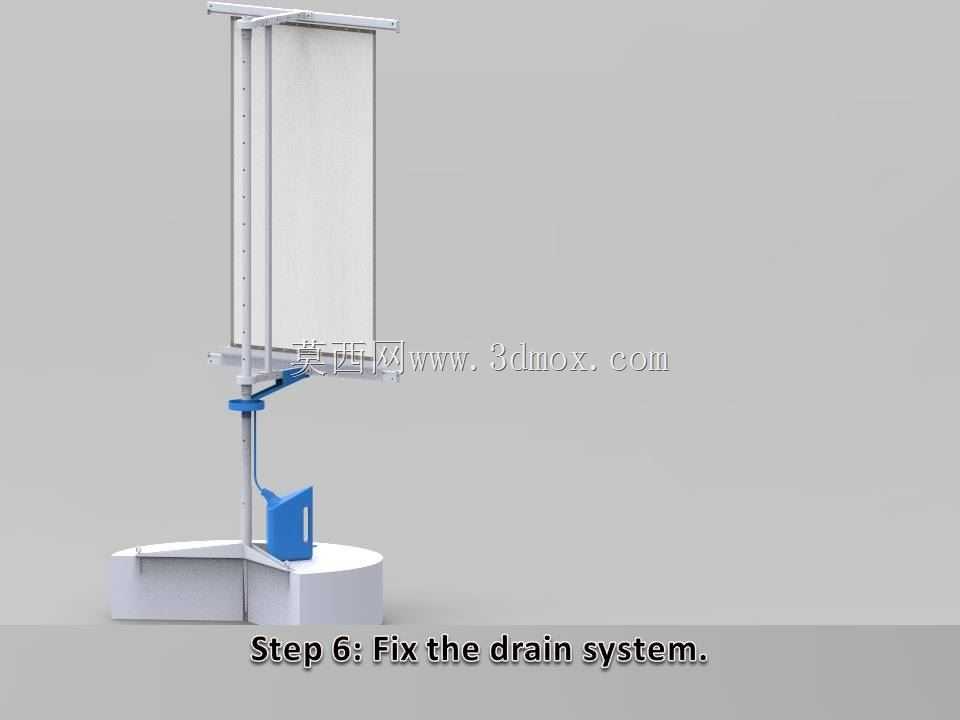

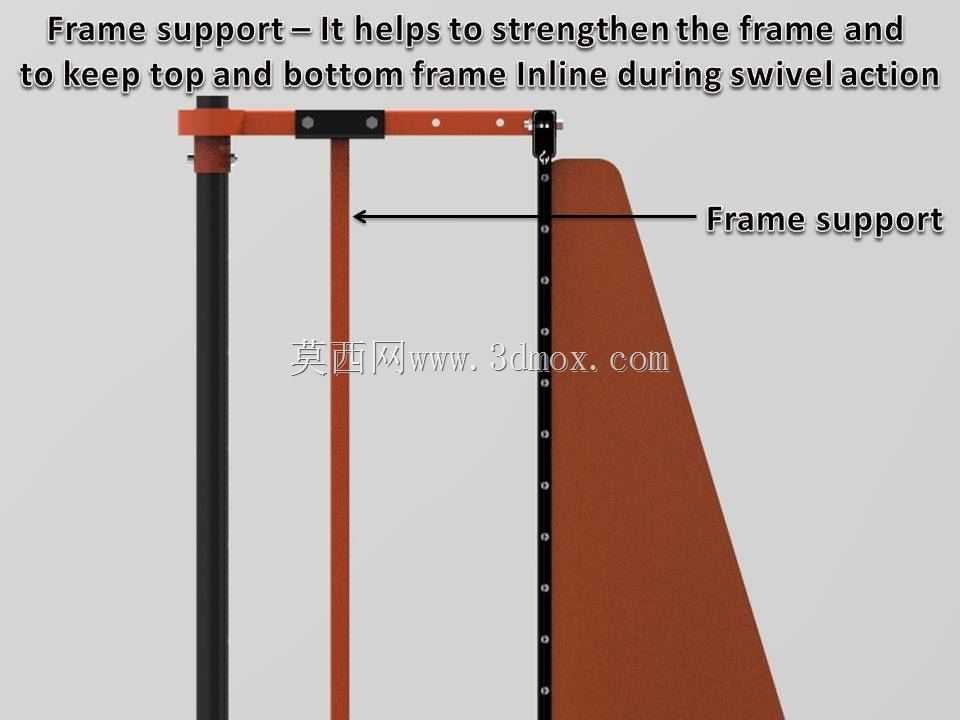

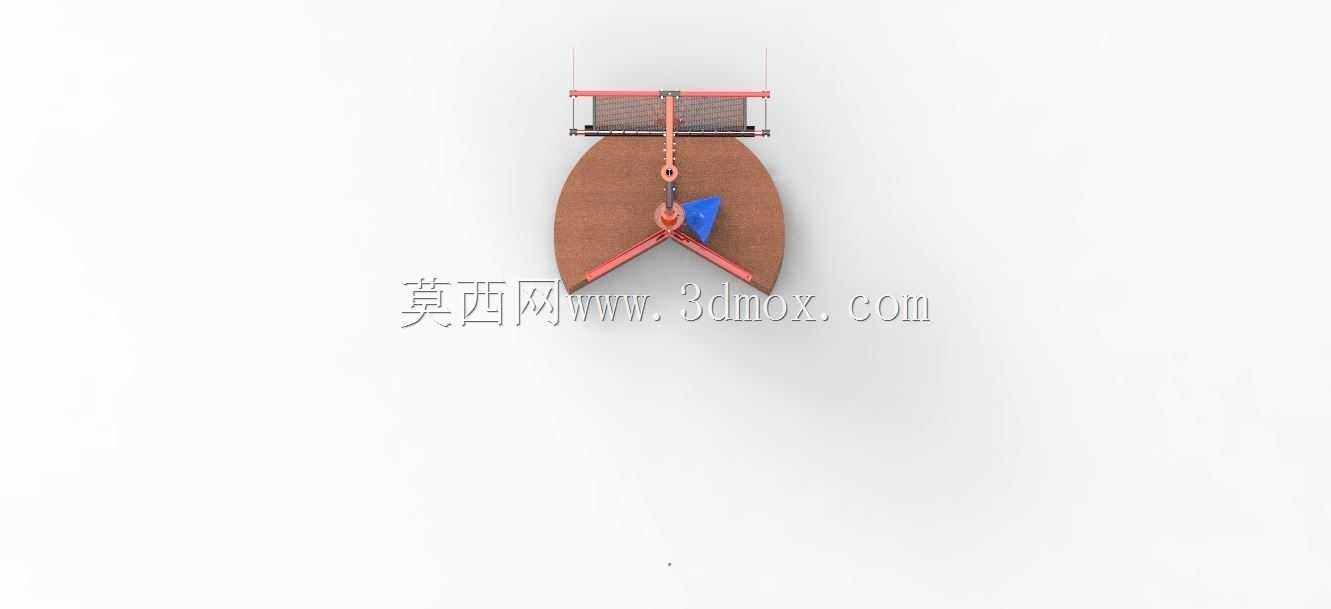

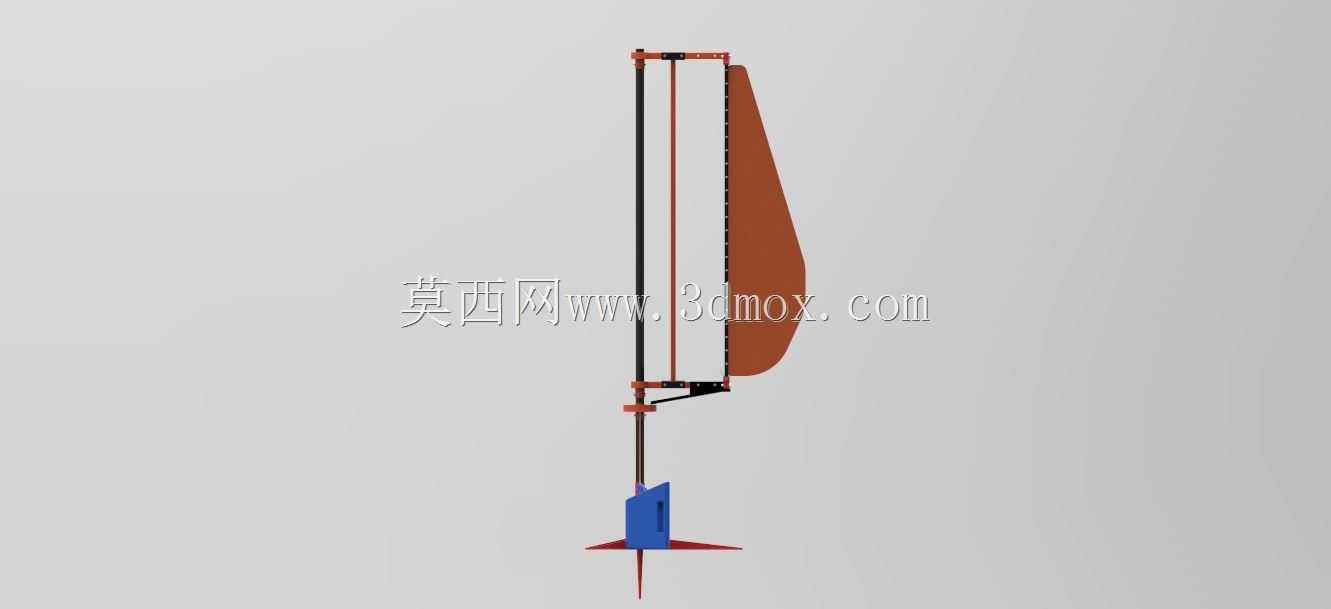

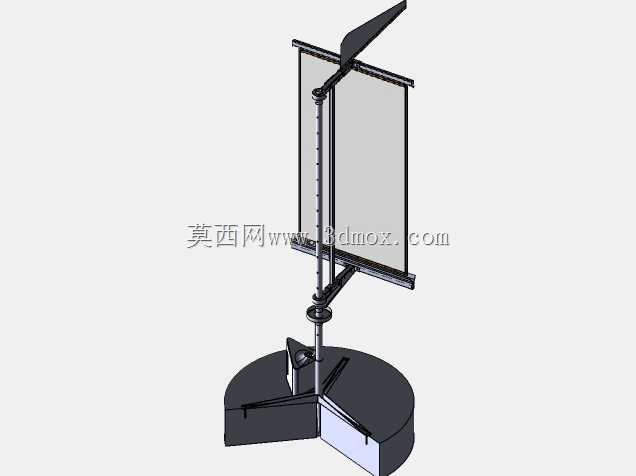

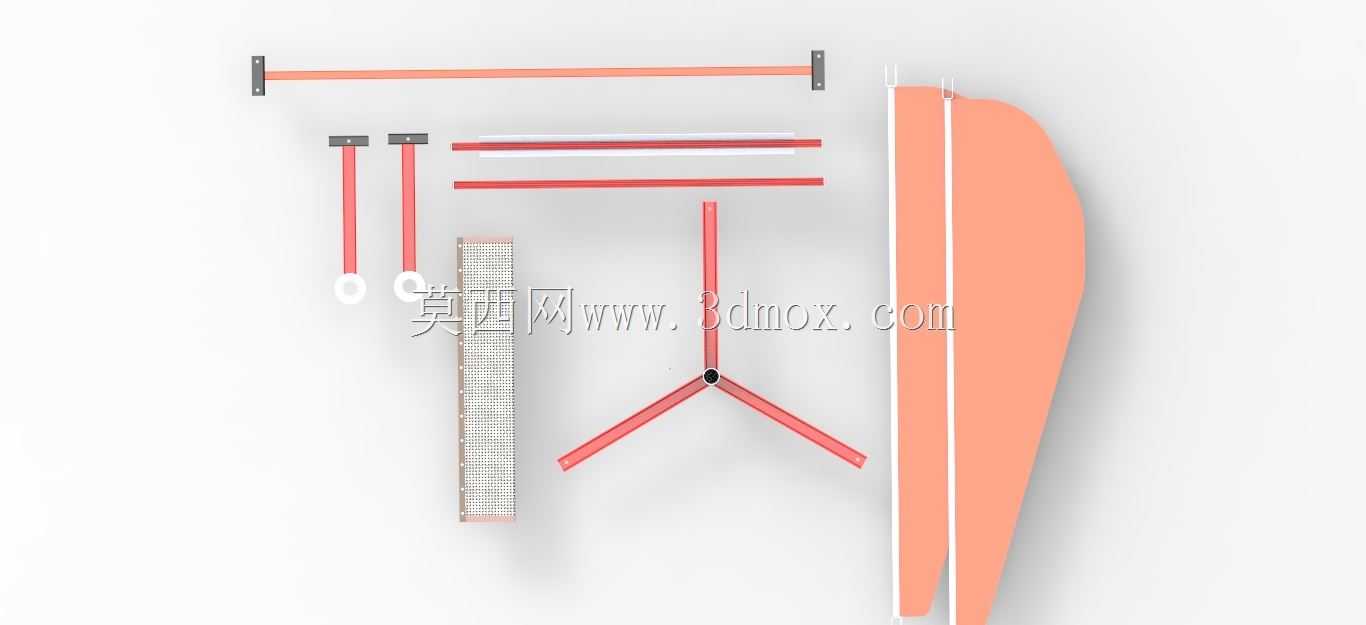

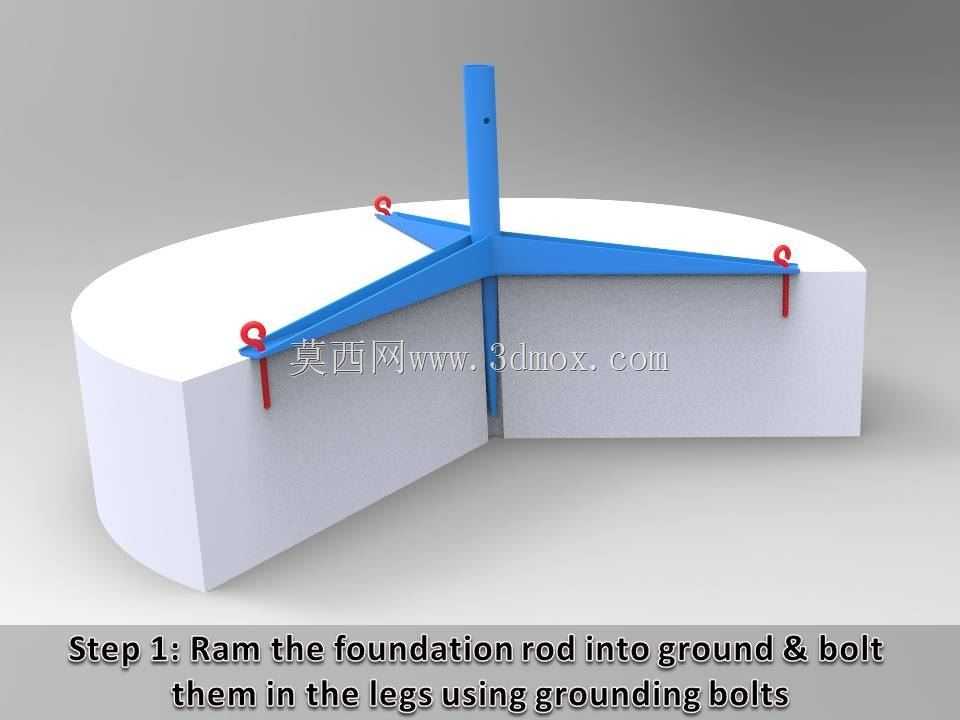

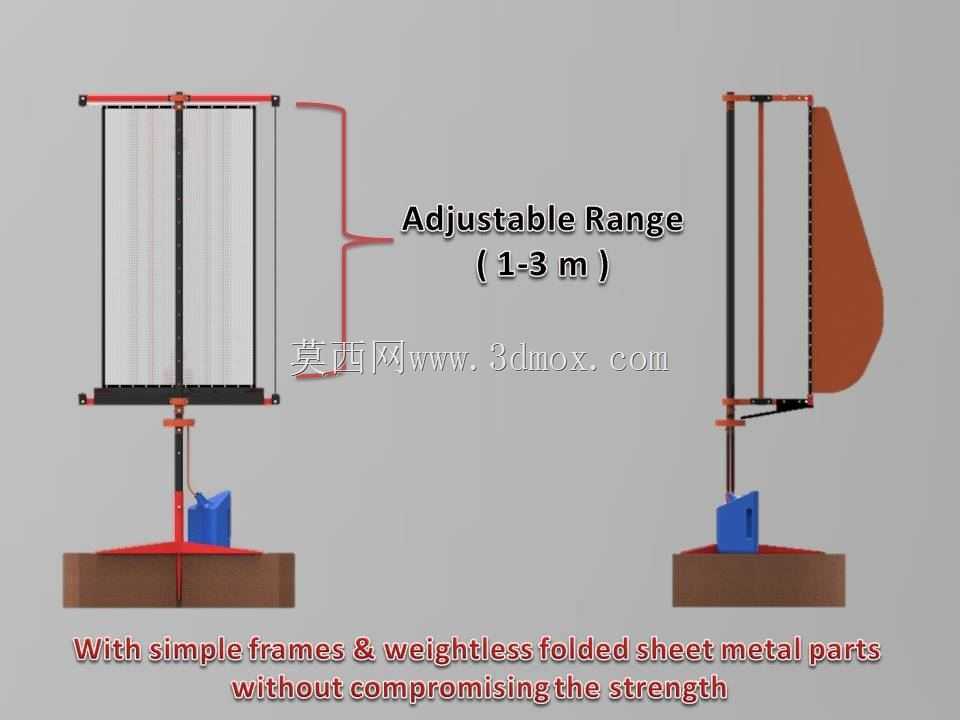

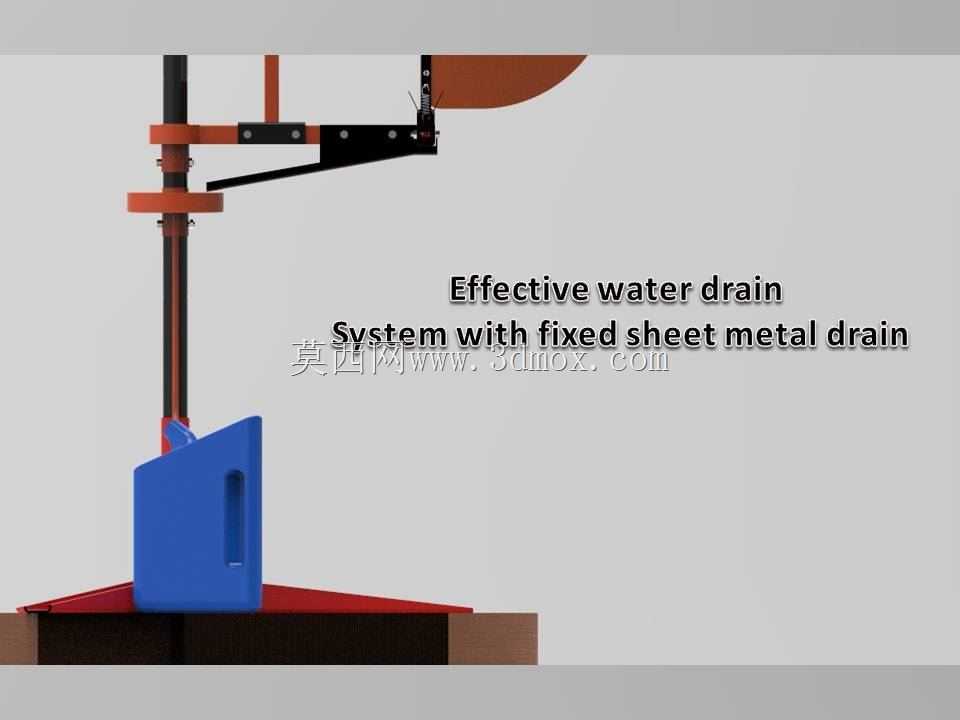

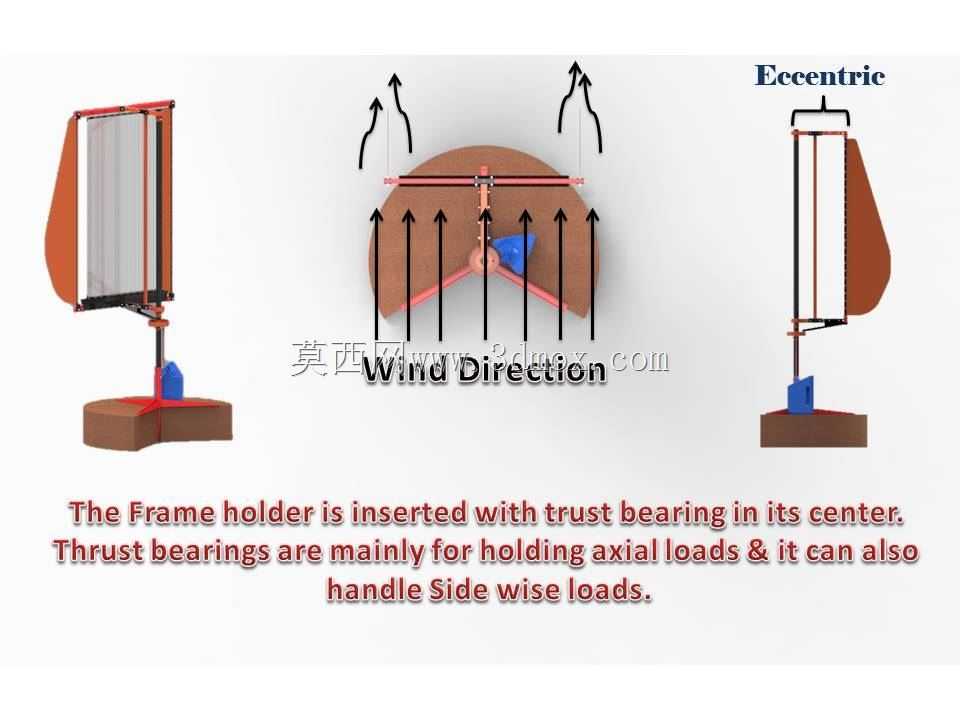

这是我设计的带有旋转框架和；可折叠网。这项挑战的主要目的是为雾网构建一个简单的结构，并具有高效的收集系统。为此，我们需要结构和网格方向的失重简单框架，以便于收集。但同时，我们也需要注意网格。我相信球形或圆柱形方向会导致安装过程中网格的误操作。然而，长框架在运输过程中也会产生不适。所以我得出了使用可折叠网的结论。我在上一次设计中也添加了这种设计。我用网眼布、皮革/布料和；弹性。顶部和顶部；网的底部边缘用折叠金属板固定，以便搬运。侧边用厚布或皮革缝合，有助于自动折叠引导，并避免折叠时出现折痕。弹性材料在4个位置拉伸和缝合，在释放过程中收缩和折叠网格。之后，我们可以将网格放在盒子或盖子中。第二次放在框架上，整个安装重量将低于45公斤。这很容易运输。超重部件为阀杆管和；基础是结构的后骨。该结构包含折叠板、2英寸管道、片式管、弹簧和两个止推轴承。使用止推轴承的主要想法是主要承受轴向载荷和风中产生的侧向载荷。我已使框架远离旋转轴，以使旋转更容易。在框架两侧添加挡板。如果我们将挡板添加到背面，在直风和轻微侧风时将不会有帮助。如果我们将单个挡板添加到顶部，将没有足够的扭矩来转动车架。如果我们将车架添加到旋转轴，将需要巨大的扭矩，我们必须将尾部放置在离车架更远的位置以产生扭矩。但是，如果我们让机身本身偏离轴线，那么由于惯性，重量会引起旋转，而双挡板会像战斗机的机尾一样，使机身始终朝向风。i、 e如果框架位于旋转轴内或之前，且挡板位于背面，框架将在风中翻滚而不平衡。如果我们将两者都偏移到轴的背面，则其作用类似于捕捉风，而不是像带挡板的降落伞一样面对风。因为框架本身带有挡板，且两者都偏移它们将始终与机翼成一条直线。通过拉伸和钩住底部的弹簧，以相同的方式安装网格。这将有助于在大风中保持网格拉紧。水收集系统将成为旋转头的一个问题。因此，我增加了一个折叠通道，收集和发送水到中央收集器在任何程度的旋转。我们可以使它关闭，如果我们觉得水溢出。对于基础是大的，但我们需要这么多的基础，因为旋转效果，使不平衡负荷。如果需要，我们还可以使用绞车通过添加简单的加法框架。顶部。注：有关轴承总成和安装，请参见三维视图中的剖面图；排水概念
