六辐条轮缘式储能飞轮结构设计

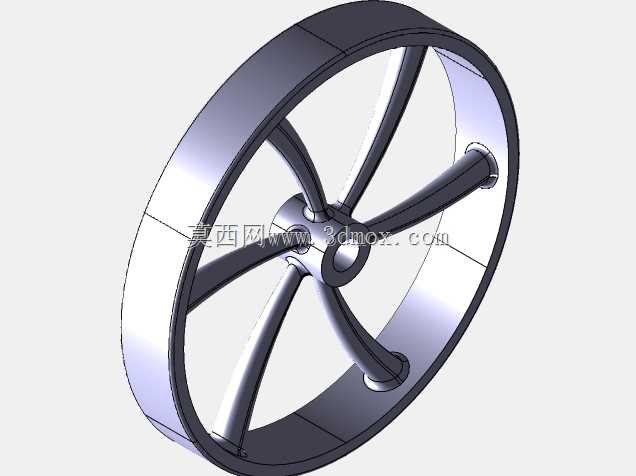

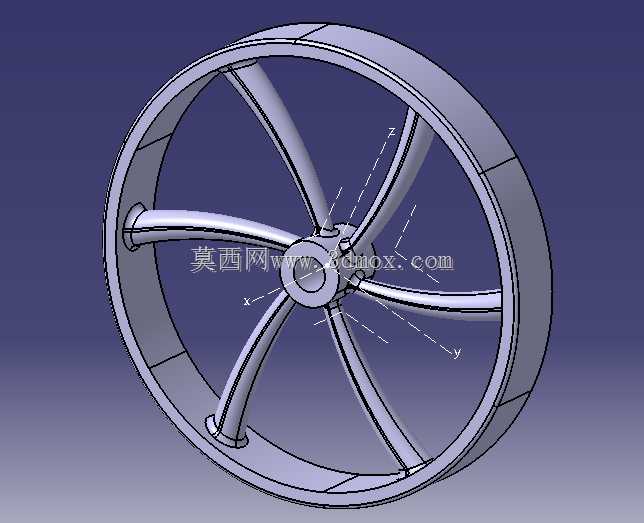

在各类需要平抑转速波动、短时输出大扭矩的旋转机械系统中，这类六辐条轮缘式飞轮是应用极为广泛的惯性储能部件，从内燃机动力输出端、冲压设备传动系统，到小型分布式储能试验台、往复式机械的转速补偿单元，都能见到这类结构的身影。不同于实心盘式飞轮，该结构采用厚壁轮缘搭配六根等距分布的弧形辐条设计，核心设计逻辑是将大部分质量集中在远离旋转中心的轮缘区域，在同等转动惯量需求下大幅降低整体自重，同时弧形辐条能更好地分散高速旋转时产生的离心拉应力，避免直辐条在轮心与轮缘连接位置出现应力集中导致的结构失效。从安装边界来看，中心轮毂位置设置有标准通孔与键槽结构，可直接与对应直径的传动轴配合，通过平键传递扭矩，轮毂端面预留有轴向定位的台阶面，能与轴肩、锁紧螺母配合完成轴向固定，无需额外设计复杂的连接工装。轮缘部分采用等截面矩形结构，外圆面预留有精加工余量，实际生产中可根据动平衡测试结果对轮缘局部进行去重调整，满足不同转速工况下的动平衡精度要求。六根辐条采用对称等夹角分布，每根辐条与轮毂、轮缘的连接位置都做了大圆弧过渡处理，避免应力突变，同时辐条自身采用变截面设计，靠近轮毂位置截面尺寸更大，向轮缘延伸过程中截面逐步收窄，匹配离心力作用下的内力分布规律，减少不必要的材料冗余。实际应用中，这类飞轮的核心作用是通过自身转动惯量存储旋转动能，当系统输入扭矩出现波动时，飞轮通过转速的小幅变化吸收或释放动能，平抑整个传动系统的转速波动，降低负载冲击对动力端的影响；在需要短时大扭矩输出的工况下，飞轮可将存储的动能快速释放，弥补动力端瞬时输出能力的不足。设计过程中需要重点校核不同转速下辐条的拉应力、轮缘的周向应力，以及轮毂与轴配合的压应力，确保在最高工作转速下所有结构的应力水平都低于材料许用值，同时要完成多阶模态分析，让飞轮的工作转速区间避开固有频率对应的临界转速，防止运行过程中出现共振问题。
