常用型钢截面特性参数化三维构件

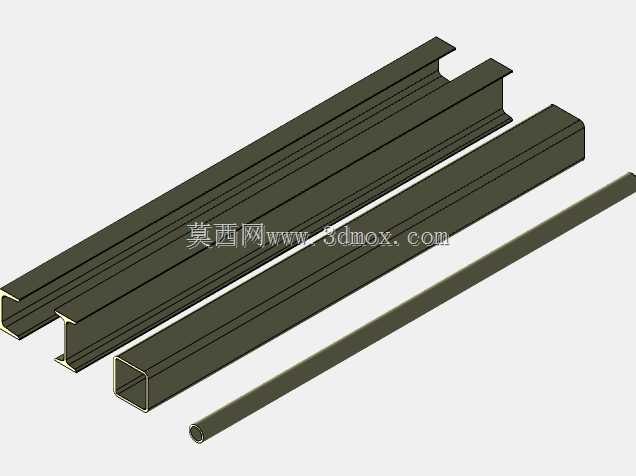

在钢结构设计、设备机架搭建、非标工装框架选型的实际工程场景中，不同截面型钢的力学参数是前期方案校核、载荷验算的核心依据，这套三维构件覆盖了槽钢、工字钢、矩形方管、圆形焊管四类工程中应用频次最高的型材品类，建模过程严格对齐热轧型钢的通用截面规范，还原了不同型材的截面轮廓特征与壁厚过渡细节，可直接用于设备框架的快速装配、钢结构方案的可视化搭建，也能作为截面特性校核的参照基准。做结构设计时经常遇到的痛点是，选型阶段需要反复核对不同规格型材的截面惯性矩、截面面积、形心位置等参数，手动计算不仅效率低，还容易因截面圆角、壁厚公差的取值偏差导致验算结果出现误差，这套构件在建模时就将截面的关键几何特征做了精准还原，包括槽钢的卷边过渡、工字钢的翼缘斜度、方管的圆角过渡、圆管的壁厚均匀性，都按照常规工程应用的通用尺寸做了参数化处理，设计人员调用时可以直接通过截面测量工具提取所需的几何参数，省去手动绘制截面、定义属性的重复工作。从安装边界来看，这类型钢构件的拼接节点通常采用焊接、螺栓连接两种形式，建模时预留了常规节点的装配基准面，比如槽钢的翼缘平面、工字钢的腹板平面、方管的四个安装面、圆管的同轴基准轴，装配时可以直接匹配相邻构件的连接面，不需要额外做基准对齐。在设备机架设计场景中，不同截面的型材承担的载荷特性有明显区别：工字钢通常用于承受纵向弯曲载荷的主梁位置，槽钢多用于侧部支撑、导轨安装基座，方管因为截面封闭抗扭性能好，常作为框架的立柱与横向支撑，圆管则多用于流体输送管路、轻量化拉杆结构，这套构件将四类型材整合在同一建模环境下，设计人员做方案对比时可以快速替换不同截面的构件，直观对比不同选型下的框架布局合理性，同时能直接在装配环境下校验构件之间的安装间隙，避免后期加工时出现构件干涉的问题。很多刚接触结构设计的工程师容易忽略截面特性对整体刚度的影响，比如同样截面积的构件，截面形状不同，惯性矩、抗弯截面系数的差异能达到数倍，这套三维构件可以帮助设计人员直观理解不同截面的力学特性差异，在选型阶段就能根据载荷方向、支撑跨度选择最经济的型材规格，避免材料浪费或者刚度不足的问题。建模过程中没有对型材的外形做简化处理，所有截面的过渡圆角、壁厚偏差都按照工程实际的通用公差做了还原，导出工程图时可以直接生成截面标注，不需要二次修正轮廓，能大幅缩短从方案选型到出图的流程周期。
