金属锻造作业用铁砧结构三维数模

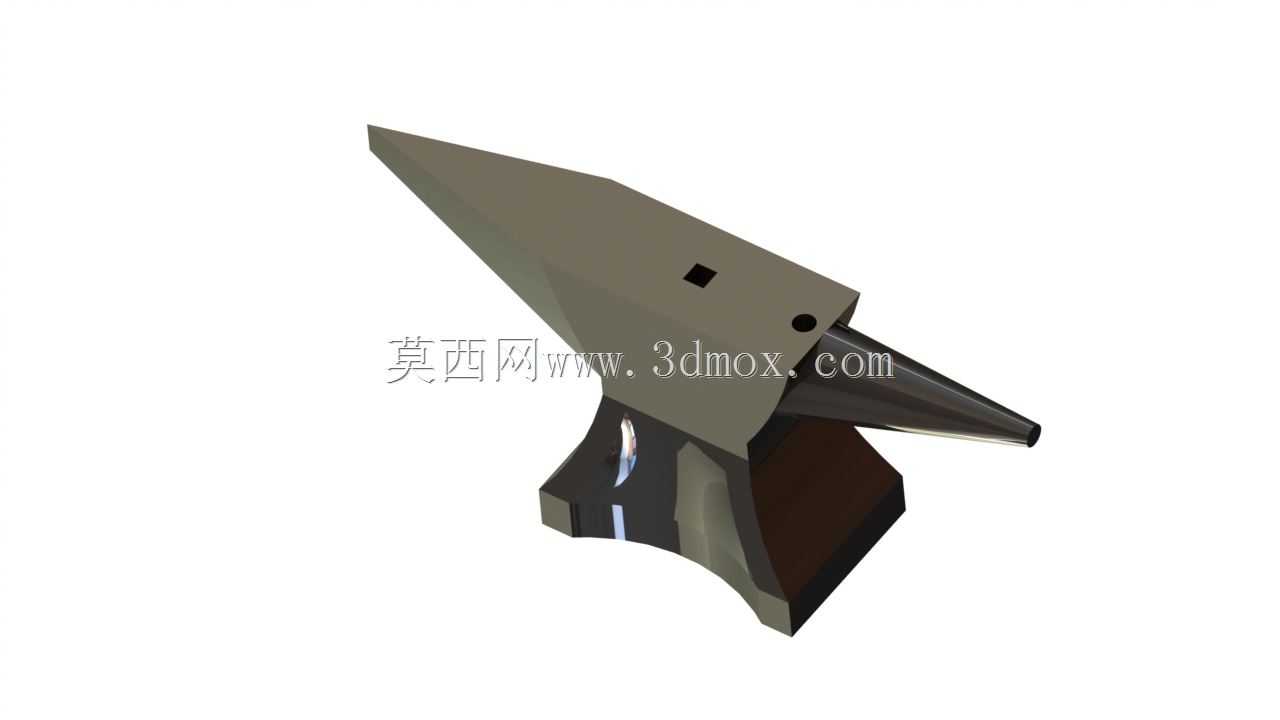

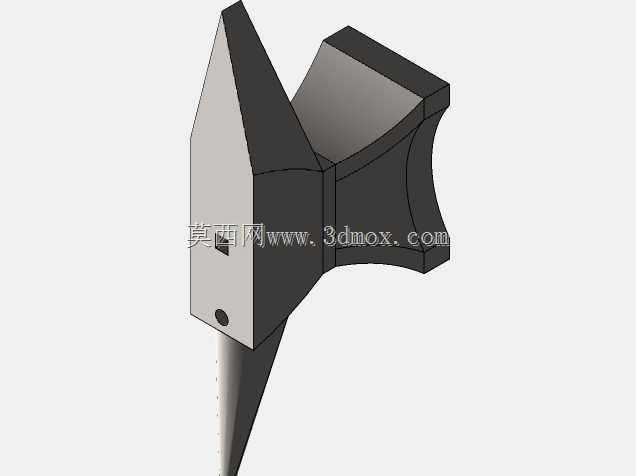

在传统金属热锻、小型工件手工修形、金银首饰冷锻打、五金零件校正等作业场景中，铁砧是不可或缺的基础承载工装，其结构设计直接决定锻打作业的能量传递效率与操作便利性。这款铁砧的整体结构采用经典的分体式设计思路，上部工作主体为高硬度合金铸钢构型，下部配套厚重的铸铁基座，整体重心偏低，安装后可有效抵消锻打时产生的反向冲击力，避免作业过程中出现本体位移、弹跳的问题。从功能分区来看，铁砧顶部设置大面积平整锻打平面，平面边缘做小半径圆角过渡，可避免锻打过程中工件被棱边硌出意外压痕，平面上预留的方形通孔为冲形、冲孔作业提供漏料空间，无需额外垫高架设作业工位；一端延伸出的锥形尖角结构，可用于弯卷环形工件、修整圆弧类锻件轮廓，另一端的扁平直角端头可用于直角弯折、小件校直作业，覆盖绝大多数手工锻打工序的操作需求。设计过程中重点考量了安装边界与作业适配性，整体基座的底面为全平面结构，可直接通过地脚螺栓固定在水泥工作台或者硬质木墩上，安装时无需额外加工适配基座，整体高度适配成年操作者站立作业的手肘高度，长时间锻打操作不易产生肢体疲劳。工作主体的锥角角度经过反复校核，既保证尖角部分有足够的结构强度，不会在反复锤击下出现崩裂、变形，又能满足小直径环形件的弯卷作业需求，顶部平面的平面度控制在较高精度范围内，锻打薄型工件时不会因平面凹凸造成工件表面平整度缺陷。不同于轻型简易铁砧，这款结构的整体质量配比经过优化，基座重量占整体重量的六成以上，可有效吸收锤击产生的振动，减少振动向安装台面的传递，作业时的噪音水平也能得到一定控制，适合小型维修车间、手工工坊、教学实训场景的长期使用，结构上没有多余的装饰性构型，所有外形特征均服务于实际锻打作业的功能需求，棱角处均做了安全倒角处理，避免搬运、安装过程中出现磕碰划伤的风险。
