泵用惯性基座魏科弹簧隔振结构

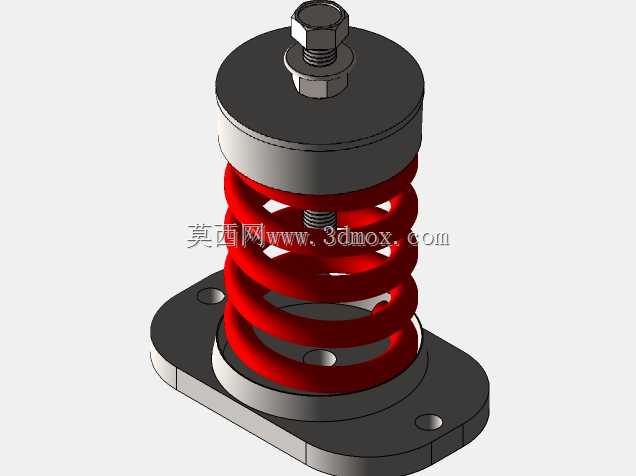

在工业流体输送场景中，水泵、污水泵等旋转类设备运行时产生的惯性振动若直接传递至建筑基础或安装平台，不仅会引发结构共振噪音，长期运行还会导致管路焊缝开裂、紧固件松脱等故障，这类安装在泵组惯性基座上的隔振弹簧，就是为阻断振动传递路径设计的核心隔振元件。该隔振组件采用上下金属承载板配合螺旋压缩弹簧的结构形式，底部为带两个安装通孔的方形法兰底座，可直接通过膨胀螺栓或连接螺栓固定在混凝土基础或设备安装台面上，顶部设置带锁紧螺母的调节螺栓，用于对接泵组的惯性基座安装位，安装时可通过顶部螺母调整弹簧预压缩量，匹配不同重量泵组的静态承载需求，保证隔振器在额定载荷下处于最优压缩行程区间。设计过程中弹簧参数匹配weicco标准要求，弹簧丝径、有效圈数经过刚度校核，既能承载泵组及惯性基座的静态重量，又能在设备运行产生动态激振力时提供足够的形变空间，将振动能量通过弹簧形变耗散，避免刚性传递。上下承载板与弹簧接触位置设置了定位凸台，防止弹簧在受载过程中出现径向偏移，避免隔振性能失效；顶部螺栓与上承载板之间采用活动配合结构，允许安装过程中存在小范围的角度偏差，降低现场安装的对位精度要求。从安装边界来看，底部方形底座的安装孔间距适配常规泵组隔振基座的通用安装尺寸，无需额外加工过渡连接板即可直接替换同类型老旧隔振元件；整体结构外露无封闭外壳，日常巡检时可直接观察弹簧的形变状态、表面是否存在锈蚀或裂纹，便于运维人员快速判断隔振器的工作状态。这类隔振弹簧除了应用在水泵类设备上，也可适配风机、小型压缩机等存在旋转振动的通用机械设备，选型时只需核对额定承载载荷、安装孔位尺寸与设备匹配即可，安装时需保证同一台设备下的多个隔振器压缩量一致，避免设备出现倾斜导致受力不均，影响隔振效果与设备运行稳定性。
