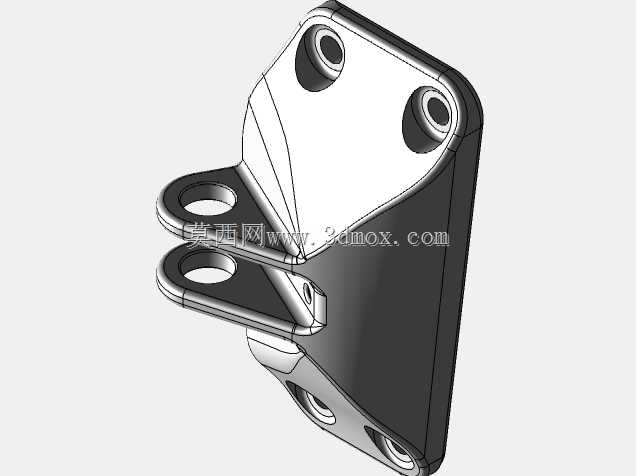

通用电气高惯性矩减重型支架结构

这类支架主要应用在通用电气相关工业设备的内部支撑场景中，承担着固定核心功能模块、抵消设备运行过程中产生的振动载荷、维持部件相对位置精度的作用，在动力传输单元、电控模块安装位、管线排布固定位等场景都能见到同类型结构的应用。和传统实心铣削加工的支架不同，这款结构在设计阶段就瞄准了增材制造的工艺特性，通过拓扑优化算法对非受力区域的材料进行了剔除，最终实现了三成以上的体积缩减，同时通过截面结构的优化保留了甚至高于原实心结构的高惯性矩特性，避免了减重后容易出现的刚性不足、受载形变超差的问题。从安装边界来看，这款支架的安装孔位完全匹配通用电气对应系列设备的原有安装点位，不需要对设备基体进行二次加工就能直接替换原有实心支架，安装面的平面度公差控制在行业常规安装要求范围内，贴合面不会出现间隙过大导致的应力集中问题。外形轮廓上，结构做了大量的圆弧过渡处理，没有尖锐的应力集中棱角，既能够避免增材制造过程中出现的支撑残留、应力变形问题，也能在设备运行过程中减少应力集中导致的结构疲劳失效风险。设计过程中，工程师首先梳理了支架实际承载的各个方向载荷数据，包括设备启停时的冲击载荷、长期运行的振动载荷、温度变化带来的热应力载荷，将这些载荷参数导入拓扑优化软件中，划定必须保留的安装面、受力传导路径区域，对非关键区域的材料进行迭代删减，最终得到的空心结构并非简单的掏空处理，而是沿着应力传导路径布置了连续的加强筋结构，筋条的走向完全匹配主应力的传递方向，在减少材料用量的同时，让每一处留存的材料都能发挥承载作用。实际使用中，这类减重支架能够有效降低设备整体自重，对于航空配套、移动工业设备这类对自重敏感的场景，自重降低能够直接减少动力损耗、提升载荷效率，同时高惯性矩的特性能够更好地吸收设备运行产生的微幅振动，提升被支撑部件的运行稳定性，延长核心模块的使用寿命。空心结构的内部还预留了管线穿过的空间，能够让设备内部的线缆、细小油路从支架内部穿过，优化设备内部的管线排布，减少外部管线固定所需的额外卡扣、扎带零件，让设备内部布局更加整洁，也能避免管线外露被其他运动部件剐蹭破损的风险。
