辐条式储能飞轮机械结构设计

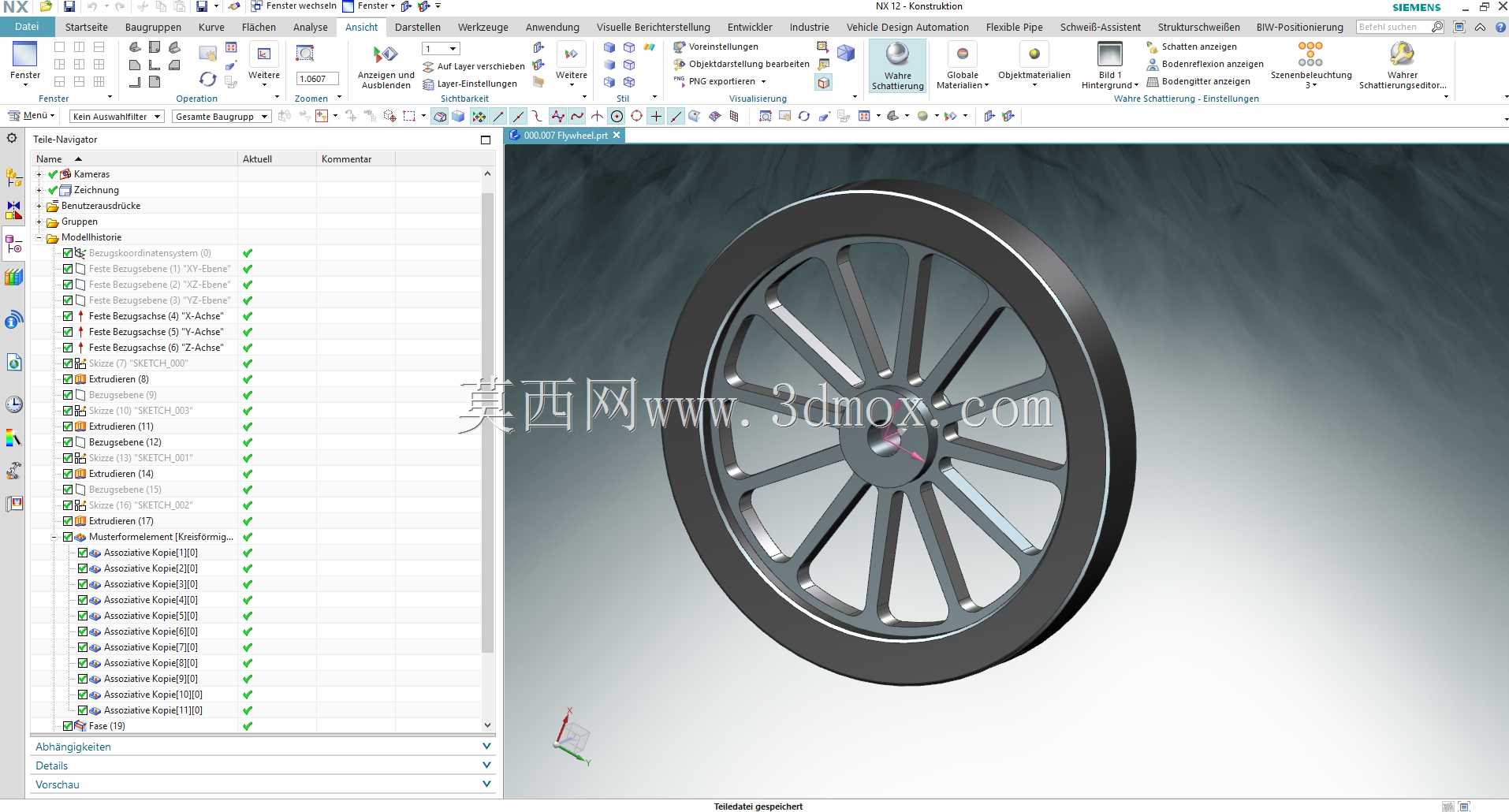

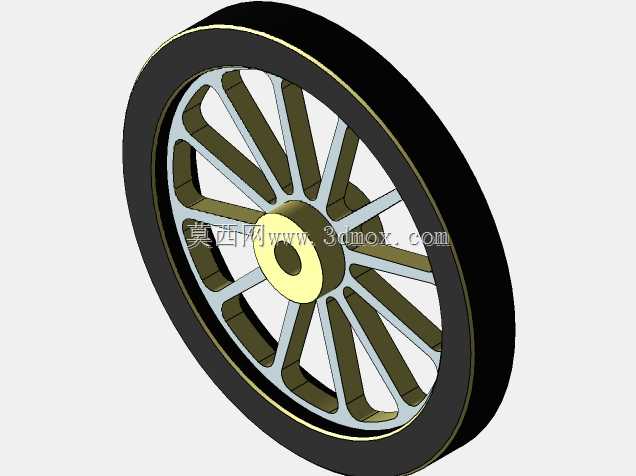

在各类需要稳定转速、平抑动力输出波动的机械系统中，飞轮是不可或缺的核心惯量元件，从内燃机组的动力输出端、大型冲压设备的传动系统，到小型往复式机械的曲轴端，都能看到这类储能结构的应用。这款辐条式飞轮在设计阶段优先考量了惯量分布与自重的平衡，没有采用厚重的实心轮盘结构，而是通过均匀排布的径向辐条连接中心轮毂与外缘轮缘，将大部分质量集中在轮缘位置，在同等转动惯量要求下大幅降低了整体自重，也减少了转动过程中对支撑轴承的径向载荷，适配多数常规中低速传动系统的安装负载要求。

从安装边界来看，中心轮毂的内孔尺寸按照通用传动轴的配合公差设计，可直接与对应直径的主轴通过键连接实现周向固定，轮毂端面预留有轴向锁紧的螺纹孔位，安装时可通过压盖配合锁紧螺母实现轴向定位，避免高速旋转过程中出现轴向窜动。轮缘部分做了等厚度的圆弧过渡处理，既规避了应力集中导致的结构开裂风险，也减少了旋转过程中的空气阻力损耗，辐条与轮毂、轮缘的连接位置均设置了圆角过渡，在长期承受交变扭矩载荷的工况下，能有效分散应力集中点，延长部件的疲劳使用寿命。

实际应用中，这类飞轮的核心作用是通过自身的转动惯量存储旋转动能，当动力端输出扭矩出现周期性波动时，飞轮可以在动力输出过剩阶段存储多余动能，在动力输出不足阶段释放存储的能量，从而平抑整个传动系统的转速波动，让后端的工作部件获得更平稳的动力输入。比如在小型单缸内燃机中，飞轮可以抵消活塞往复运动带来的转速脉动；在冲压、锻压这类瞬间大负载的设备上，飞轮可以提前存储电机持续输入的能量，在冲压瞬间释放大扭矩，避免电机因瞬间过载出现堵转问题。

设计过程中还充分考虑了动平衡的实现需求，每根辐条的截面尺寸、排布角度都做了等参数设计，轮缘的周向质量分布均匀，后期做动平衡校正时，仅需要在轮缘预设的减重孔位置微调配重，就能达到较高的动平衡精度，适配最高每分钟数千转的工作转速要求，不会因偏心量过大引发支撑轴承的异常磨损或整机振动问题。整体结构没有多余的复杂异形特征，不管是采用铸造成型后机加工的工艺，还是直接采用型材焊接后精加工的工艺，都能较低成本实现批量生产，适配不同成本预算的设备配套需求。
