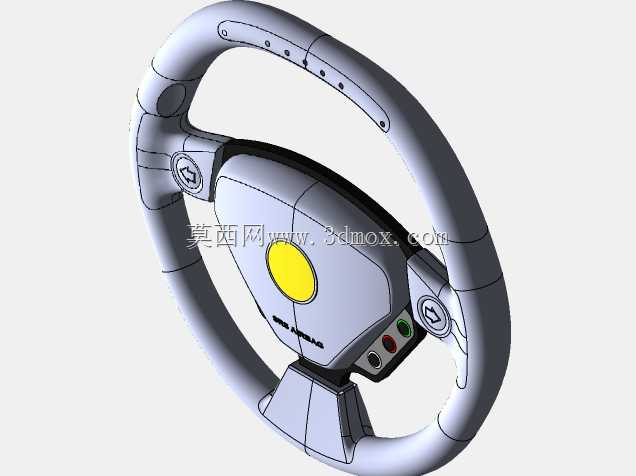

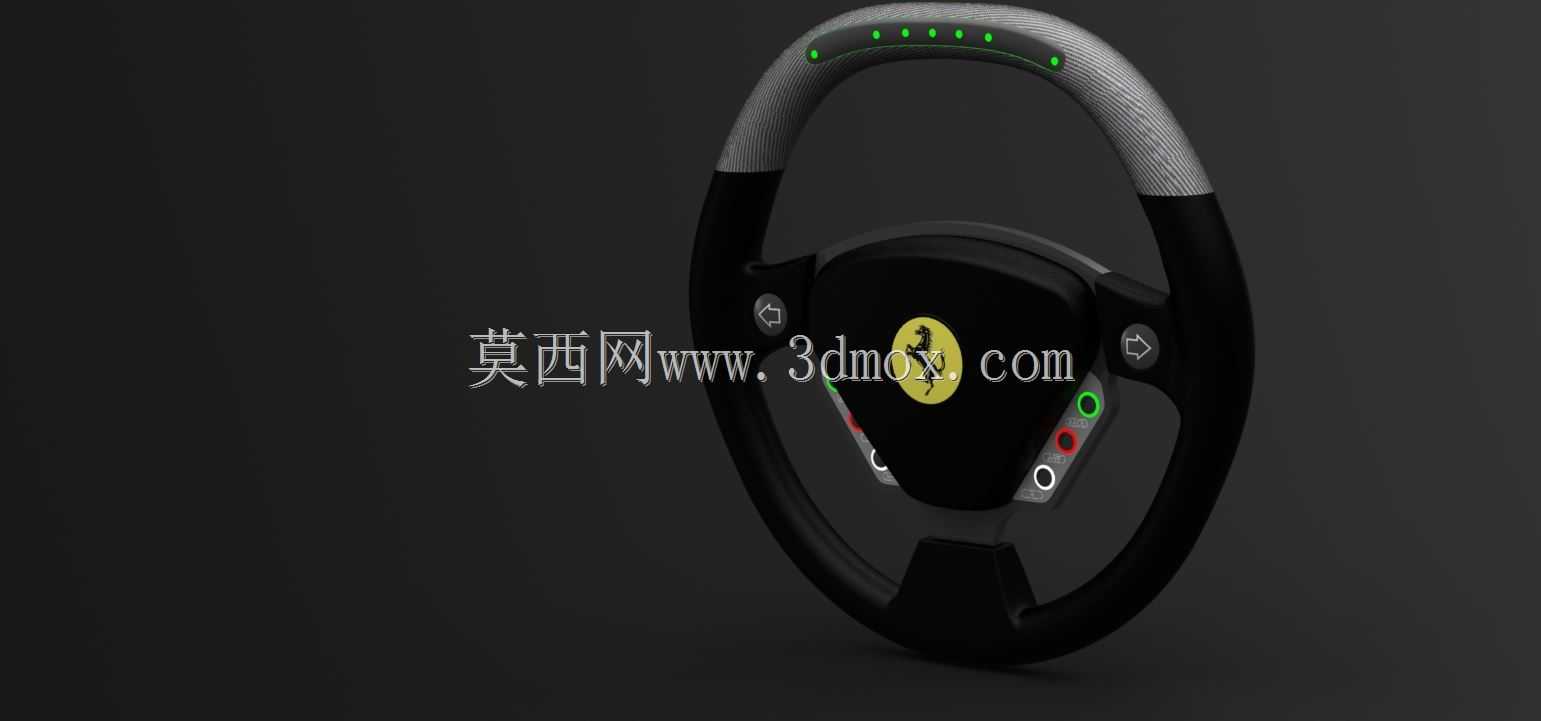

法拉利恩佐跑车方向盘操控部件结构设计

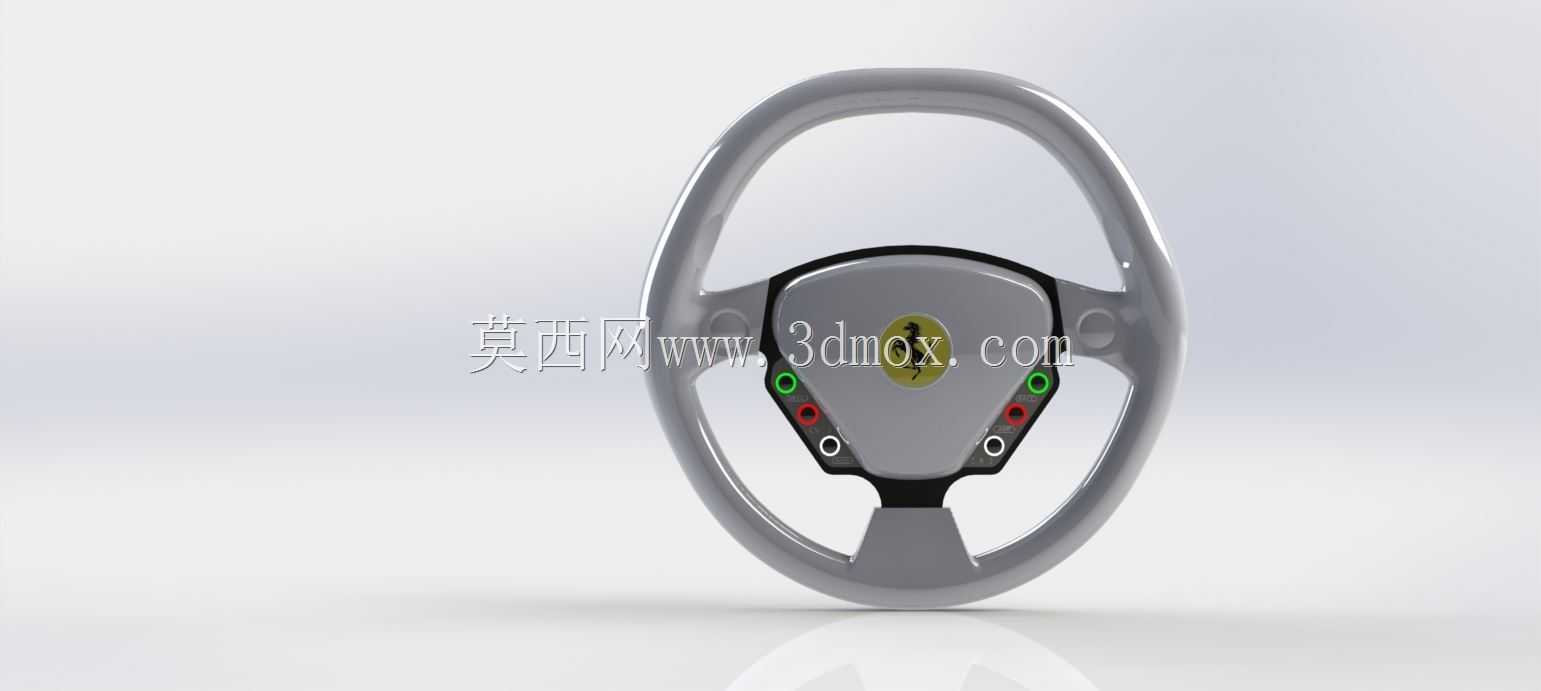

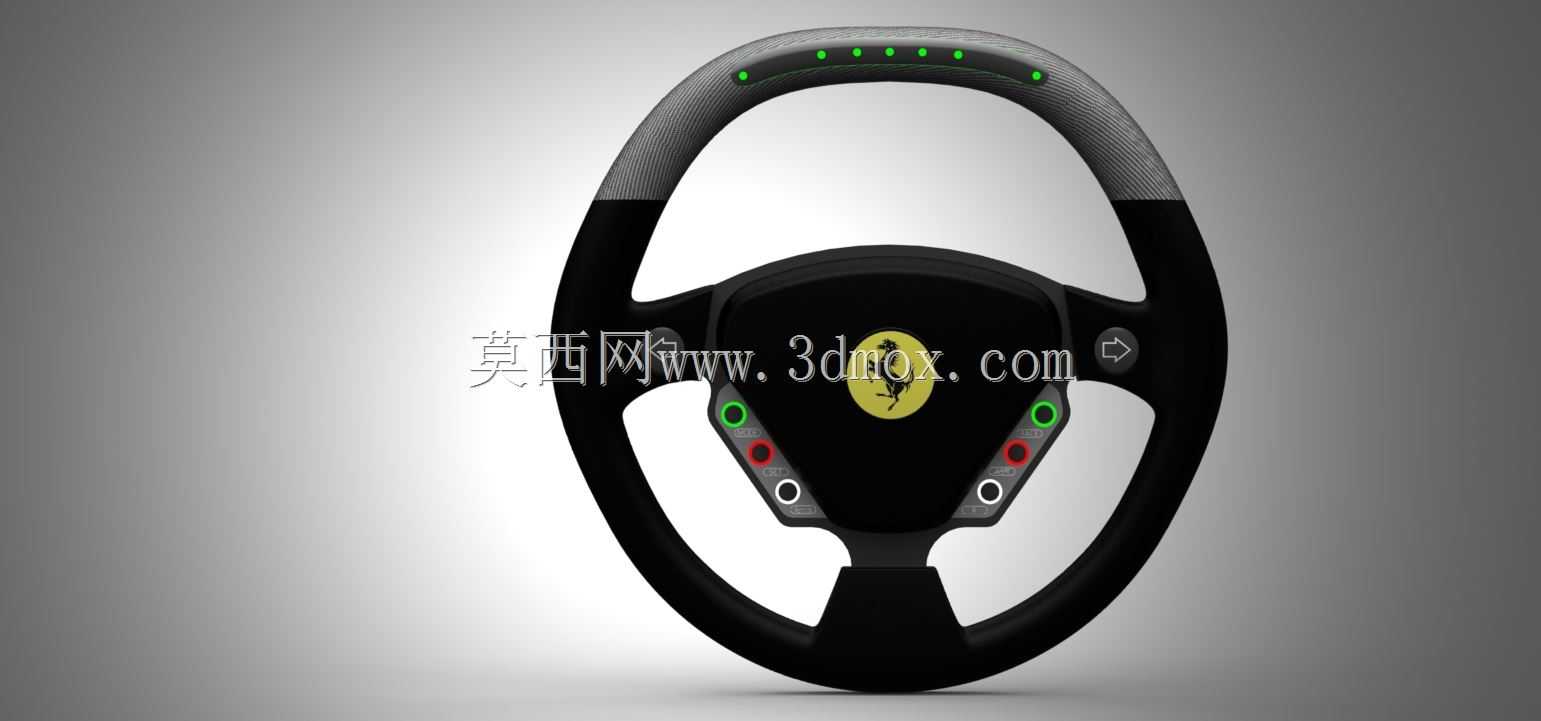

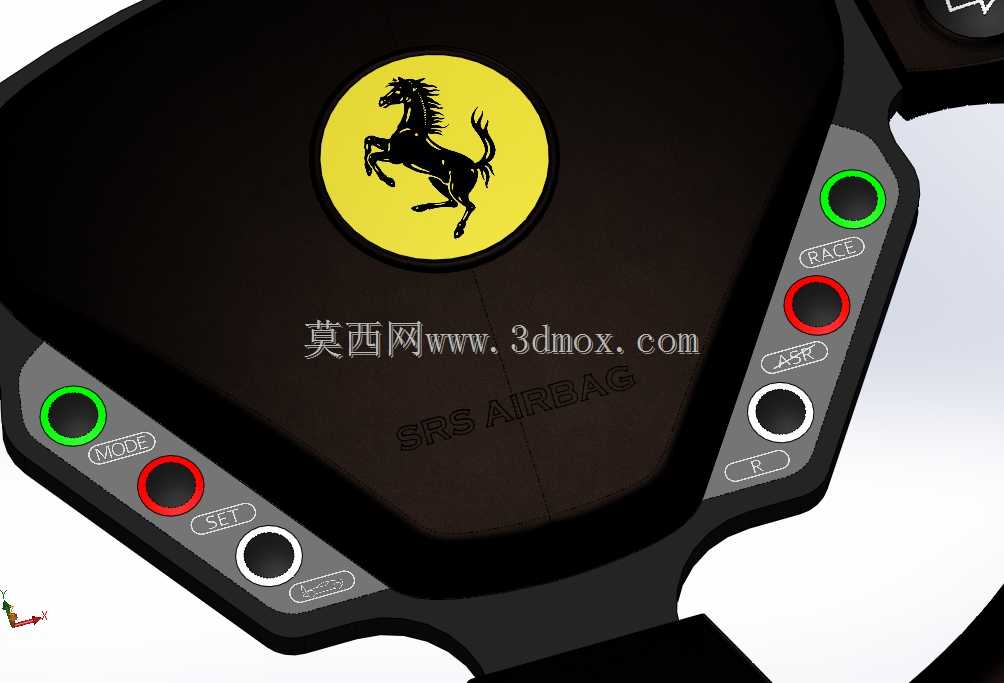

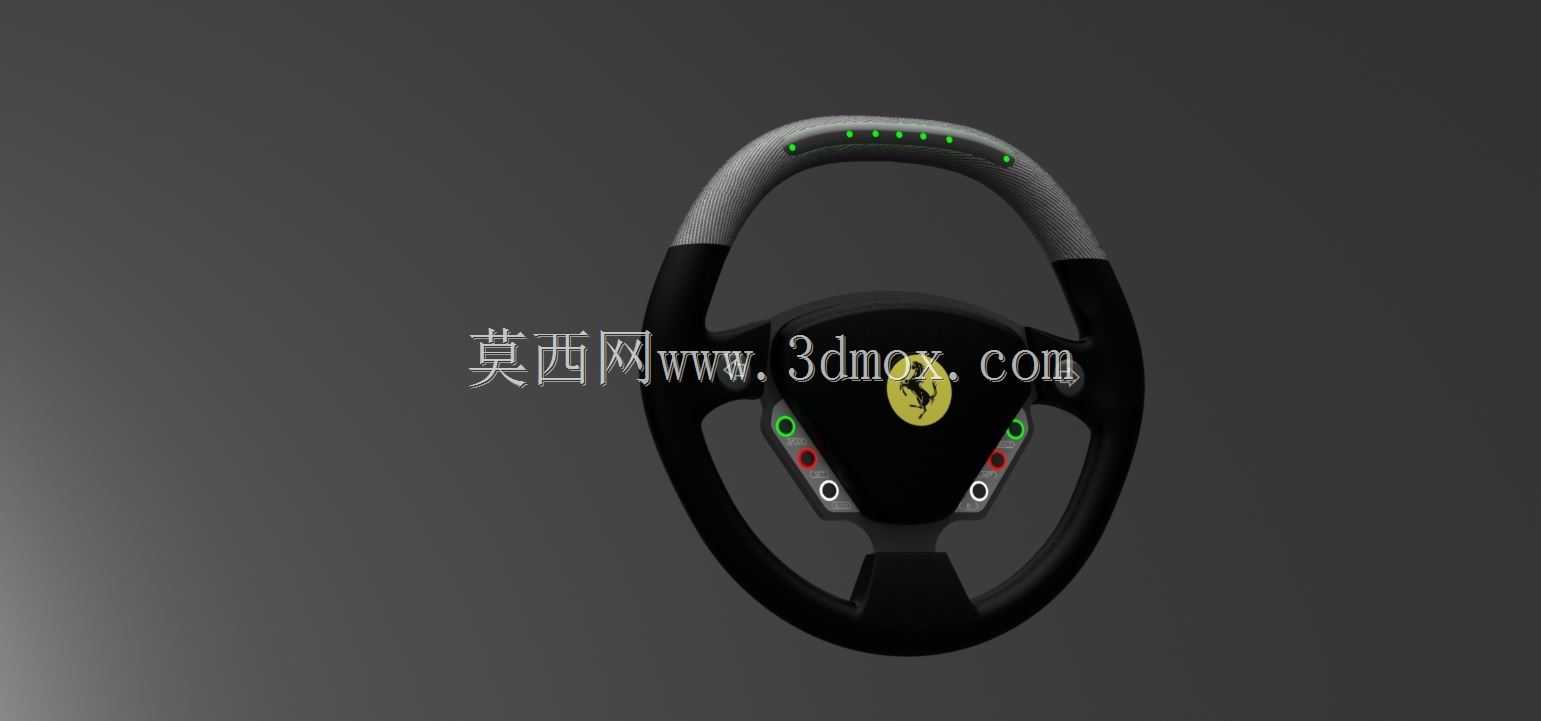

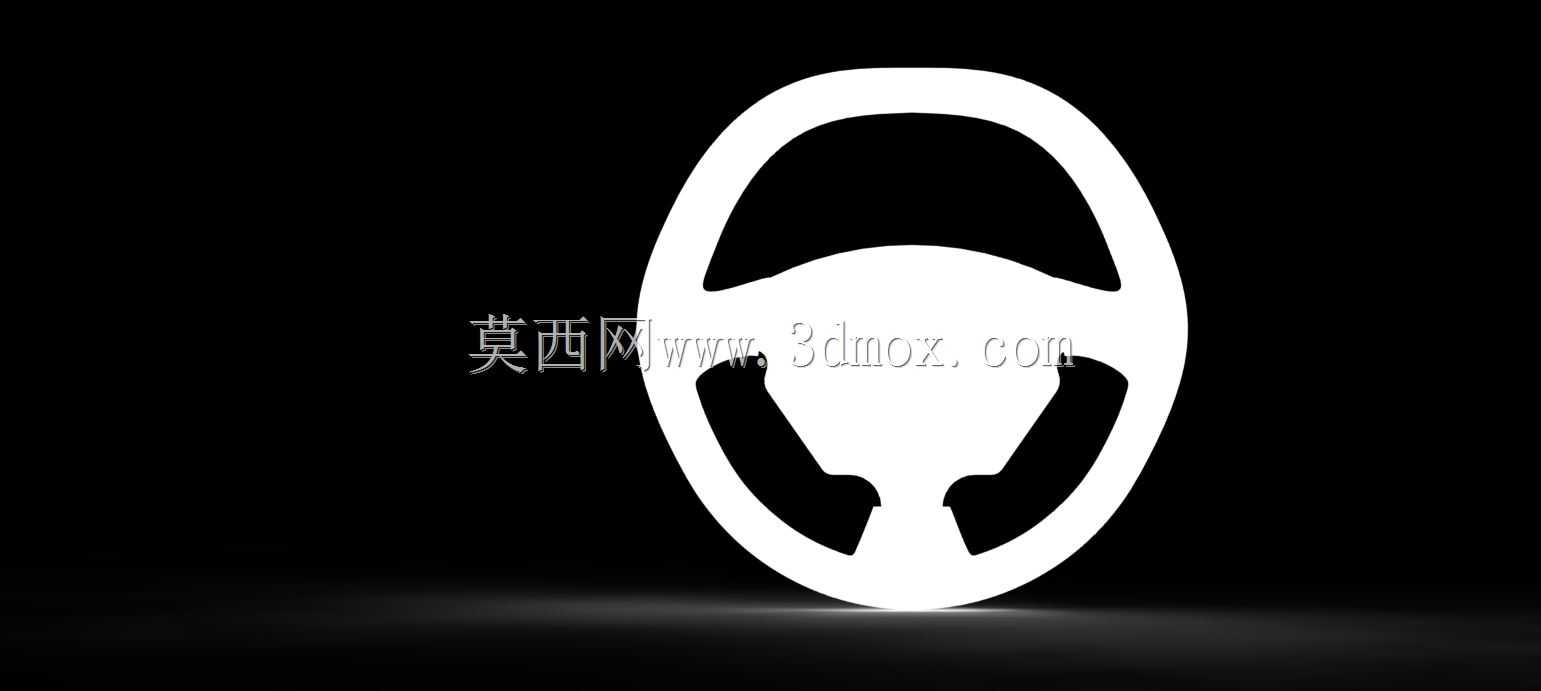

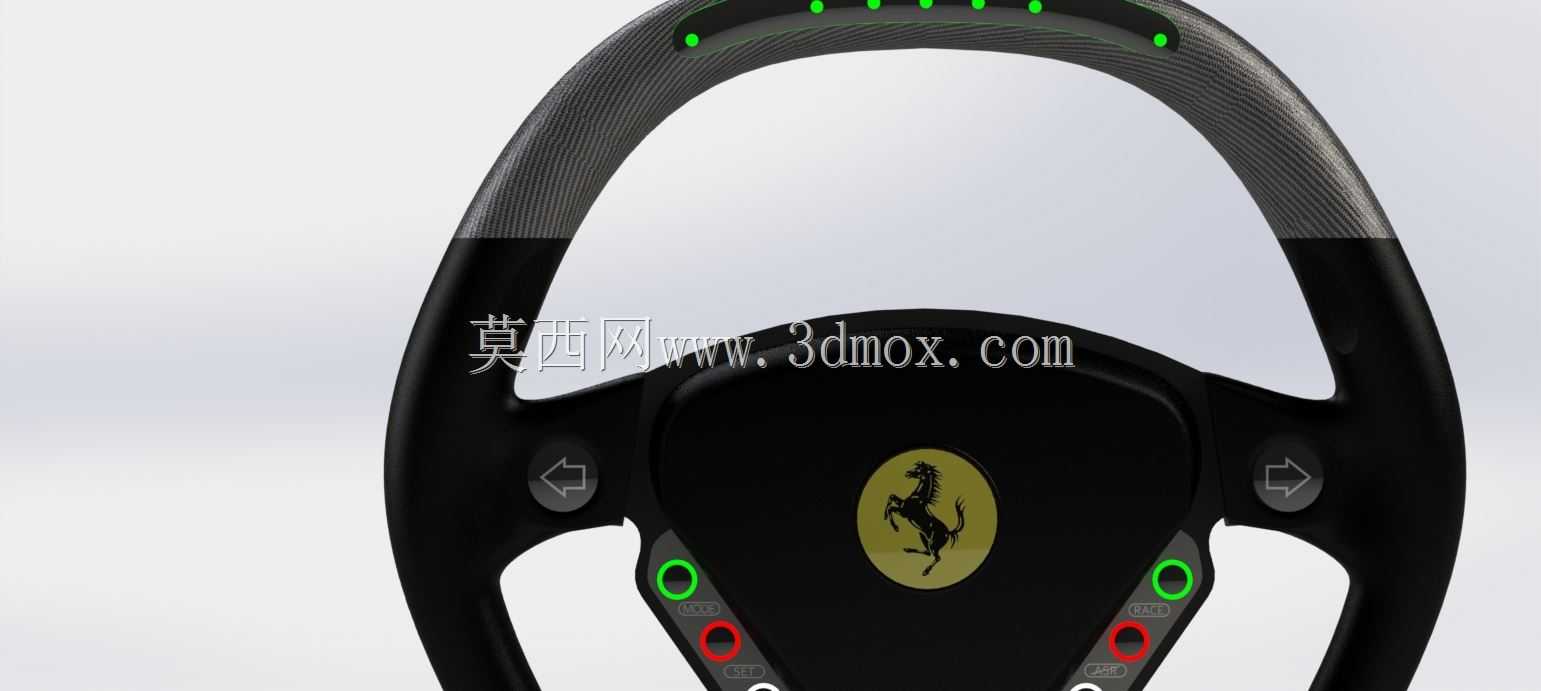

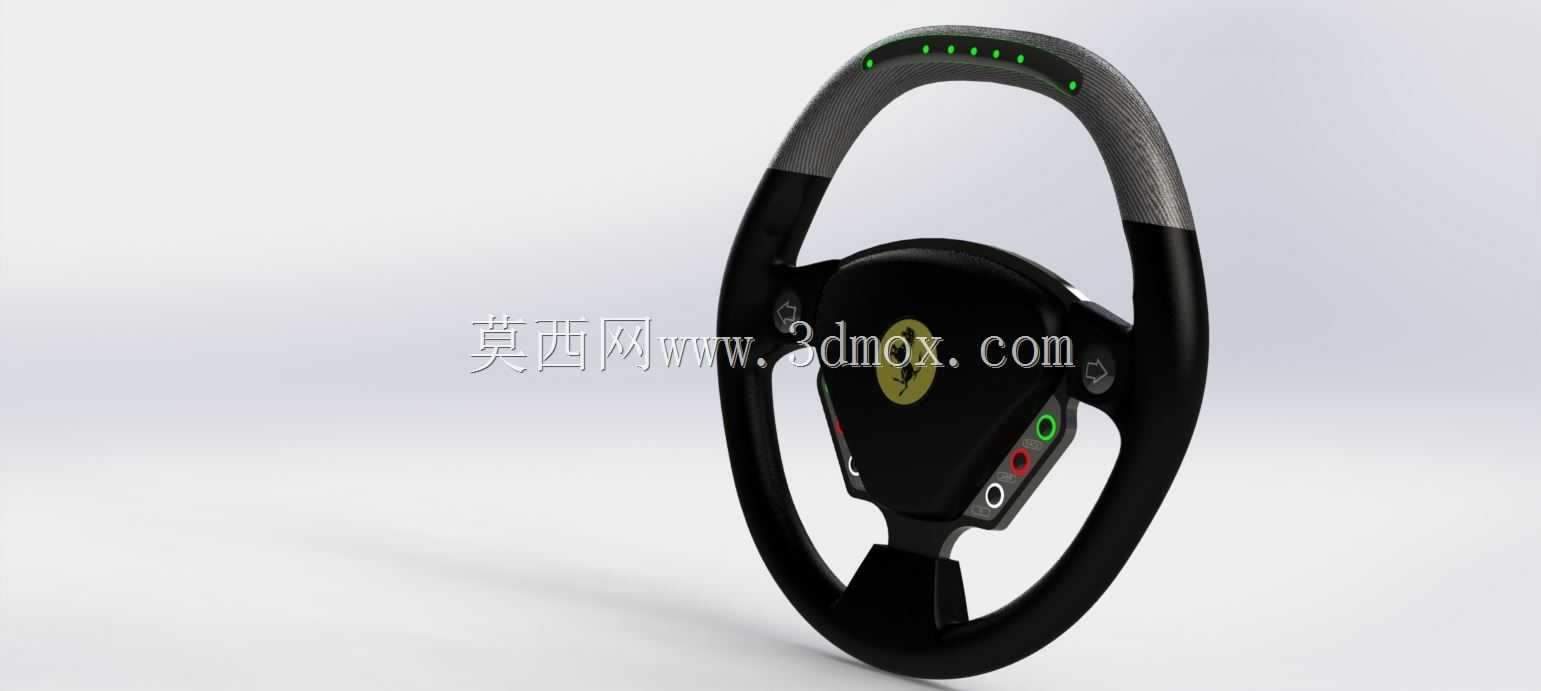

该方向盘作为超跑驾驶舱核心操控交互部件，直接承接驾驶员转向输入与多功能驾驶指令触发，在赛道驾驶、日常道路行驶场景下，都需要保证操控反馈的精准度与功能触发的即时性，避免驾驶过程中出现操作误触、反馈滞后的问题。设计阶段首先围绕人机工程边界展开，整体握持区域的轮廓完全贴合成年男性手掌自然抓握的弧度，拇指放置区域做了内凹过渡处理，长时间握持不会产生局部压应力集中的问题，轮圈截面采用非等径设计，3点、9点握持位置的截面直径略小于上下辐条区域，匹配赛道驾驶时双手常握位置的握持需求。方向盘中央区域集成安全气囊安装腔体，腔体周边做了多道加强筋结构，保证碰撞工况下气囊弹出时的结构强度，同时中央标识区域的安装位预留了0.3mm的定位台阶，保证标识装配后的平面度公差控制在0.2mm以内，避免高速行驶时标识边缘产生风噪。多功能按键区域围绕驾驶操作逻辑做了分区布局，驾驶模式切换、功能设置类按键布置在拇指自然伸展可触及的辐条位置，不同功能按键采用差异化的颜色环做视觉区分，绿色、红色、黑色按键分别对应不同层级的功能触发，按键的按压行程设置为1.2mm，触发力控制在3.5N，既保证按压时的清晰反馈，又能避免行驶颠簸过程中产生误触发。方向盘背部预留了换挡拨片的安装接口，接口位置的安装孔位采用同轴度公差0.05mm的设计要求，保证拨片安装后换挡动作的行程一致性，转向柱连接区域采用标准花键配合结构，花键的模数、齿数匹配对应车型转向柱的连接参数，安装端面的平面度公差控制在0.1mm以内，保证装配后方向盘无径向窜动。整体结构的壁厚根据受力区域做差异化设计，握持区域壁厚2.5mm，按键安装基座区域壁厚3mm，中央气囊安装区域壁厚3.5mm，在保证整体结构强度满足1200N径向载荷测试要求的前提下，尽可能降低部件整体重量，减少转向系统的转动惯量，提升转向响应速度。表面包覆区域的安装位预留了1mm的包覆层容差，保证后期包覆真皮或翻毛皮材料后，整体轮廓尺寸不会超出设计边界，与周边仪表台、组合开关的间隙保持均匀，最小间隙控制在5mm以上，避免转向过程中产生干涉问题。
