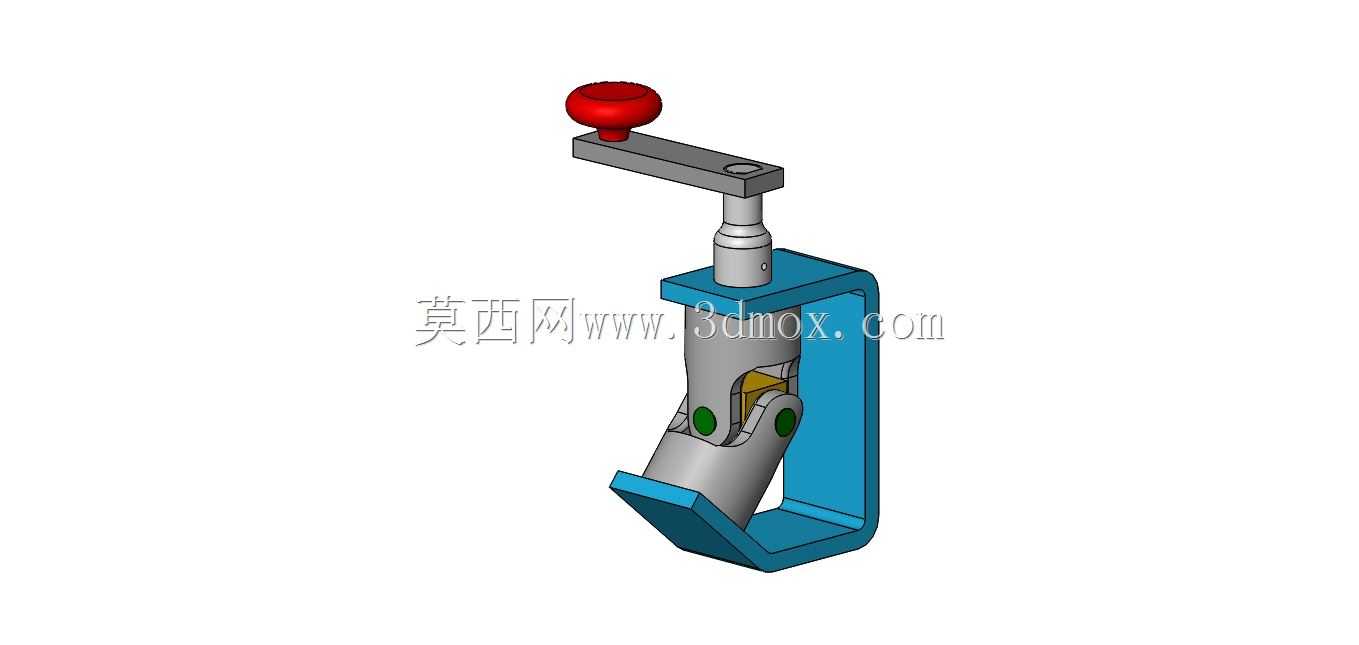

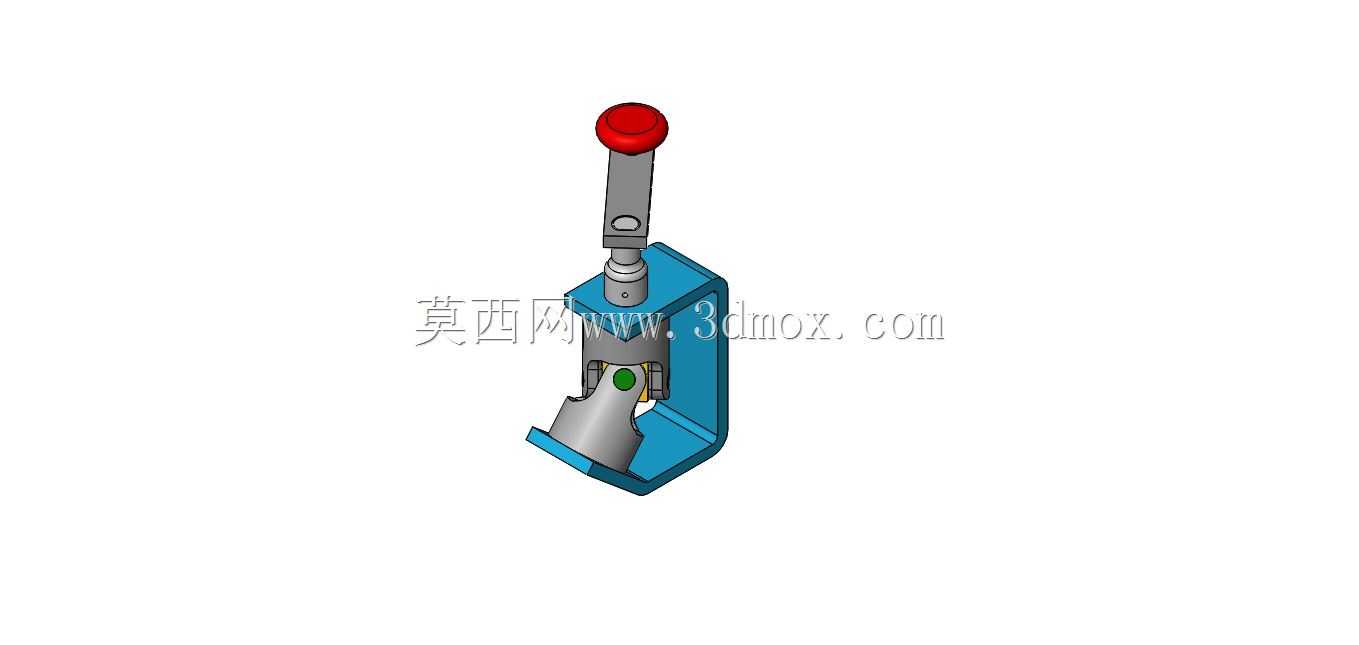

十字轴式万向传动连接结构三维数模

　　在跨轴线动力传输场景里，这类铰接式传动结构是解决轴系不对中问题的核心部件，不管是商用车底盘的传动链路、工业机床的进给轴系传动，还是重型工程机械的动力输出端，只要存在两轴轴线不共线、工作中存在相对角位移的工况，都能看到这类结构的应用。很多刚接触结构设计的工程师容易把它和普通刚性联轴器混淆，实际上刚性联轴器仅能补偿极小的安装同轴度误差，一旦轴系工作中出现持续的角度偏移，刚性连接会快速产生交变应力，造成轴颈疲劳断裂、连接螺栓剪断等故障，而这类万向铰接结构可以在两轴存在较大夹角的状态下持续稳定传递扭矩，单节结构的允许工作夹角通常可以达到15度到25度，部分大偏角工况使用的双联结构甚至可以适配更大的轴线偏折角度。

　　从实际功能逻辑来看，这类结构的核心是通过十字轴的四个轴颈实现两个叉形接头的铰接，每个叉形接头分别与主动轴、从动轴连接，十字轴的四个轴颈分别嵌入两个叉头的轴承孔内，工作时主动轴带动主动叉转动，通过十字轴的力矩传递带动从动叉同步转动，这里需要注意单节万向节存在不等速传动的特性，也就是主动轴匀速转动时，从动轴的角速度会呈现周期性波动，夹角越大波动幅度越明显，所以在实际设备布局中，通常会采用双联布置的形式，也就是两个万向节配合中间传动轴使用，通过合理调整两个万向节的安装相位，抵消单节结构的转速波动，保证从动端输出转速平稳。

　　做三维建模的时候，首先要明确安装边界的约束条件：首先是两端轴头的连接尺寸，包括轴径、连接法兰的螺栓孔分布圆直径、螺栓孔规格、法兰端面的定位止口尺寸，这些参数直接决定了万向节能不能和现有轴系完成装配；其次是十字轴的轴颈尺寸、轴承滚针的排布参数，这部分直接关系到部件的额定传递扭矩，轴颈的接触应力计算要结合设备的峰值扭矩、冲击载荷系数来校核，避免大负载工况下出现轴颈压溃、滚针碎裂的问题；另外要预留足够的摆动空间，建模时要模拟最大工作夹角状态下的部件运动轨迹，确认叉头之间不会出现运动干涉，很多新手设计时只做零夹角状态的装配，忽略了最大偏角下的间隙校核，实际装机后一转动就出现叉头磕碰，直接导致部件报废。

　　从外形结构来看，这类部件没有冗余的外凸结构，整体轮廓围绕铰接转动的核心功能设计，叉形接头的叉臂通常做等强度优化，在保证结构刚度的前提下尽可能减少转动惯量，尤其是高速传动场景下使用的万向节，叉臂的动平衡精度要求很高，建模时要保证两侧叉臂的质量分布对称，避免高速转动时产生额外的振动载荷。十字轴的中心通常会设计润滑油道，连通四个轴颈的轴承位置，方便日常维护时加注润滑脂，减少铰接位置的磨损，延长部件使用寿命，这部分油道的建模也要注意工艺合理性，避免出现无法加工的封闭深孔结构。

　　在不同的应用场景下，这类结构的细节设计也有区别：比如乘用车底盘使用的万向节通常会配合防尘罩，阻挡泥沙、灰尘进入轴承位置，适配复杂的户外行驶工况；工业设备固定安装使用的万向节，通常会采用更紧凑的结构设计，轴承位置配置密封性能更好的密封圈，减少长期运行的维护频次；重型矿山设备使用的万向节，会加大十字轴轴颈直径，叉头采用高强度合金钢锻造，配合更大规格的滚针轴承，适配大冲击、大扭矩的重载工况。

　　建模过程中还要注意配合公差的设置：十字轴轴颈和滚针轴承内圈的配合、轴承外圈和叉头轴承孔的配合、两端法兰和轴头的配合，都要根据实际的装配工艺要求设置合理的公差带，过盈量太大会造成装配困难，甚至压装时造成轴承损坏，间隙太大则会导致传动时存在冲击空程，影响传动精度，还会加快铰接位置的磨损。另外要考虑部件的拆装工艺性，比如叉头轴承孔的外侧要设计卡簧槽，方便轴承的轴向定位和后续拆装维护，十字轴的油嘴位置要设置在方便加注润滑脂的角度，避免装机后被周边结构挡住，无法完成日常保养操作。
