法兰式枢轴铰接支撑座结构设计

　　在工程机械铰接结构、重载设备转动副、船舶系泊配套构件以及工业设备转轴支撑场景中，这类带法兰安装面的枢轴鞍座是承担径向载荷、传递铰接作用力的核心受力构件，区别于普通轴承座的纯回转支撑属性，该类构件同时需要兼顾铰接摆动的自由度约束与安装面的刚性固定需求，避免支撑部位在交变载荷下出现松脱或偏磨。从实际工况适配来看，这类构件常应用在需要实现小角度往复摆动的铰接点位，比如工程机械臂架的根部铰接、特种车辆悬挂的摆臂支撑、港口设备的缆绳铰接导向座等场景，工作过程中不仅要承受静态的径向支撑力，还要应对设备启停、载荷波动带来的冲击载荷，因此结构设计阶段对刚性与安装贴合度的要求远高于普通轻载支撑件。

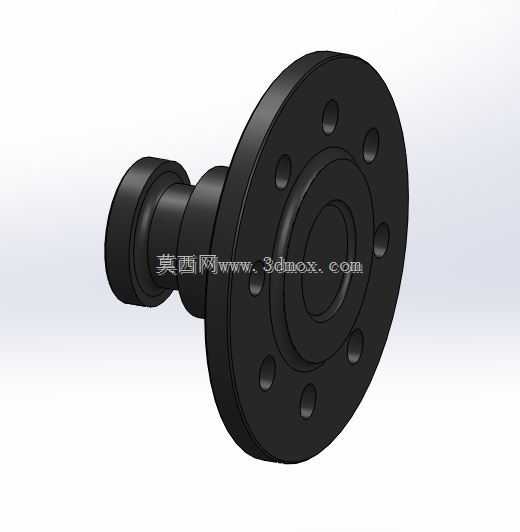

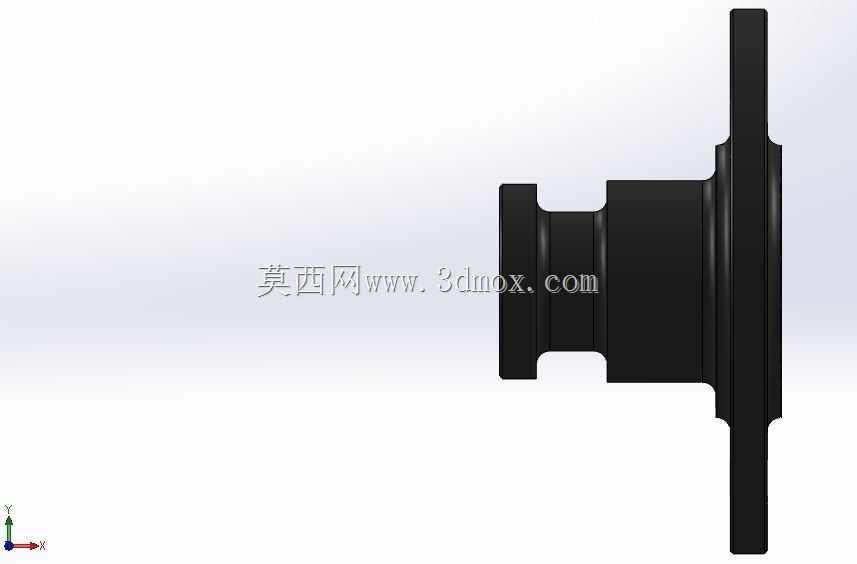

　　从结构设计逻辑来看，该构件采用一体化轴身加法兰盘的结构形式，摒弃了分体式支座的拼接螺栓连接环节，从根源上减少了拼接面带来的刚性损失与装配误差累积。法兰端面上均匀分布的8个安装沉孔，采用圆周等分布置方式，能够保证安装螺栓受力均匀，避免单侧螺栓受载过大出现剪切失效；法兰端面与安装基体贴合时，全平面加工的贴合面能够保证接触应力均匀分布，不会出现局部应力集中导致的法兰变形。轴身部分采用阶梯轴结构，靠近法兰端的轴径更大，向轴端逐步收窄，这种变径设计既能够在靠近安装根部位提升抗弯截面系数，抵消悬臂支撑带来的弯矩放大效应，又能在轴端预留铰接部件的安装空间，适配不同宽度的铰接耳板套装需求。轴身与法兰连接位置采用大圆角过渡，避免直角连接处的应力集中，在承受大载荷冲击时，圆角过渡能够将应力流线平滑引导，不会在连接根部出现应力突变导致的断裂风险。

　　从安装边界与尺寸适配角度分析，该构件的安装定位完全依托法兰端面实现，安装时仅需要在配套基体上加工对应分布的螺栓孔，保证法兰贴合面的平面度达到相应粗糙度要求，即可完成精准定位，不需要额外设计定位销孔或者复杂的止口结构，大幅降低了配套基体的加工难度。轴身的各段直径公差按照铰接副的配合要求设计，与铰接衬套配合的轴段采用过渡配合公差带，既能够保证衬套安装后不会出现相对轴身的转动，又能避免过盈量过大导致衬套装配时出现变形。轴身的有效支撑长度根据常规铰接耳板的厚度范围设计，预留了足够的轴向间隙调整空间，能够适配不同厚度的铰接部件安装，不需要额外加装调整垫片即可满足轴向窜动的限制要求。法兰盘的外径尺寸根据单颗螺栓的承载能力与整体抗倾覆力矩计算确定，8颗螺栓的分布圆直径经过载荷验算，在额定载荷下每颗螺栓承受的剪切力与拉应力均处于材料许用应力范围内，即使在1.5倍过载工况下，螺栓连接的安全系数仍能满足工程机械的设计规范要求。

　　在功能特性层面，该构件的轴身工作表面经过硬化处理设计，能够降低铰接摆动过程中的表面磨损，延长构件的整体使用寿命，不需要频繁更换支撑构件即可满足长期重载铰接的使用需求。法兰安装面与轴身的垂直度经过严格的形位公差约束，安装完成后轴身的中心线与安装基体平面保持垂直，不会出现轴身偏斜导致铰接部件运动卡滞、衬套偏磨的问题。相较于普通的焊接式枢轴支座，该一体化结构的构件不需要现场焊接作业，避免了焊接变形带来的轴身位置度偏差，安装时仅需要通过螺栓紧固即可完成装配，后期维护更换时仅需要拆卸螺栓即可完成构件替换，大幅降低了现场维护的工作量与作业难度。在实际选型应用中，这类构件可以根据实际载荷大小调整轴径与法兰厚度参数，适配从轻载设备铰接到大吨位工程机械支撑的不同场景，结构形式的通用性较强，只需要调整对应尺寸参数即可覆盖多数铰接支撑的工况需求。
