压力机承载机架焊接结构设计

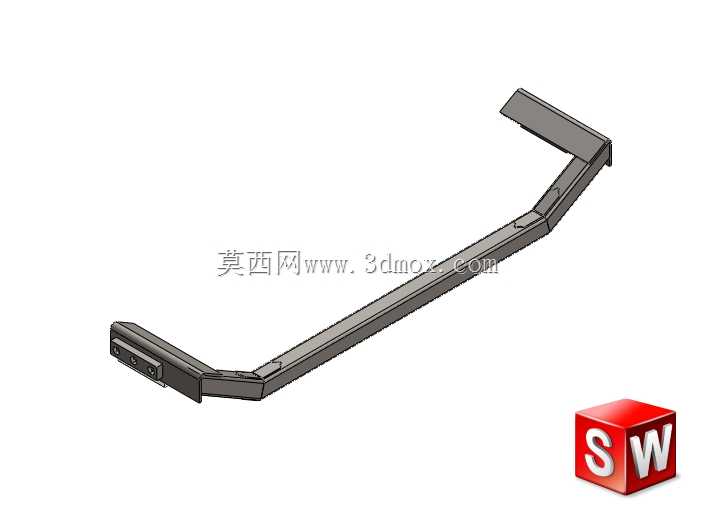

　　在冲压加工车间的产线布局里，压力机机架是整台设备的受力根基，所有冲压作业的载荷最终都要传递到这个构件上，它的结构合理性直接决定了设备运行时的刚度、精度保持性以及长期服役的寿命。不同于小型台式压力机的铸铁一体式机架，这款采用折弯钢板拼焊成型的机架结构，主要适配中小型开式压力机的安装需求，整体采用C型开口布局，开口方向正对作业操作位，方便操作人员上下料、更换模具，同时也能适配自动化送料机构的对接安装。

　　从结构受力角度来看，这款机架的设计重点围绕冲压载荷的传递路径做了优化：作业时滑块向下的冲压力会通过导柱安装位传递到机架的上横梁段，再顺着两侧的折弯立板传导到底部的安装基座，最后扩散到设备的安装地基上。两侧的立板采用了不等边的折弯截面设计，靠近受力侧的板边做了加厚折弯翻边，相当于在不额外增加整体板材厚度的前提下，提升了立板的截面惯性矩，能有效抵消冲压瞬间的侧向弯矩，避免机架开口处出现张口变形——这种变形是导致冲压模具间隙不均、工件毛刺超差、导柱异常磨损的核心诱因之一。

　　在安装边界的设计上，机架底部的安装面预留了多个螺栓沉孔，孔位间距匹配通用压力机的地基安装尺寸，不需要额外做过渡转接板就能直接固定在混凝土地基或者设备减震垫铁上；上横梁的端面加工有导柱、滑块驱动组件的安装定位止口，止口的形位公差按照IT7级精度设计，能保证导柱安装后的垂直度，避免滑块运行时出现卡滞；机架下部的工作台安装面做了铣平处理，平面度控制在0.05mm/1000mm以内，能直接固定冲压下模，不需要额外加装垫板调整平行度。

　　实际应用场景中，这类焊接结构的机架相比铸铁机架生产周期更短，不需要开模铸造，适合小批量定制化的压力机生产需求，同时钢板焊接的结构抗冲击韧性更好，在频繁承受交变冲压载荷的工况下，不会出现铸铁件常见的脆性开裂问题。设计过程中特意在折弯转角处做了圆弧过渡处理，避免了直角位置的应力集中，所有焊接位置都预留了焊后加工余量，焊接完成后经过振动时效处理再进行整体机加工，能有效消除焊接残余应力，避免设备长期使用后出现应力变形导致精度下降。

　　从尺寸适配性来看，这款机架的开口高度、喉深参数都适配10吨到25吨区间的中小型压力机，既能满足小型五金零件的冲孔、落料作业，也能适配浅拉伸、压印等冲压工序的安装需求，机架侧面预留的安装孔位可以固定安全防护栏、光电保护装置、润滑管路等附属组件，不需要后期在机架上额外钻孔破坏结构强度。在日常维护场景下，这种开放式的焊接结构也更方便检查焊缝的服役状态，定期对受力焊缝做磁粉探伤就能排查疲劳裂纹隐患，相比封闭的箱型铸铁机架，维护检修的可达性更好。

　　很多一线结构设计人员在做压力机机架设计时，容易陷入“板材越厚刚度越好”的误区，实际上通过合理的截面折弯设计、受力路径优化，用更薄的板材就能达到甚至超过厚板拼接的刚度效果，同时还能降低设备整体重量，减少运输、安装的成本。这款机架的设计就遵循了这个思路，在受力最大的上横梁与立板连接位置，加焊了三角形的加强筋板，筋板的位置避开了模具安装的干涉区域，同时把集中载荷分散到更大的板面区域，避免局部应力过大导致板材变形；立板的折弯边同时承担了导轨安装基准面的作用，减少了额外的导轨安装座零件，降低了整体装配的累计误差。

　　在冲压车间的实际工况里，压力机运行时会产生持续的振动，这款机架的底部安装面设计了足够的接触面积，配合减震垫铁使用时，能有效降低振动向地面的传递，减少对车间内其他精密加工设备的干扰；同时机架的整体重心经过校核，落在底部安装面的中心区域，即使是高速冲压作业时，设备也不会出现晃动、偏移的问题。对于设备改造场景，这款机架的安装接口兼容性较强，替换同吨位老旧压力机的开裂机架时，不需要改动原有滑块、驱动、模具的安装尺寸，能大幅缩短设备改造的停机周期，降低产线停摆的损失。
