法拉利品牌标识挂饰三维结构设计

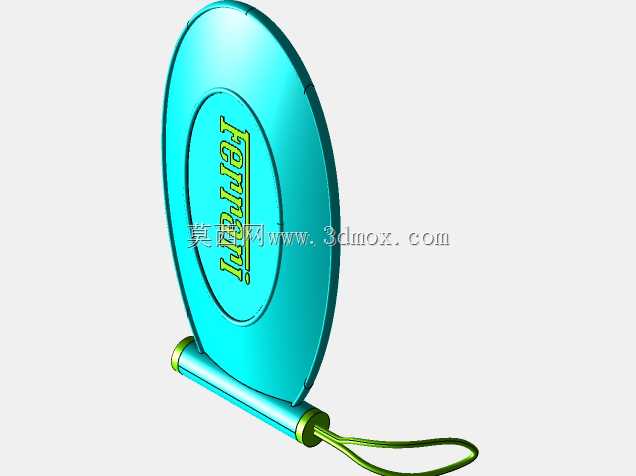

这款挂饰类结构件的设计，最初的应用场景锚定在汽车内饰周边配件领域，同时也可拓展至品牌周边文创、随身装饰挂件的使用场景，核心是通过辨识度极高的品牌视觉元素，实现装饰与品牌标识传递的双重作用。从结构设计逻辑来看，主体采用椭圆薄饼式构型，正面做内凹环形槽来嵌入品牌字样标识，既保证了标识区域的立体感，也能在日常使用中避免字样直接受摩擦出现掉漆、磨损的问题，环形槽的深度控制在0.8mm，既不会因为过深导致注塑时出现缩痕，也不会因为过浅让标识缺乏层次。主体边缘做了R1.2的圆角过渡，没有尖锐棱角，避免日常携带时剐蹭衣物或者车内内饰表面，主体的厚度设置为6mm，整体握持时不会因为过薄显得廉价，也不会因为过厚增加不必要的重量。主体下方的挂接结构采用一体化的短轴凸台设计，凸台外径4mm，与下方的圆柱形挂杆做间隙配合，挂杆可以绕凸台做360度旋转，避免挂绳拧结后对主体产生持续的扭转应力，延长结构使用寿命。挂杆两端做了收窄的穿绳位，直径2mm，刚好适配直径1.8mm的编织挂绳，穿绳位末端做了外翻的限位凸缘，防止挂绳从端部滑脱，不需要额外的绳扣固定，减少装配零件数量。设计过程中优先考虑了注塑成型的工艺可行性，主体背面做了均匀的壁厚设计，整体壁厚差控制在0.5mm以内，避免成型时出现翘曲变形，标识区域的字样采用凸起结构，凸起高度0.3mm，与主体一体成型，不需要后续的粘贴或者镶嵌工序，降低生产装配的复杂度。安装使用时不需要额外的固定结构，通过挂绳即可实现悬挂固定，整体的外轮廓尺寸控制在长65mm、宽45mm的范围内，不会因为尺寸过大遮挡驾驶视线，也不会因为尺寸过小丢失品牌标识的辨识度。结构受力方面，挂接位置做了局部加厚处理，加厚区域的壁厚达到8mm，能够承受50N的拉力不出现断裂，满足日常使用中拉扯、晃动的受力需求，挂绳采用柔性编织材质，与硬质的主体结构形成软硬搭配，既保证了结构的挺括感，也能在碰撞时起到缓冲作用，避免硬质主体磕碰车内仪表台或者其他内饰件造成划痕。表面处理上，主体外表面做高光抛光处理，标识字样区域可以做差异化的配色处理，强化视觉对比，挂杆部分做与主体一致的表面处理，保证整体视觉的统一性，穿绳位的边缘做了R0.5的圆角，避免长期摩擦割断挂绳纤维。
