汽车改装用多辐条铝合金轮毂结构设计

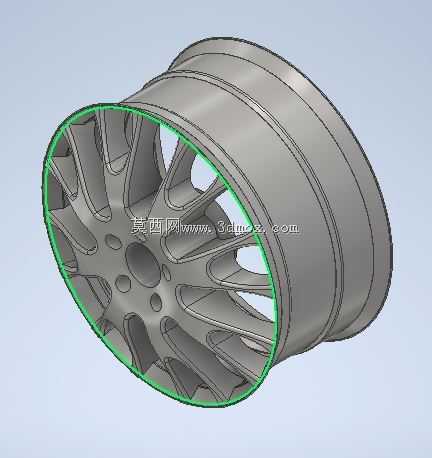

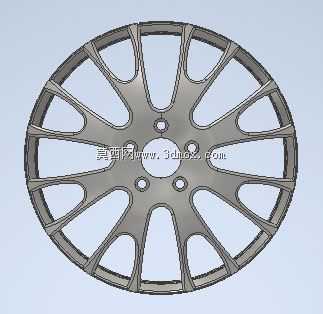

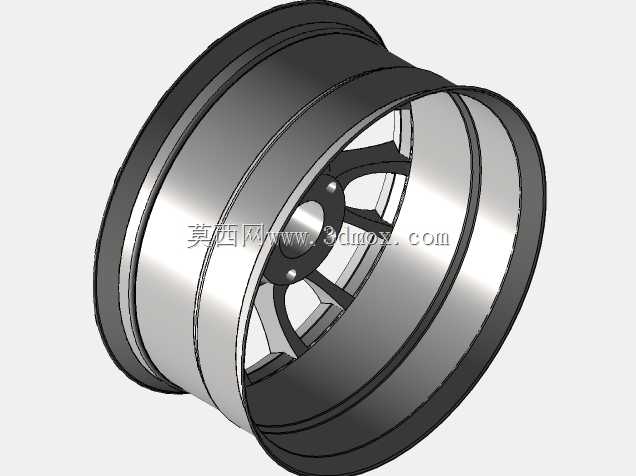

这款轮毂的结构设计围绕乘用车行走系统的实际工况展开，首先需要匹配对应车型的轴头安装参数，轮辋部分的J值、ET偏距、PCD孔位分布都严格遵循对应车型的安装边界，避免装车后出现蹭翼子板、蹭刹车卡钳的问题。从实际应用场景来看，这类多辐条轮毂多用于民用乘用车的售后改装场景，也可适配部分量产车型的原厂配套选型，在日常城市道路、高速行驶工况下，需要承受车辆垂直载荷、转向时的横向力矩以及制动过程中的扭矩传递，同时还要兼顾制动系统的散热需求。设计过程中，辐条采用了不等厚的渐变截面结构，靠近轮心安装盘的位置截面厚度更大，用来分散螺栓预紧力和行驶中的冲击载荷，向轮辋延伸的位置逐步收窄，在保证结构强度的前提下尽可能降低簧下质量，提升车辆悬挂的响应速度。轮辋的胎圈座位置做了符合行业标准的凸缘设计，能够保证轮胎充气后与轮辋紧密贴合，避免高速行驶时出现轮胎脱圈的风险，气门嘴的预留位置避开了辐条遮挡区域，方便后期充气、胎压监测模块的安装与维护。安装盘的中心孔做了高精度的定位止口设计，装车时能够与轴头精准配合，减少高速行驶时的方向盘抖动问题，螺栓孔的分布圆精度控制在合理公差范围内，保证每个螺栓受力均匀，避免长期使用后出现螺栓松动或者孔位磨损的问题。从散热角度考虑，辐条之间的镂空区域预留了足够的通风空间，车辆行驶时气流能够顺着辐条间隙穿过，直接带走刹车卡钳和刹车盘工作产生的热量，降低制动系统的热衰减风险，提升连续制动时的安全性。轮辋的内外侧边缘做了圆弧过渡处理，既能够减少轮胎安装时的损伤风险，也能在车辆经过坑洼路面时，降低轮辋边缘受到冲击后出现变形、开裂的概率。整体结构在建模时充分考虑了铸造或者锻造工艺的成型可行性，辐条背面做了相应的拔模斜度，避免生产过程中出现脱模困难的问题，各个受力部位的圆角过渡也有效降低了应力集中系数，提升轮毂的抗疲劳寿命。
