弹性卡扣式薄板固定插接支撑件

　　这款弹性卡扣件属于面板与机架装配场景里高频使用的快装类紧固件，日常在电气柜内板固定、家电外壳内衬卡接、自动化设备护板预装、展示展板快速挂载这类场景里十分常见，不需要额外配套螺丝、螺母或者粘接工序，只需要在待固定面板上预先开出对应尺寸的安装孔，将卡扣下端的分叉插脚直接压入孔位，依靠插脚自身的弹性形变回弹卡紧面板背面，上端带孔的限位法兰面就会牢牢压合在面板正面，整个安装过程徒手按压即可完成，单点位装配耗时不到两秒，大批量产线装配时能大幅减少拧螺丝、涂胶等待的工时，也省去了后续螺丝松动掉落、胶层老化脱开的维护隐患。

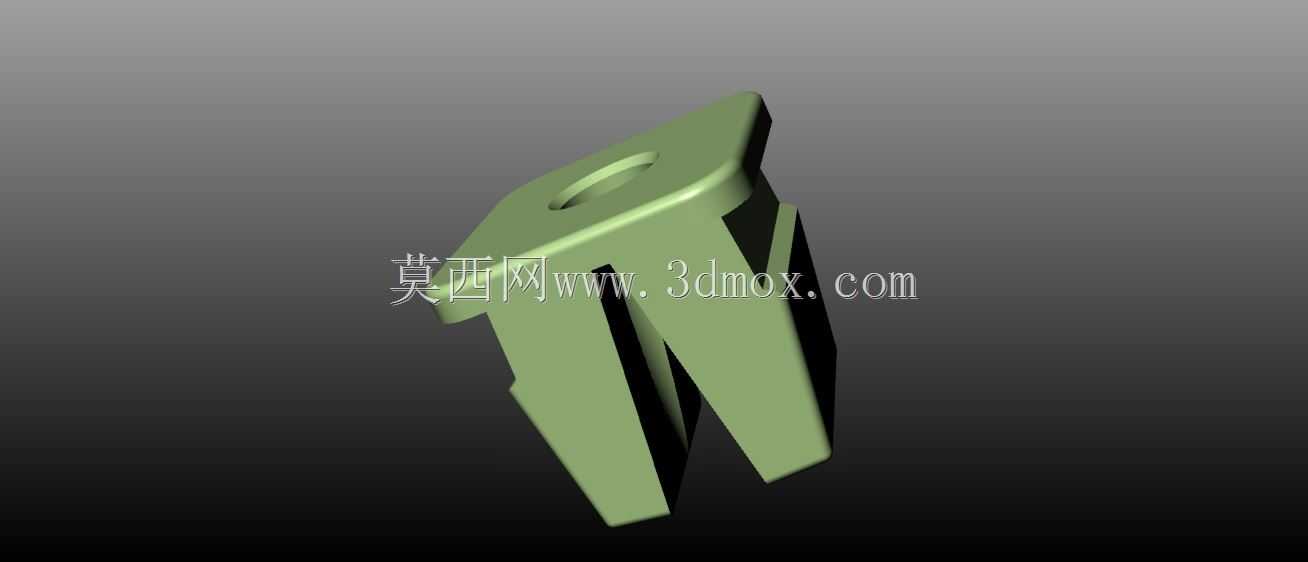

　　从结构设计逻辑来看，这款卡扣整体采用对称分叉的悬臂弹性梁布局，下端两个插脚外侧做了导向斜角，压入安装孔时斜角首先接触孔壁，将轴向按压力转化为插脚向内收拢的径向分力，让两个插脚顺利穿过孔径；插脚完全穿过孔位后，外侧的卡位台阶立刻越过孔的下边缘，原本被向内压弯的弹性梁释放形变回弹，卡位台阶直接抵在安装板的背面，和上端法兰面形成上下双向的夹持约束，哪怕设备运行过程中存在持续振动、面板受侧向拉扯，卡扣也不会从孔位中松脱脱出。上端法兰面做了近似菱形的加宽轮廓，和面板接触的承压面积远大于杆身截面，压合后面板局部压强被均匀分散，不会在薄钣金、塑料面板表面压出凹痕或者开裂白点，法兰中心预留的贯通小孔有两个实用作用：一是需要拆卸维护时，可以用细钩针或者螺丝刀穿过小孔直接向外施力拔出卡扣，也可以穿入细扎带将卡扣和挂载的小件做辅助防丢绑定；二是注塑生产时这个孔可以作为顶出机构的避让位，同时减少厚壁位置的材料堆积，避免塑胶件冷却时出现缩痕、内部气孔这类成型缺陷。

　　选型和开孔设计阶段需要重点把控几个安装边界：首先安装孔的形状优先匹配插脚收拢后的外轮廓，开孔间隙不能过大，间隙超过0.5mm时卡扣穿入后会存在明显径向窜动，设备振动时会产生异响，长期晃动还会磨大孔边导致卡紧力失效；间隙也不能过小，否则压入时需要的按压力会陡增，徒手装配难度上升，强行压入还可能让插脚被孔边硬剪切出现白痕甚至断裂。其次适配的面板厚度要和插脚上卡位台阶到法兰底面的距离匹配，夹持厚度区间一般覆盖0.8mm到3mm的常用薄钣金、PVC面板、亚克力板，如果面板厚度超过卡位行程，卡扣压到底后卡位台阶无法完全越过板背面，就没法形成有效锁合；如果面板过薄，夹持间隙过大，卡扣会上下松旷，这时候可以在法兰和面板之间叠加薄垫圈补偿厚度差。

　　材质选型上这类卡扣常规采用具备良好韧性的PA66或者POM注塑成型，PA66可以添加玻纤提升结构刚性，适合在设备内部工作温度稍高、需要长期保持夹持力的场景；POM的摩擦系数更低，压入装配时手感更顺滑，耐反复拆装的疲劳性能更好，需要经常拆开维护的护板位置优先选用。两个弹性插脚的壁厚设计是整个零件的核心：壁厚取1.2mm到2mm区间时，既能保证插脚受压收拢时不会发生塑性永久变形，回弹后可以完全恢复原有张开尺寸，又能提供足够的卡持力，普通规格的这款卡扣轴向拉脱力可以达到50N以上，完全满足常规护板、标识牌、轻量化内衬的固定需求。在整机三维布局时，卡扣的布置间距通常控制在150mm到200mm，沿着面板边缘均匀分布，避免面板局部出现翘曲缝隙；法兰面的外轮廓宽度要大于安装孔直径至少4mm，保证承压面完全覆盖孔边，不会出现局部应力集中割伤面板。这类卡扣替代传统螺丝固定的方案，在小批量设备试制、家电外壳装配、机柜内饰板安装中，既减少了零件数量，也降低了装配工位的工具需求，是快装结构设计里非常典型的实用弹性紧固件。
