三工序金属板材加工工位架构设计

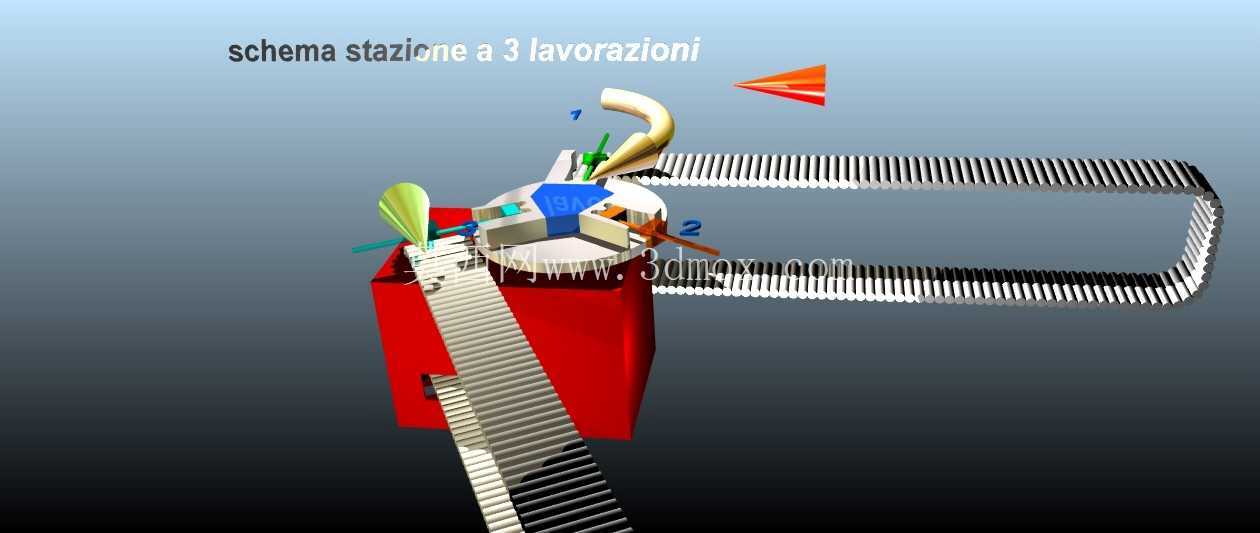

　　这套三工序加工工位架构，主要面向小型金属板材的多工序连续加工场景，在小型五金件加工、教学实训类加工演示场景中适配性较强，可完成单块金属板材上的三道不同加工工序，无需多次重复装夹定位，能有效减少工序间的转运与重复定位误差。从结构布局来看，核心加工区域设置在红色基座上方，基座承担整个工位的承重与安装基准作用，所有加工执行组件、输送组件都以基座的安装面为基准进行定位装配，基座的安装平面平面度公差需控制在0.05mm以内，保证各组件装配后的位置精度。

　　输送结构采用同步带式输送设计，三条输送轨道分别对应上料、工序间转运、下料三个输送路径，轨道的安装平行度公差控制在0.1mm/m范围内，避免板材输送过程中出现卡滞、偏移问题，输送轨道的宽度适配常见的100-200mm宽度的小型金属板材，可兼容厚度0.5-3mm的冷轧钢板、铝板等常用加工板材。三个加工执行端分别对应不同的加工工序，从布局上呈圆周分布在核心定位台周边，定位台作为板材加工的基准定位部件，设置有定位销与夹紧结构，当板材输送到定位台位置后，夹紧结构自动完成板材固定，三个加工端可按照预设的加工顺序依次完成对应工序，加工端的行程范围覆盖定位台上的整个板材加工区域，各加工端之间的运动轨迹做了干涉避让设计，运行时不会出现部件碰撞问题。

　　设计过程中优先考虑了教学演示的直观性，各工序的执行动作都做了可视化处理，可清晰观察到每道工序的加工过程与运动逻辑，同时结构上预留了加工端的替换接口，可根据实际加工需求更换不同的加工执行组件，适配钻孔、打磨、轻量冲压等不同的小型加工工序。安装边界方面，整个工位的占地长度控制在1200mm以内，宽度控制在800mm以内，高度不超过600mm，可直接放置在常规实训工作台或者小型加工台面上使用，不需要额外做大型基础安装，基座底部预留有标准安装孔位，可通过螺栓直接固定在工作台面上，避免设备运行时出现晃动。

　　在实际应用中，这类多工序集成的小型加工工位，既可以用于职业院校的机械加工实训教学，帮助学员理解多工序连续加工的工位布局逻辑与运动原理，也可以经过适配调整后用于小型五金加工厂的小批量零件加工，减少单工序设备的占地空间与设备投入成本，相比分散布置的三台单工序设备，这套集成工位的占地空间可减少40%以上，工序间的转运时间可缩短60%左右，对于小批量多工序的小型零件加工来说，实用性较强。结构设计上，所有运动部件都做了安全行程限位设计，每个加工端的运动行程两端都设置有硬限位与软限位双重保护，避免加工端超程运行造成设备损坏，输送结构的驱动端设置有过载保护，当板材输送出现卡滞时可自动停止运行，避免损坏输送皮带或者驱动部件。核心定位台的定位销采用可更换设计，可根据不同板材的定位孔位置更换对应规格的定位销，适配不同外形的板材加工需求，夹紧结构的夹紧力可根据板材材质与厚度做调整，避免夹紧力过大造成板材变形，或者夹紧力不足导致加工时板材移位。
