老式风车水塔配套风轮叶片结构设计

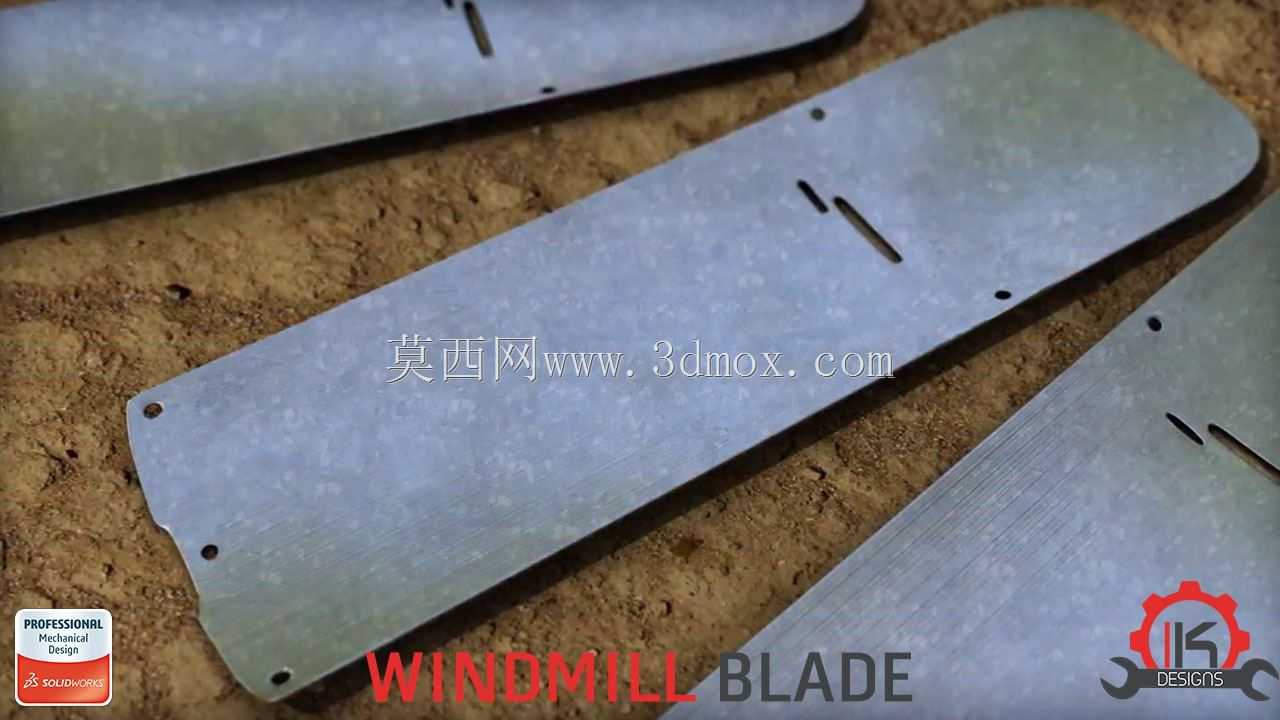

这类风轮叶片主要适配老式农用风车水塔的提水作业场景，在无外接供电的郊野农牧区域，依靠自然风力驱动整套提水机构完成地下水抽取，为牲畜饮水、小规模作物灌溉提供稳定的水源输送动力，是早期离网区域风力提水设备的核心做功部件。叶片采用镀锌钢板作为基材，整体为长条形弧面构型，边缘做钝化处理避免长期户外使用出现应力开裂，表面的镀锌层可抵御野外高湿、扬尘环境带来的锈蚀问题，适配常年露天放置的使用需求。叶片上预留的多组安装孔位，分别对应轮毂轮槽的固定点位与叶片支架的连接点位，两种配置的孔位布局分别适配带轮槽限位与无轮槽支撑的两类轮毂结构，安装时可根据现有轮毂的结构形式直接对位固定，无需额外现场打孔调整，降低现场装配的加工难度。设计过程中参考了现存老式风车水塔的实物测绘数据，还原了传统风轮叶片的曲面弧度，该弧度经过实际风场验证，可在低风速条件下获得足够的启动扭矩，避免小风环境下整套提水机构无法启动的问题，同时在强风工况下可通过曲面的泄流特性降低叶片承受的风阻载荷，减少强风对整套风轮结构的冲击。叶片的安装边界需匹配对应直径的风轮轮毂，单组叶片的固定孔间距严格对应轮毂上的安装点位公差，装配后叶片与轮毂的连接面贴合度满足户外长期运行的防松要求，相邻叶片安装后需保持一致的曲面朝向与安装角度，保证风轮转动时的动平衡，避免运行过程中出现支架抖动、传动部件异常磨损的问题。叶片上开设的狭长开槽，可在风轮转速超过阈值时泄除部分风压，避免转速过快导致传动机构过载损坏，同时也能减少叶片表面的应力集中，提升长期交变载荷下的结构使用寿命。整套叶片的结构设计完全适配传统风车水塔的传动链路，可直接替换老旧风车上损坏的原有叶片，也可用于新建小型风力提水设施的风轮组装，无需对原有轮毂、支架结构做额外改造，适配性较强。
