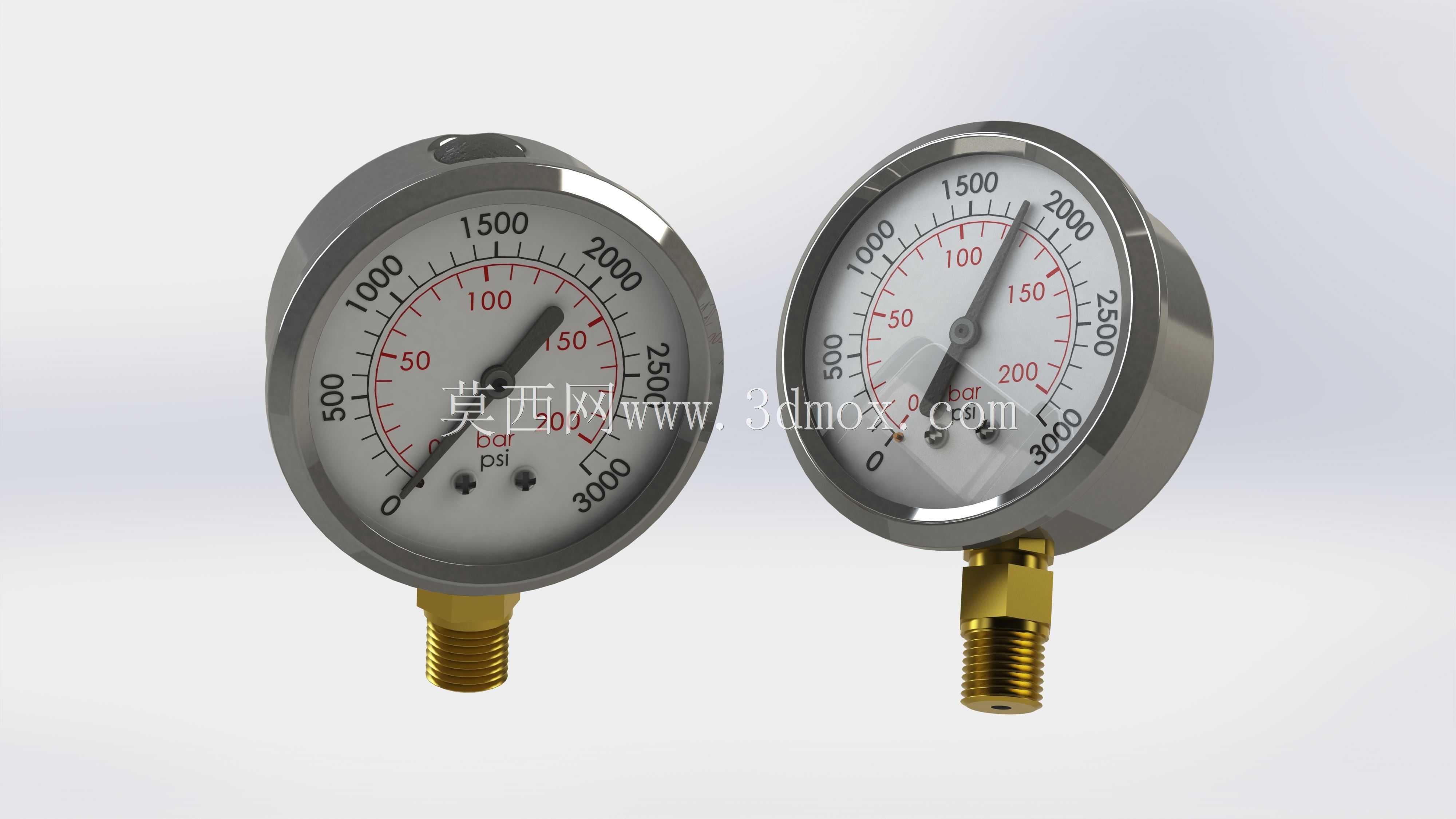

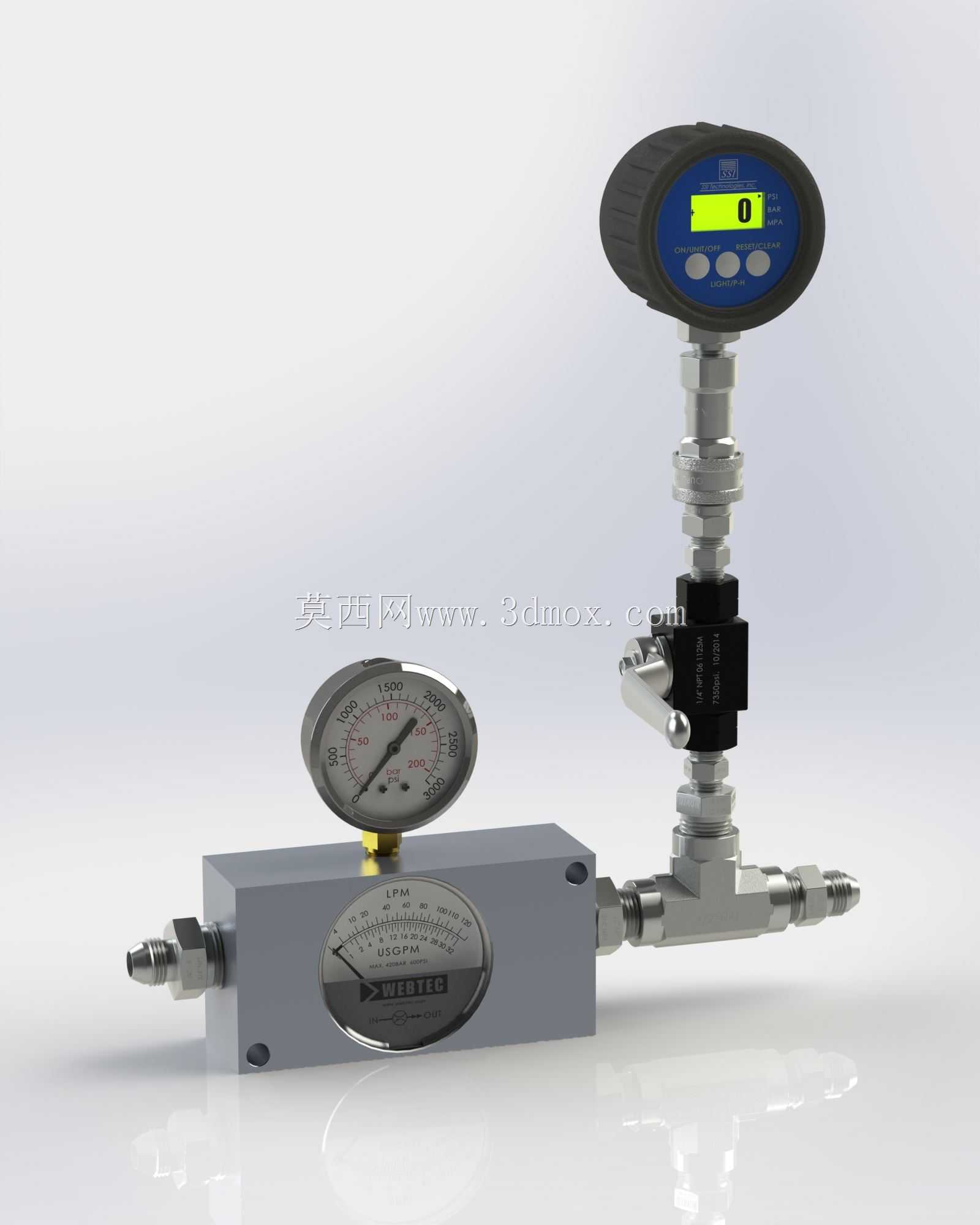

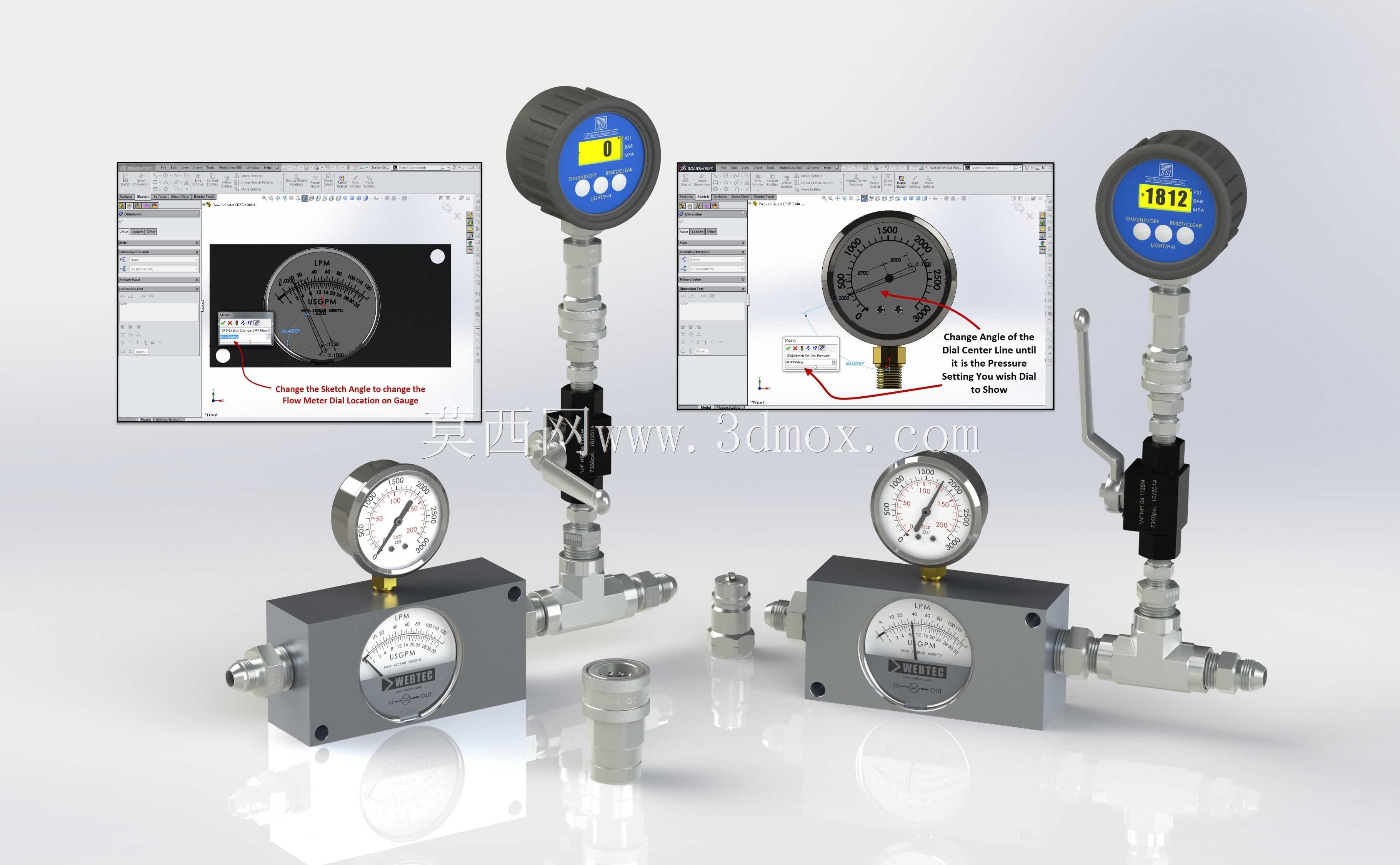

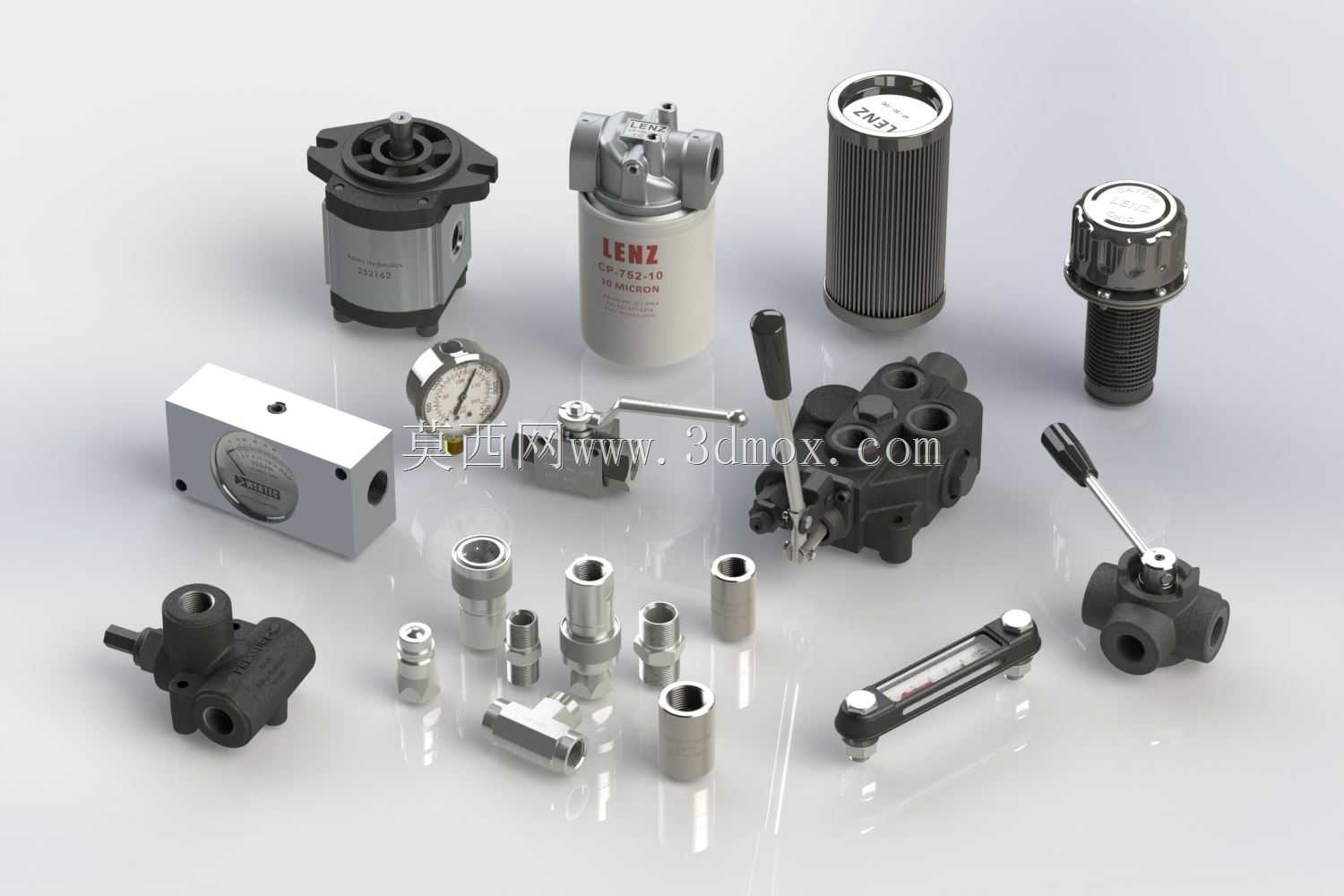

径向可调刻度盘液压压力表结构

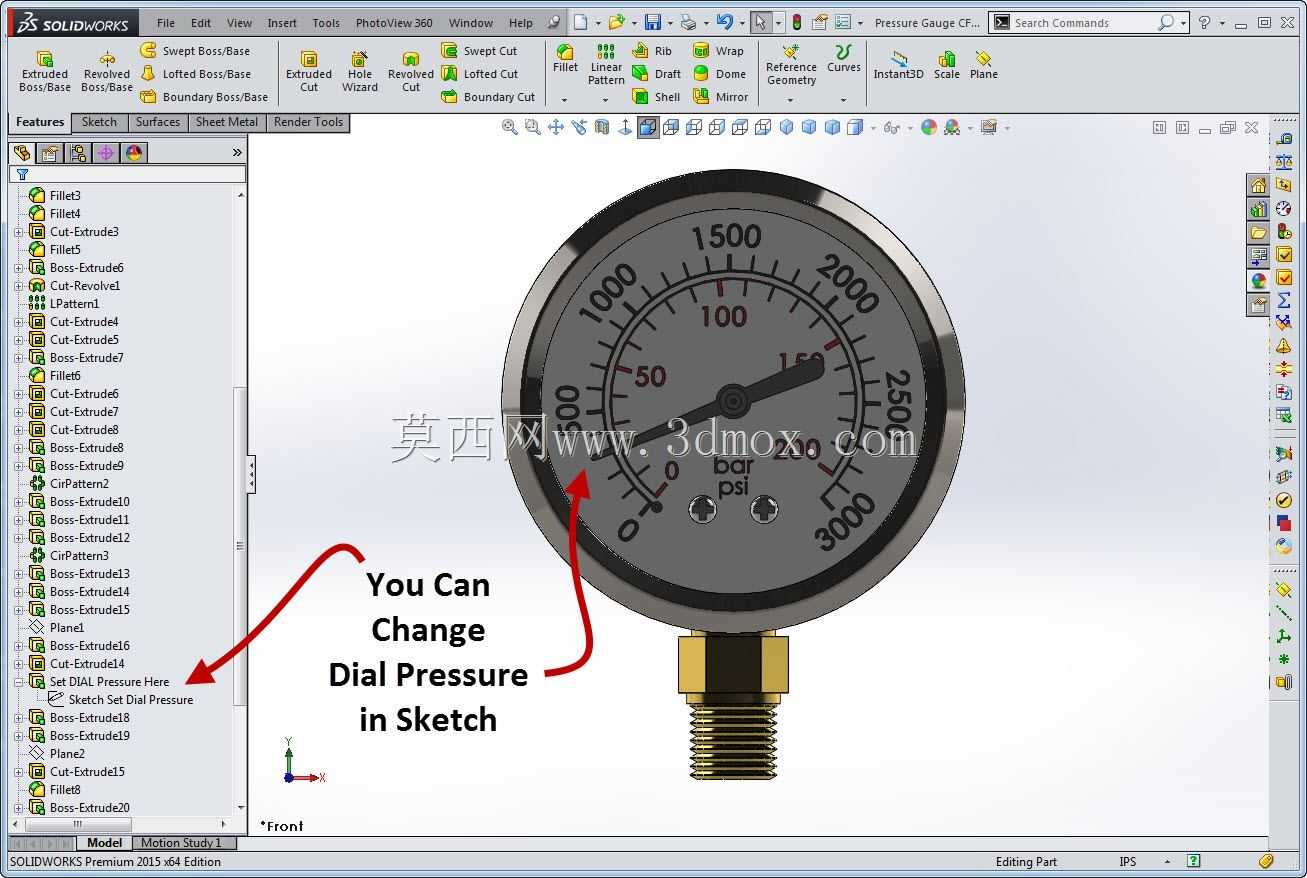

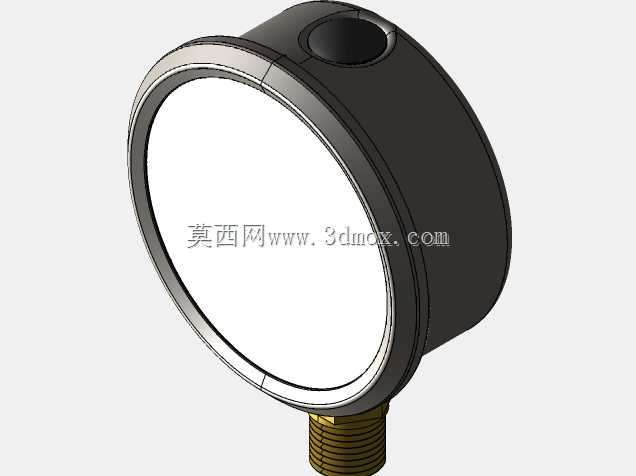

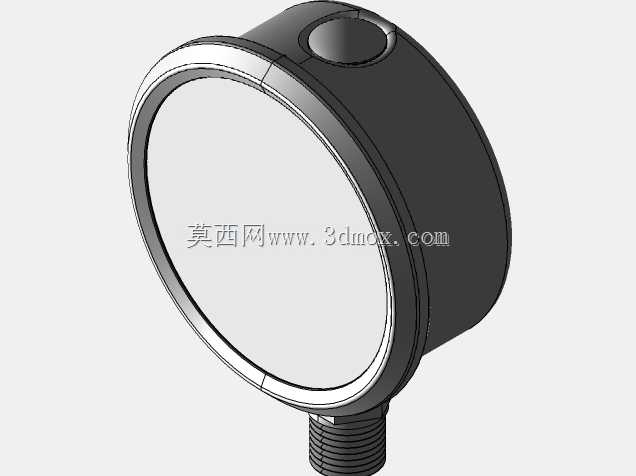

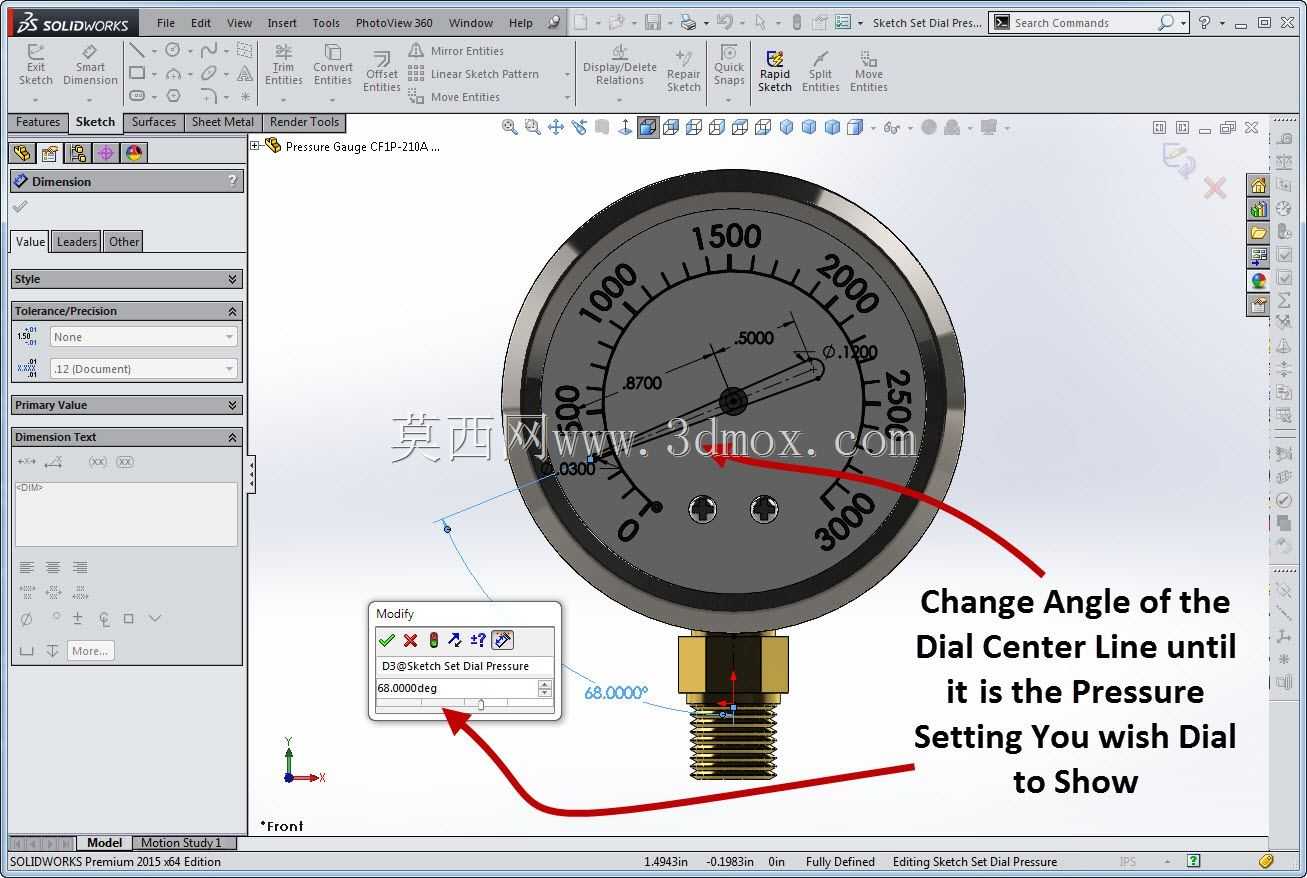

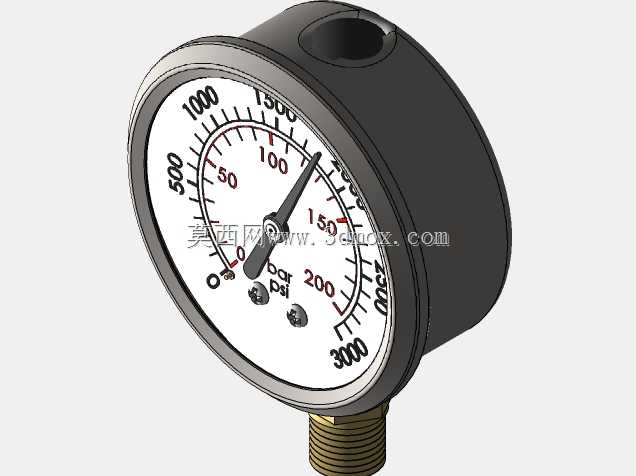

这类径向安装的压力表，在液压站、润滑系统、流体输送管路、试验台架中应用极广，日常做液压系统调试、设备运维、管路压力监测时，都需要依靠这类仪表直观获取管路内的实时压力数值，避免系统超压引发密封失效、管路爆管、元件损坏等故障。设计这款压力表结构时，首先要考虑现场安装的适配性，底部采用标准外螺纹径向接头，安装时直接拧入管路预留的测压接头即可，不需要额外加装转角过渡接头，能减少管路的泄漏点；接头采用黄铜材质建模，还原了实际加工后的外螺纹牙型、密封端面结构，安装时配合密封垫就能实现可靠的压力密封，适配常规液压系统的测压接口尺寸。表盘部分做了可调刻度盘的结构设计，实际使用中可以根据校准需求微调刻度盘的零位，抵消不同安装位置、环境温度带来的测量零点偏移，保证压力读数的准确性；表盘上同时标注了bar与psi两种压力单位刻度，覆盖了国内工业现场与出口设备的读数习惯，不需要额外换算就能直接读取对应压力值，刻度范围覆盖0到3000psi、0到250bar区间，适配中低压液压系统的常用压力监测需求。表壳采用金属冲压外壳结构，建模时还原了外壳的卷边收口工艺、表蒙的嵌装结构，外壳侧面预留了泄压孔结构，当表内弹簧管意外泄漏时，压力可以从泄压孔释放，避免表蒙爆裂伤人；底部接头与表壳的连接位置做了加强过渡结构，能承受安装时的拧紧力矩，不会出现接头与表壳连接处断裂的问题。做三维结构设计时，要注意预留安装操作空间：压力表表盘直径按照常规工业表的通用尺寸设计，安装时要保证表盘前方预留足够的读数空间，接头拧入时的扳手空间也要提前在管路布局时预留，避免出现扳手无法卡紧接头、安装后表盘被周边结构遮挡无法读数的问题。内部的弹簧管、传动齿轮机构虽然做了简化建模，但外部安装接口、外形尺寸完全匹配工业常用压力表的实际参数，做设备整体装配时，可以直接调用这个模型完成测压点的布局，不需要反复核对安装尺寸，能提升液压系统三维布局的设计效率，避免后期装配时出现干涉问题。
