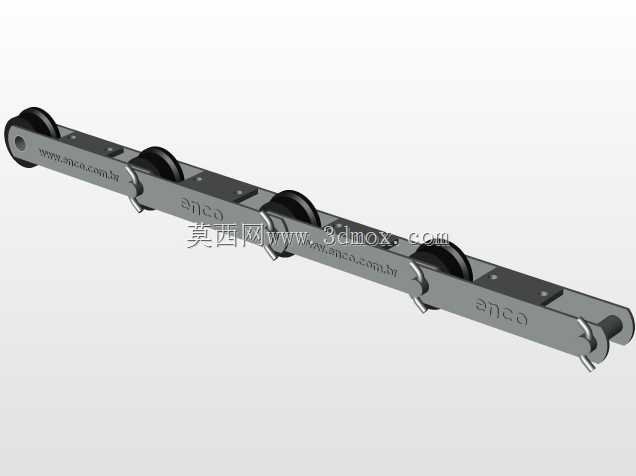

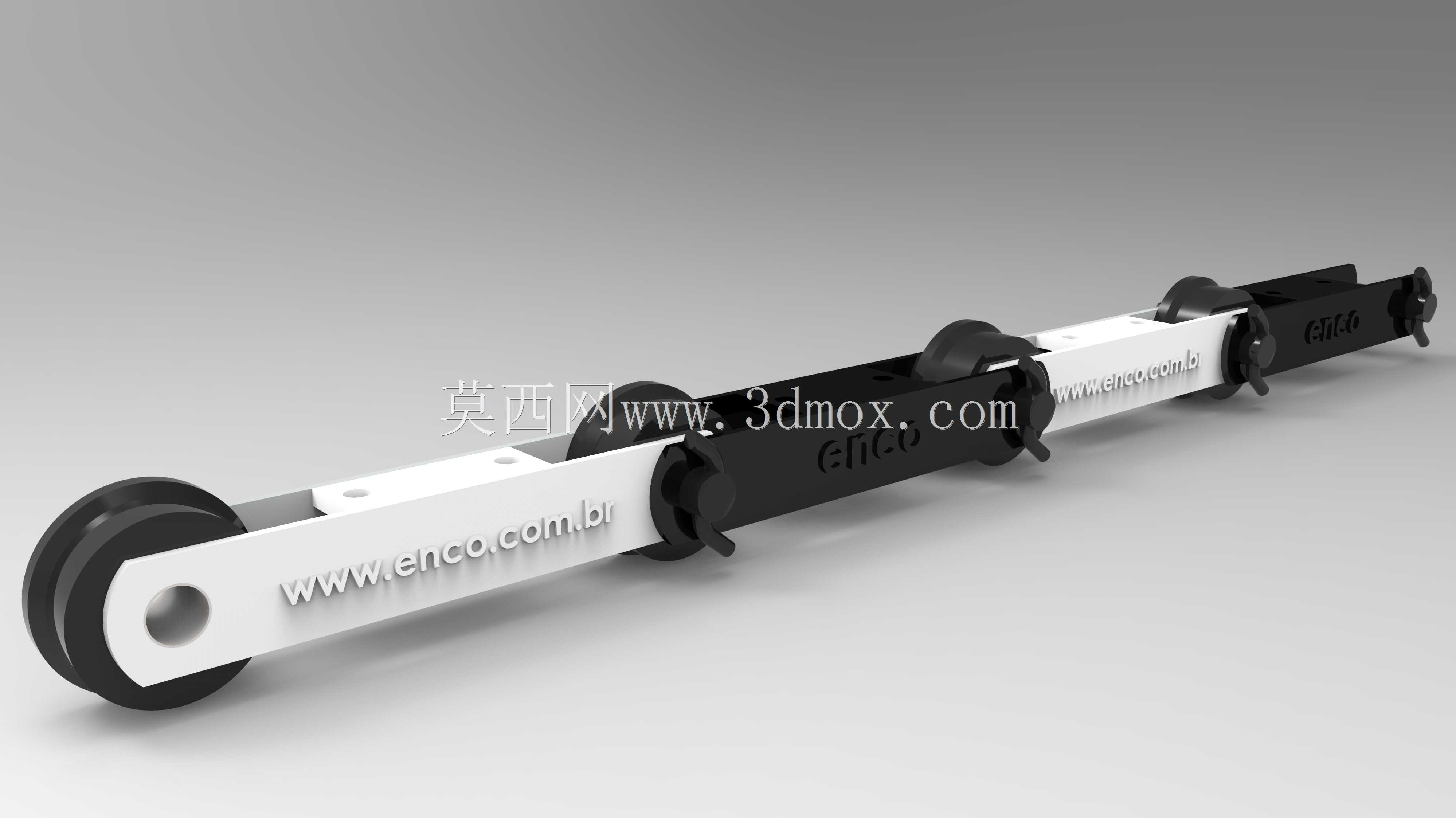

节距250mm带法兰滚轮中间焊翼输送链条

这类带法兰滚轮的输送链条，主要应用在重载散料输送、工位工件转运的长距离输送线场景中，常见于建材加工、粮食仓储、冶金辅线、汽车焊装线的工件输送工位，相比普通套筒滚子输送链，自带的法兰滚轮结构能直接卡在输送线的侧边导轨上，不需要额外加装导向附件，运行过程中不会出现链条跑偏、卡滞的问题，能适配水平输送、小角度倾斜输送的工况。链条的节距设定为250mm，属于大节距重载输送链规格，单节链板中部焊接的翼板是安装承载面的连接结构，翼板上预留的安装孔可以直接固定输送料斗、工装托盘或者防滑承载板，不需要在链板上二次打孔加工，避免了链板截面强度被削弱的问题，焊接位置选在链节中部，能让承载点的受力均匀分布在两侧链板上，不会出现单侧受力导致的链板扭曲、销轴偏磨的情况。设计这类链条的时候，首先要匹配输送线的额定负载，250mm的节距选型是为了适配大直径滚轮的安装空间，法兰滚轮的轮缘直径比滚轮本体大出一定尺寸，既能在导轨上滚动承载，又能起到侧向限位的作用，滚轮内部自带耐磨衬套，和销轴之间是滚动摩擦配合，相比滑动摩擦的普通链条，运行阻力能降低40%左右，长距离运行时的驱动功耗更小，销轴和外链板采用过盈压装配合，内链板和套筒之间也是过盈连接，滚轮和套筒之间保留合理的间隙配合，保证滚轮转动灵活的同时不会出现径向窜动。安装边界上，这类链条的单节宽度、滚轮突出高度都有固定的尺寸公差，配套的导轨需要匹配法兰轮缘的宽度预留导向槽，导轨的安装平面度误差需要控制在每米1mm以内，避免滚轮运行时出现局部卡滞，链条张紧装置的行程需要预留至少两个链节的长度，方便后期磨损后的张紧调整和链节更换，翼板的安装孔位是等节距分布，固定承载件的时候需要保证相邻翼板的平面度误差不超过0.5mm，防止工件放置后出现倾斜滑落的问题。实际使用中，这类链条能适应有少量粉尘、碎屑的工况，法兰结构能阻挡部分碎屑进入滚轮和销轴的配合间隙，延长维护周期，相比普通带附件的输送链，这种中间焊接翼板的结构，承载时的力臂更短，相同规格下能承受的垂直负载比侧装附件的链条高30%左右，适合输送单件重量较大的工件或者高密度散料，运行速度一般控制在0.2m/s到0.8m/s之间，速度过高会导致滚轮和导轨的冲击增大，加快滚轮轮缘的磨损。
