低惯性皮带式提升输送机构

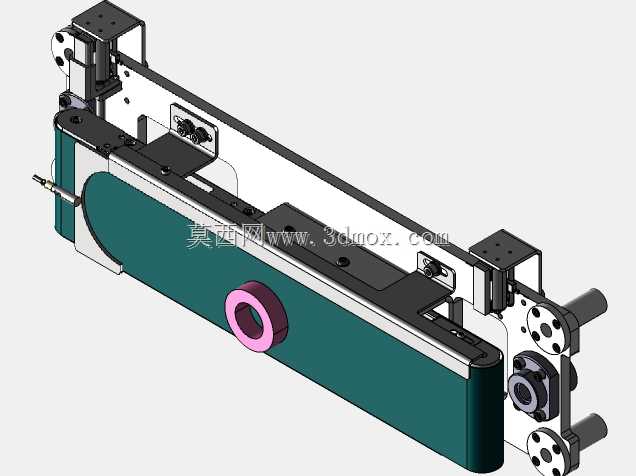

这款低惯性提升输送机构，主要面向3C电子组装、小件包装、精密零部件分拣等产线的短距离垂直提升与水平衔接输送场景，可直接嵌入现有自动化产线的工位间隙，完成不同高度工位间的小型工件转运，替代传统人工上下料的重复动作，适配重量较轻、节拍要求较高的小件输送需求。从结构设计来看，整体采用窄幅扁平式布局，主体框架以精加工板材拼接成型，主动辊与从动辊分别布置在机构两端，辊系采用精密轴承支撑，降低转动过程中的摩擦阻力，传动部分选用同步带搭配平皮带的组合结构，既保证传动比的精准性，又能让输送面保持平整，避免工件输送过程中出现卡滞、偏移问题。设计阶段重点考量了低惯性运行需求，所有运动部件均做了轻量化处理，辊轴采用空心轴结构，输送皮带选用高强度轻薄基材，整体运动部件的惯量控制在较低水平，可实现频繁启停工况下的快速响应，不会因为惯量过大出现启停冲击、皮带打滑或者定位偏差的问题，适配高速产线的节拍要求。机构两端预留了标准化的安装接口，顶部和侧部的安装座可直接与现有线体的铝型材框架、工位支架对接，不需要额外制作复杂的转接件，安装时仅需保证两端辊系的平行度、输送面的水平度即可完成调试，后期维护时可快速拆卸侧封板完成皮带更换、轴承润滑等常规保养操作。从安装边界来看，整体厚度控制在较薄的尺寸范围内，不会占用过多产线的横向空间，输送面的宽度适配常见的小型工装板、散件托盘，提升行程可根据实际工位高度差做适配调整，两端的张紧机构可快速调节皮带张紧力，避免长期运行后皮带松弛导致的输送精度下降。机构侧部预留了传感器安装位，可直接加装光电传感器、到位开关，实现工件到位检测、堵料预警等功能，无需额外焊接或者加工安装支架，能快速对接产线的控制系统，完成自动化输送的逻辑联动。实际运行过程中，皮带运行平稳，噪音控制在较低水平，不会对车间作业环境造成额外噪音干扰，低惯量的设计也让驱动电机的负载更小，可选用更小功率的驱动单元，降低整线的能耗水平。
