倾斜式皮带物料分级输送设备结构

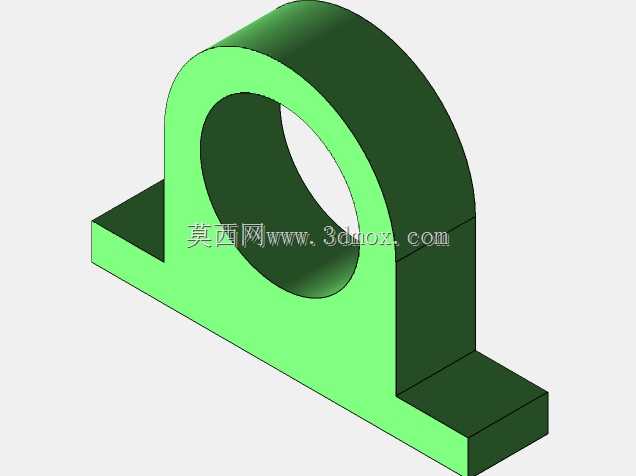

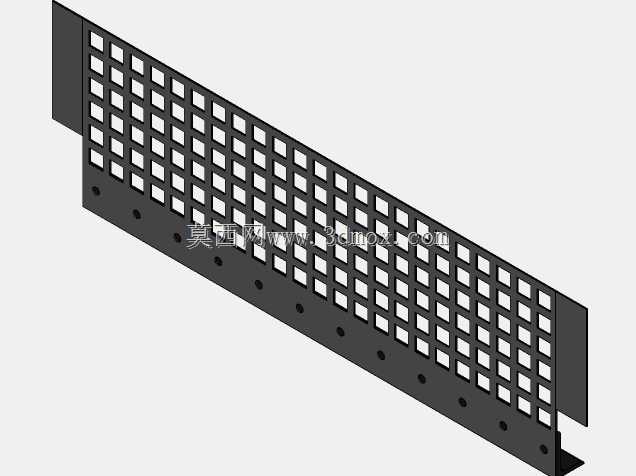

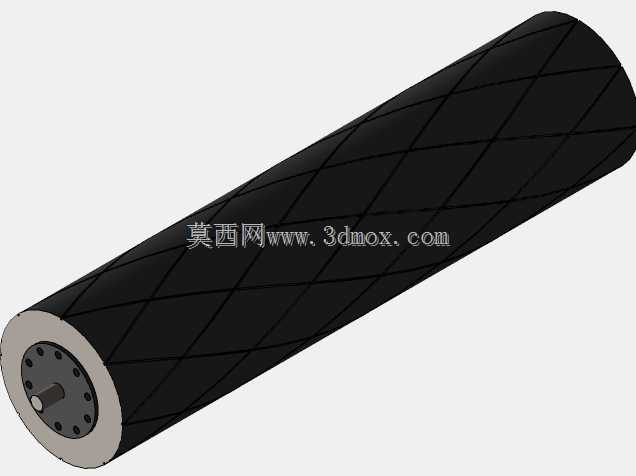

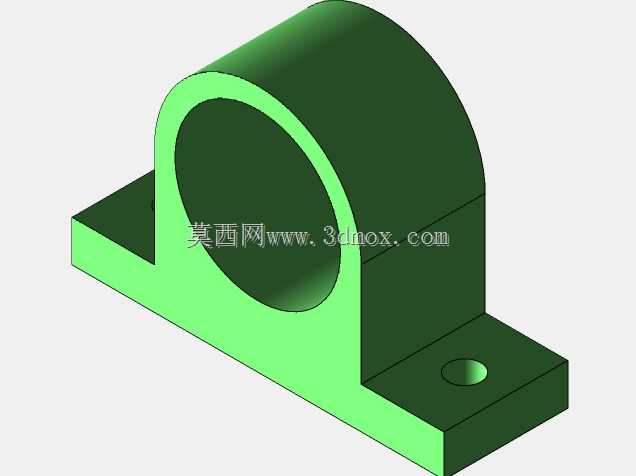

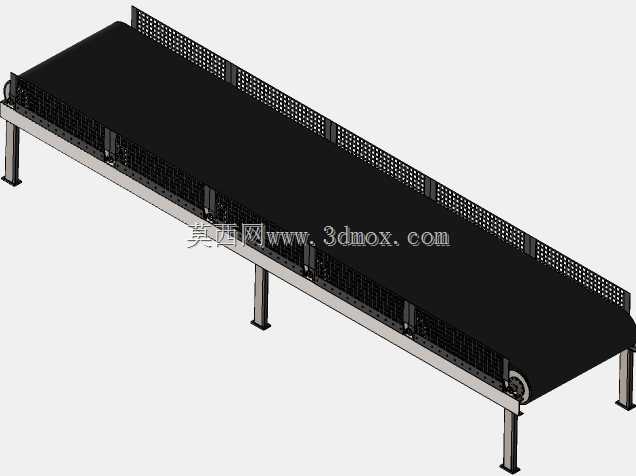

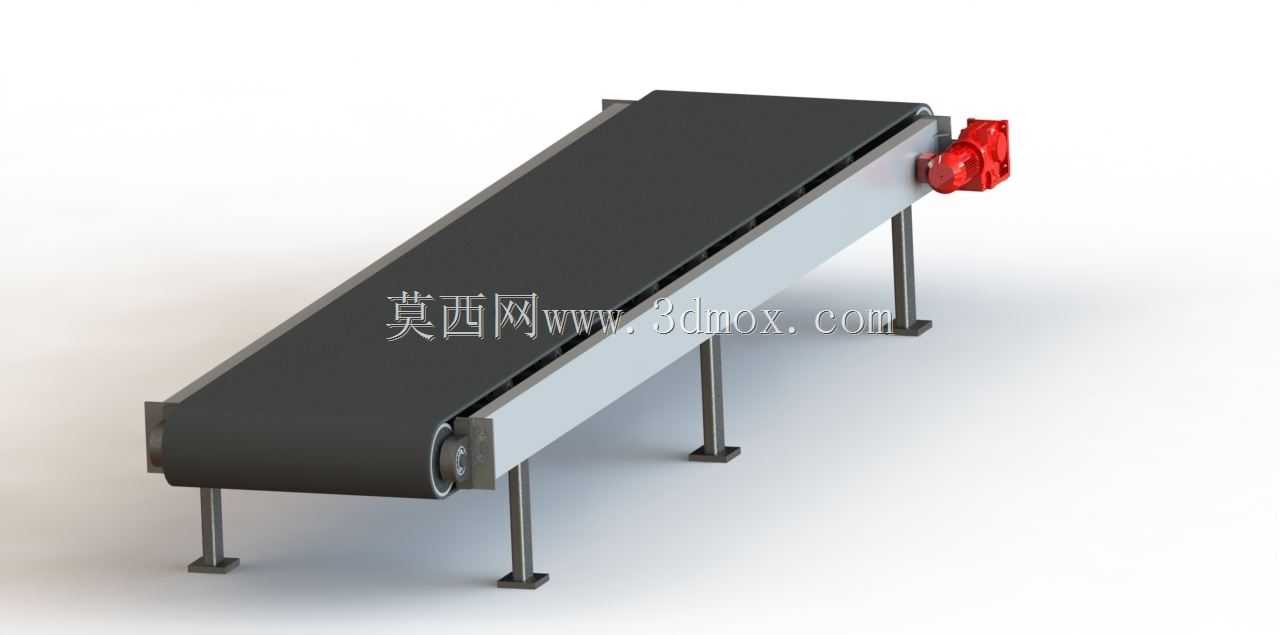

该设备为带倾斜布置角度的皮带式分级输送结构，主要应用于轻工加工、食品分装、零部件分拣、散料分级转运等生产场景，可衔接上游分拣工位与下游集料、包装或加工工位，完成不同规格物料的定向输送与分级导料作业。设备主体采用平型橡胶输送带作为承载构件，输送带环绕两端主从动滚筒形成闭合环路，驱动端配置侧装式减速驱动单元，通过联轴器与主动滚筒直连传递扭矩，可根据输送物料的重量、摩擦特性匹配对应运行线速度，避免输送过程中物料打滑、滚落。机架部分采用标准化矩形型钢焊接成型，整体为倾斜布置结构，支撑腿采用带地脚安装盘的立式支腿结构，可通过地脚螺栓与车间地面完成刚性固定，安装时需保证两侧机架的平行度公差控制在合理范围内，避免输送带运行过程中出现跑偏、蹭边等故障。设计阶段优先考虑了设备的安装边界适配性，整机宽度控制在常规输送线适配尺寸范围内，长度可根据现场工位间距做模块化调整，倾斜角度可根据物料的静摩擦角做适配选型，保证物料在输送过程中不会出现向下滑移的情况。两侧机架设置有挡边结构，可避免小尺寸散料从输送带侧边掉落，输送带下方间隔布置有托辊组，为承载段输送带提供连续支撑，避免重载工况下输送带出现下挠变形，影响输送平稳性。从动端配置张紧调节结构，可通过调整螺栓改变从动滚筒的轴向位置，实现输送带张紧度的调节，补偿输送带长期运行产生的蠕变伸长量，保证传动效率与运行稳定性。驱动单元侧装于机架头部一侧，可减少设备端部的安装占用空间，便于后期对驱动部件做维护保养，驱动单元与机架之间设置有减震安装垫，可降低运行过程中的振动传递，减少整机运行噪音。该结构可根据实际生产需求，在输送带对应位置加装分级拨料、检测传感器等附件，实现物料的在线分级筛选，适配多品类物料的连续输送作业需求，整体结构采用模块化设计思路，各部件可实现快速拆装更换，降低后期运维的备件成本与停机维护时长。安装时需保证设备整体的倾斜角度一致性，各支撑腿的安装平面需处于同一设计标高，避免机架出现扭曲变形，导致输送带运行阻力增大、部件异常磨损。
