立式单缸空气压缩机结构设计三维作品

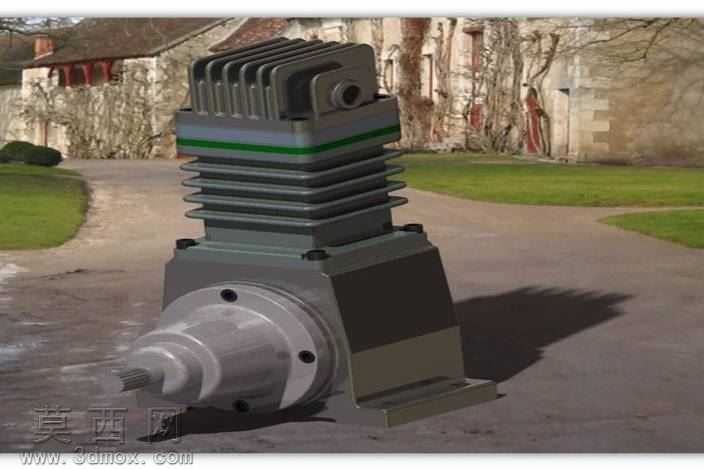

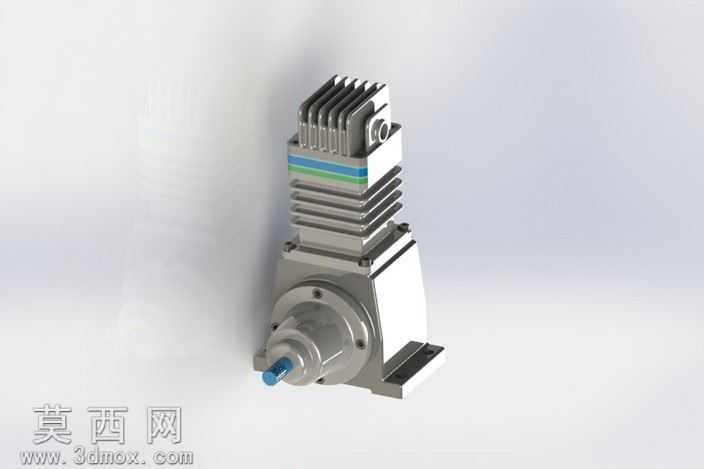

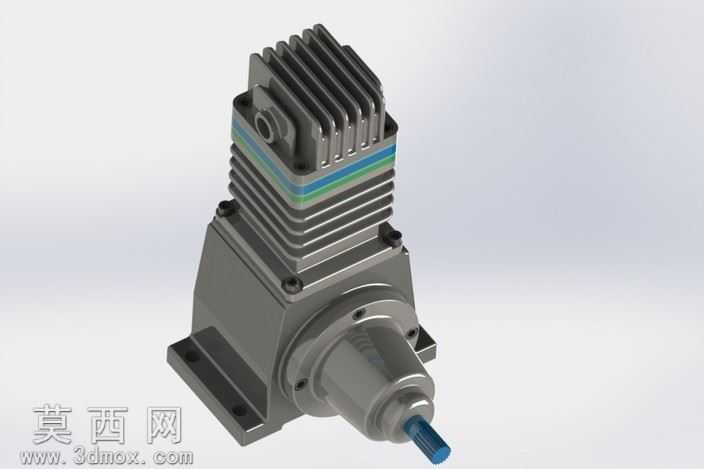

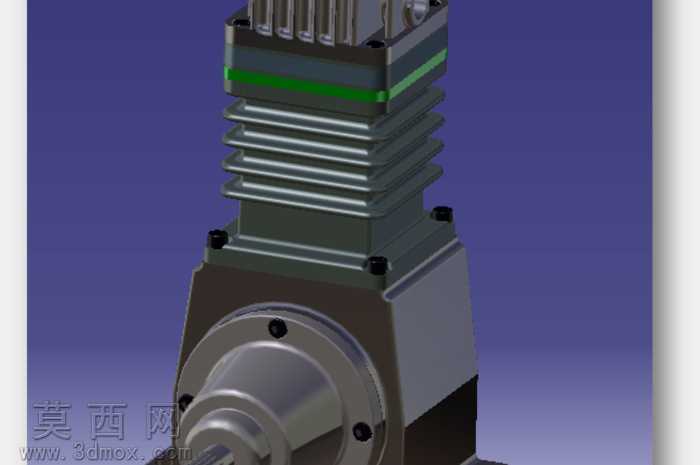

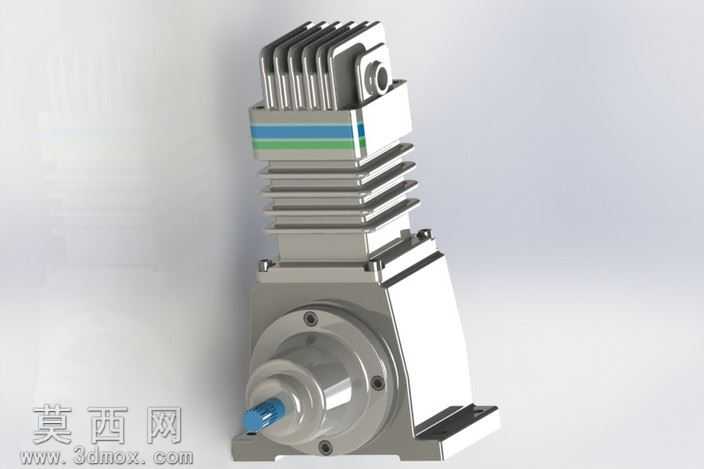

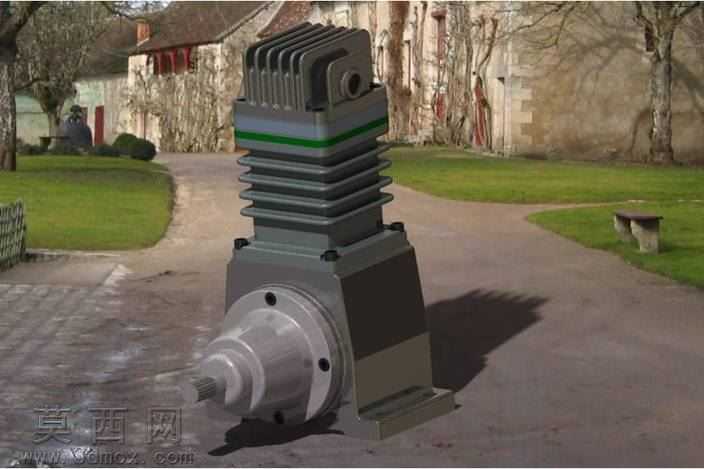

本作品为立式单缸空气压缩机的三维数字化设计成果，建模阶段依托参数化建模逻辑完成全零件的精准构建，首先对压缩机的核心功能模块进行拆解，分别完成动力输入轴组件、曲轴连杆传动结构、活塞压缩腔体、散热鳍片组、安装基座、缸体密封结构等独立零件的建模，建模过程中严格遵循机械设计公差配合要求，对轴类零件的轴肩定位、轴承安装位、密封槽结构，缸体的活塞行程空间、阀片安装位，散热鳍片的排布间距、壁厚参数都进行了精准的尺寸约束，确保各零件装配后无干涉、可实现预设的运动逻辑。材质与渲染阶段针对不同零件的实际工业材质进行了精细化的材质参数调整，输入轴端采用金属切削加工后的亮面金属材质，还原轴端加工的光洁质感；缸体与散热鳍片部分采用铸铝材质，调整材质的粗糙度与金属度参数，还原铸铝件表面细微的磨砂质感与金属反光特性；安装基座采用铸铁材质，适当降低金属度、提升粗糙度，模拟铸铁件厚重的哑光金属质感；密封件与垫片部分采用橡胶材质参数，调整漫反射颜色与低反光属性，区分金属与非金属零件的视觉差异。渲染阶段采用柔和的工业产品布光方案，通过主光源勾勒压缩机整体轮廓，辅助光源补全暗部结构细节，添加微弱的环境反射提升金属材质的真实感，最终呈现出清晰展示产品结构的渲染效果。结构设计上采用立式单缸布局，顶部设置多组平行排布的散热鳍片，增大压缩缸体的散热面积，保障设备运行过程中的热量散发；中部为缸体主体结构，集成了进气、排气的阀组安装位；下部为传动腔体与安装基座，基座设置带安装孔的固定支脚，可实现设备的稳固安装；动力输入轴从侧部伸出，可连接动力源带动内部曲轴连杆结构，将旋转运动转化为活塞的往复运动，实现空气压缩的核心功能。整体建模过程遵循从整体布局到细节拆分的设计思路，先确定压缩机的整体尺寸比例与核心行程参数，再逐一细化各零件的结构细节，最终完成整机的虚拟装配，验证了结构的合理性与运动可行性，完整还原了立式单缸空气压缩机的工业结构特征。
