卧式多级离心泵结构三维设计

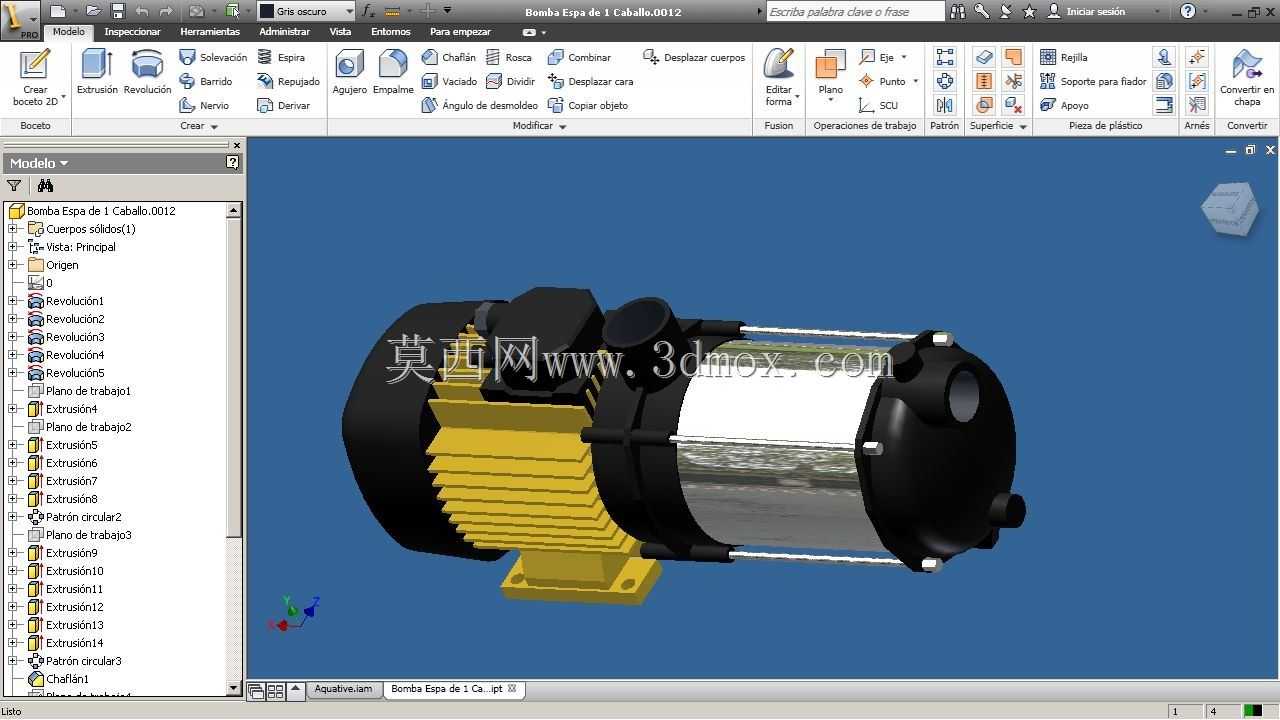

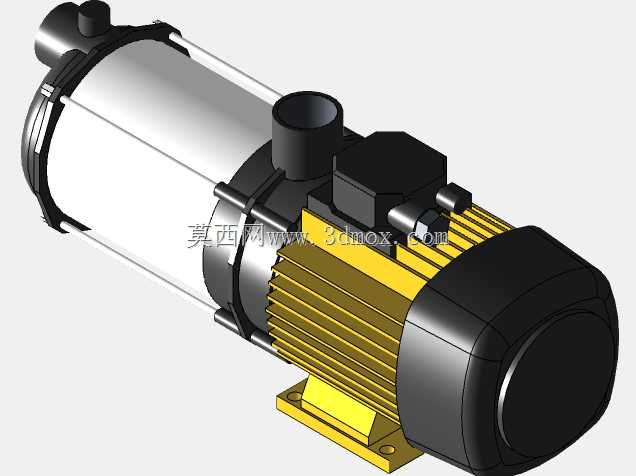

该模型还原的是卧式单吸多级离心泵的完整装配结构，这类泵体在民用供水、工业循环水系统、小型暖通增压管路中应用十分广泛，尤其适配对扬程有一定要求但流量需求适中的管路场景，比如楼宇中层供水补压、小型生产设备冷却循环供水、净水处理单元的流体输送环节，相比立式泵其卧式安装的结构重心更低，运行时的振动幅度更小，对安装基础的承重要求更宽松，适合布置在地面设备层无需预留顶部吊装维护空间。从结构设计逻辑来看，模型完整复现了泵体的核心组成：进水段的导流腔做了圆弧过渡处理，能最大程度降低流体进入叶轮前的紊流损失，中段的多级叶轮导叶结构采用堆叠式装配，每一级叶轮对应匹配的导叶流道做了等速螺线优化，可逐级提升流体压力，满足不同扬程工况的适配需求；出水段的流道做了扩压设计，能将流体的动压有效转化为静压，减少出口段的压力脉动。泵体的动力端采用了标准法兰安装的电机直联结构，省去了中间联轴器的传动损耗，电机与泵体的连接支架做了加强筋布局，既保证同轴度装配精度，也能避免长期运行出现连接位变形。密封结构上，泵轴穿缸位置采用了机械密封装配位，相比填料密封其泄漏量更低，维护周期更长，适合输送清水或物理化学性质类似清水的介质。安装边界方面，模型底部的安装底座采用了整体式铸铁支座结构，预留了四个对称布置的地脚螺栓安装孔，安装时可直接匹配预埋螺栓固定，进水口与出水口均采用标准管螺纹接口，可直接对接同管径的金属管路或PPR管路，无需额外制作转换接头。泵体的散热结构做了外露式散热鳍片设计，在电机端与泵体连接段布置了横向散热筋，长时间连续运行时可通过空气对流带走轴承位与密封位的摩擦热量，避免过热导致密封件老化失效。建模过程中对各零件的装配公差做了匹配还原，比如叶轮与泵轴的配合采用过渡配合，轴承位与轴承内圈的过盈配合量符合通用泵类设计规范，导叶与中段壳体的定位止口做了间隙预留，方便现场拆解维护时的零件拆装，不会出现止口咬死无法拆解的问题。
