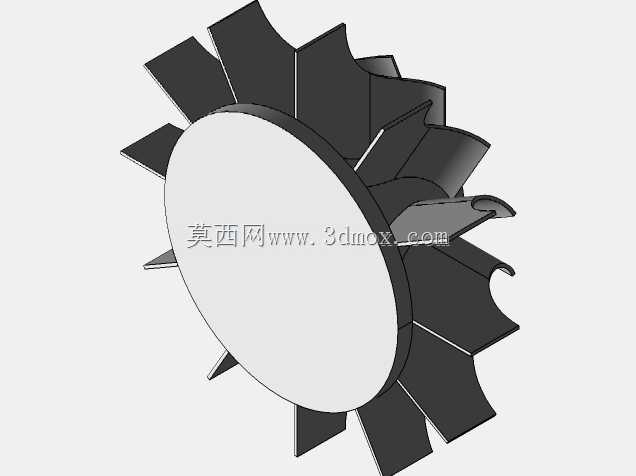

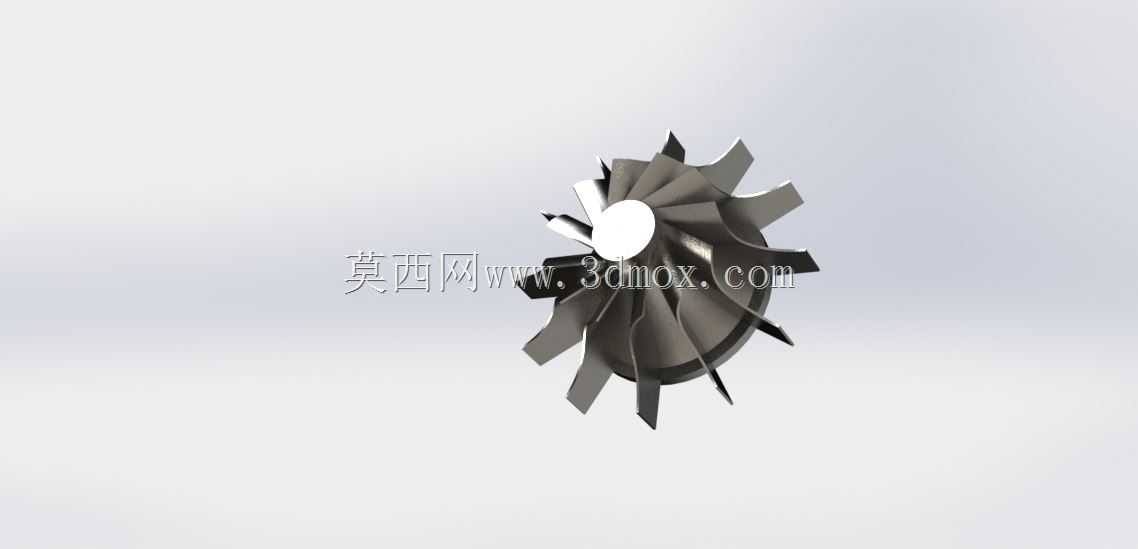

离心式流体输送设备径向叶轮结构

在流体输送类设备的核心做功单元里，这类径向叶轮的结构设计直接决定整机的运行效率与工况适配范围，日常在清水输送、工业循环水系统、低压流体增压场景中，这类叶轮是单级离心泵最常采用的做功结构。从实际运行逻辑来看，叶轮随泵轴高速旋转时，会通过叶片对叶轮流道内的流体做功，将轴功转化为流体的静压能与动能，流体从叶轮中心的吸入腔进入后，沿叶片间的流道被径向甩出，最终进入泵壳的蜗室完成动能到压力能的转换，实现流体的加压输送。设计这类叶轮时，首先要匹配对应泵型的比转速参数，确定叶片的进口安装角、出口安放角，以及叶片的数量与包角，避免流道内出现严重的脱流、涡流损失，同时要兼顾叶轮的动平衡性能，每个叶片的型线偏差、重量偏差都要控制在合理区间，防止高速旋转时产生过大的径向力，造成泵轴振动、轴承过早磨损的问题。从安装边界来看，叶轮中心的轴孔要与泵轴采用过渡配合，通过键连接传递扭矩，轴向靠轴肩与叶轮螺母完成锁紧定位，安装时要保证叶轮出口与泵壳密封环的间隙在设计范围内，间隙过大会造成回流损失降低效率，间隙过小则可能在运行热膨胀时出现摩擦剐蹭。叶片采用后弯式型线设计，相比前弯叶片更适配离心泵的大流量、中低扬程工况，运行时的功率特性更平稳，不容易出现过载问题；叶轮的轮盘与轮盖结构要保证足够的刚度，避免高速旋转下出现过大的形变，影响流道的通流精度。在实际选型匹配时，要根据输送介质的特性调整叶轮的过流表面粗糙度，输送含少量颗粒的介质时还要适当加厚叶片进口边，提升抗冲蚀磨损能力，而输送洁净流体时则可以降低表面粗糙度，减少沿程摩擦损失。这类叶轮的三维建模过程中，要重点保证叶片型线的光滑过渡，每个截面的翼型数据要准确衔接，不能出现局部的凹凸拐点，否则会直接破坏流道内的流场分布，建模完成后还要做初步的质量属性校验，确认质心与旋转轴的重合度，提前预判动平衡校正的余量，减少后续实物加工后的校正工作量。
