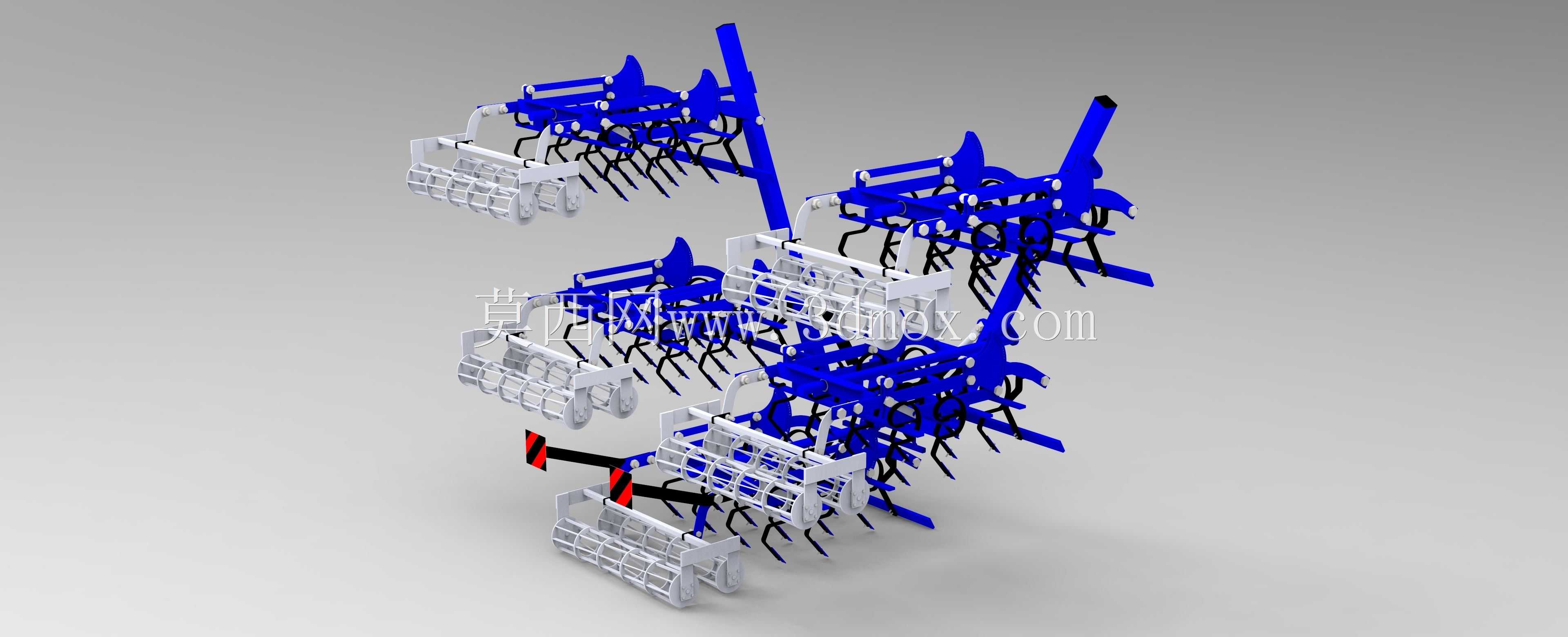

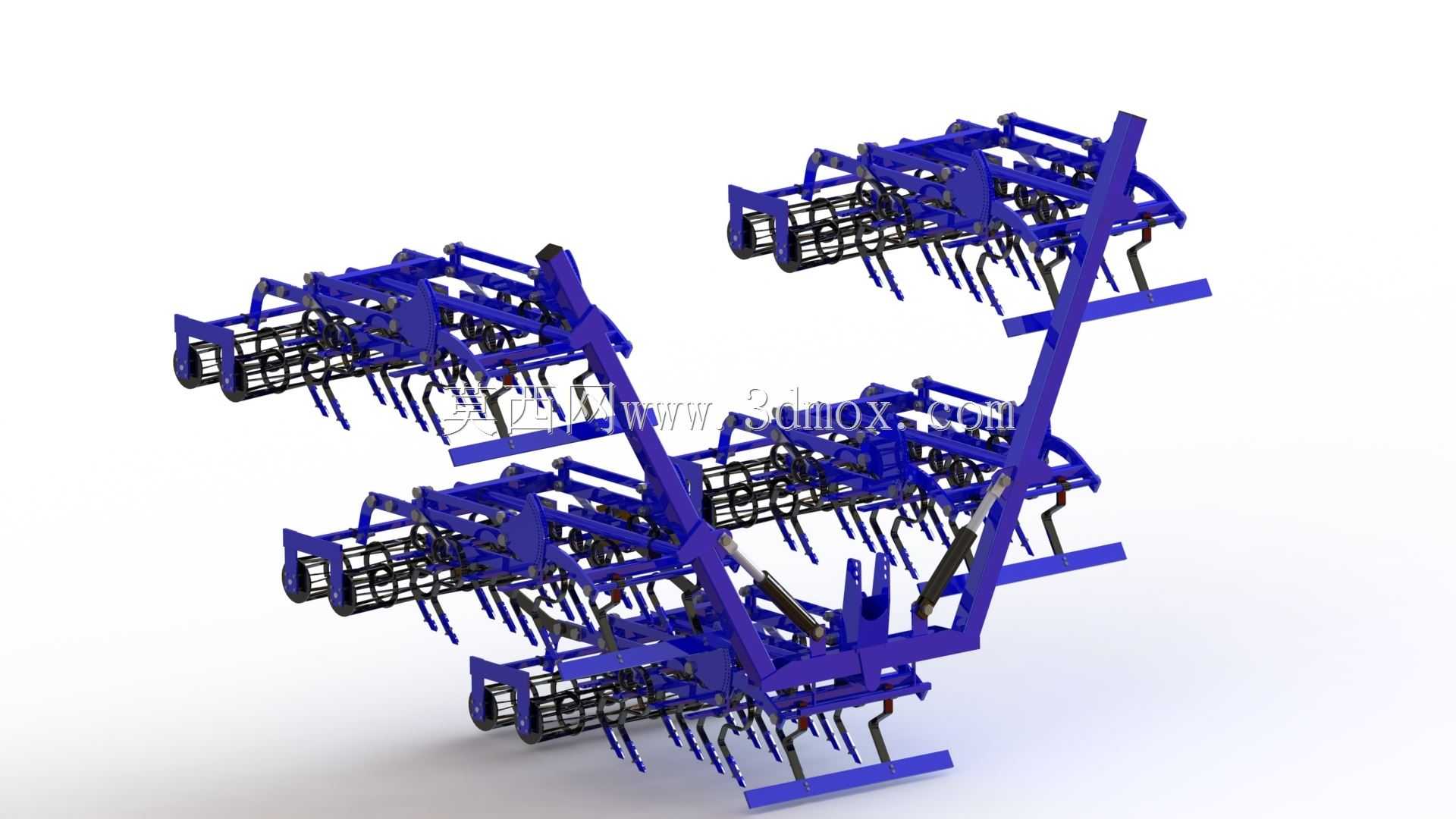

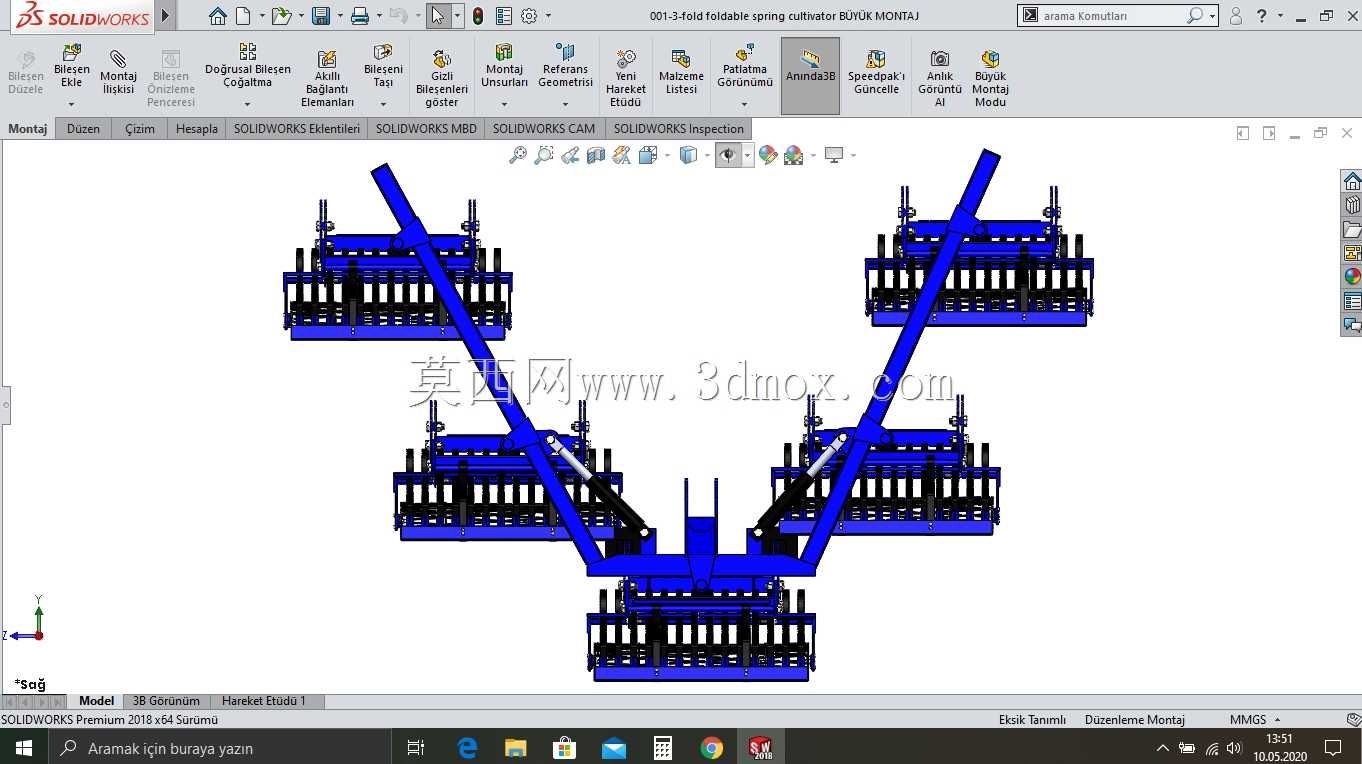

三折叠式农田耕耘作业设备结构

这款折叠式耕耘设备主要适配大马力拖拉机后悬挂作业场景，针对大田块播前整地、收后浅耕灭茬的作业需求设计，三折叠的机架结构能在道路转移时将两侧作业段向上折起，大幅压缩整机通行宽度，满足乡村道路、田埂便道的通行限宽要求，作业展开后可覆盖较宽的作业幅宽，减少田间往返走行的次数，降低作业过程中的油料消耗与轮胎压地占比。从结构设计逻辑来看，机架主体采用矩形钢管焊接成型，主承力梁做了加厚处理，对应悬挂连接点位置加焊了加强筋板，避免大阻力作业时出现机架变形、焊缝开裂的问题；折叠段的铰接点选用耐磨衬套配合销轴连接，配合液压油缸实现折叠与展开动作，作业状态下两侧折叠段可通过机械锁止机构与主机架刚性固定，防止作业过程中机架晃动导致耕深不一致。每段作业单元都配置了独立的弹齿组件与碎土辊，弹齿按照交错排布方式安装，作业时可切入土层破除板结，将表层作物残茬、杂草翻埋至土层下方，后方的碎土辊可同步将翻起的土块压碎整平，让作业后的土层达到上虚下实的播前状态，弹齿的安装座预留了调节余量，可根据不同土壤质地、农艺要求调整弹齿入土角度与作业深度。设备的悬挂连接尺寸符合主流大马力拖拉机的三点悬挂安装标准，上拉杆与下拉杆的连接点位置做了多档位孔位设计，可适配不同马力段、不同提升行程的拖拉机挂接，安装时无需额外改装悬挂机构；折叠状态下整机重心靠近拖拉机悬挂点，可减少转移过程中对拖拉机前桥的配重压力，提升道路行驶的稳定性。在田间作业时，展开后的机架各段可随地形小幅仿形，避免局部位置因地面起伏出现耕深过深或漏耕的问题，弹齿选用耐磨弹簧钢加工，遇到土层内的石块、树根等障碍物时可产生弹性避让，减少弹齿断裂、变形的概率；液压管路的排布沿着机架内侧固定，避开了作业时土石飞溅的区域，管路接头处做了防尘密封处理，降低田间作业时管路磨损、进灰导致的液压系统故障。碎土辊的间隙可根据碎土粒度要求调整，针对黏重土壤可适当调小辊条间隙增强碎土效果，沙质土壤则可放大间隙减少作业阻力，各折叠段的液压油缸配置了液压锁，作业过程中即使出现管路泄压，折叠段也不会意外下落，保障田间作业与道路转移的安全性。
