农用悬挂式秸秆切碎还田设备结构

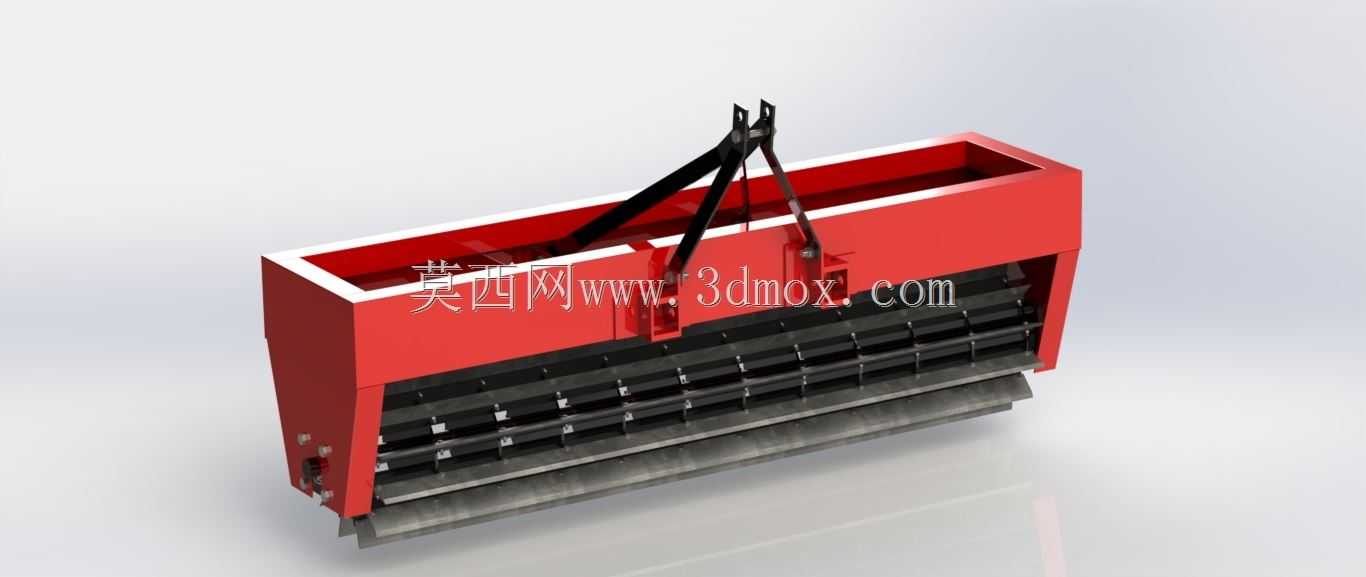

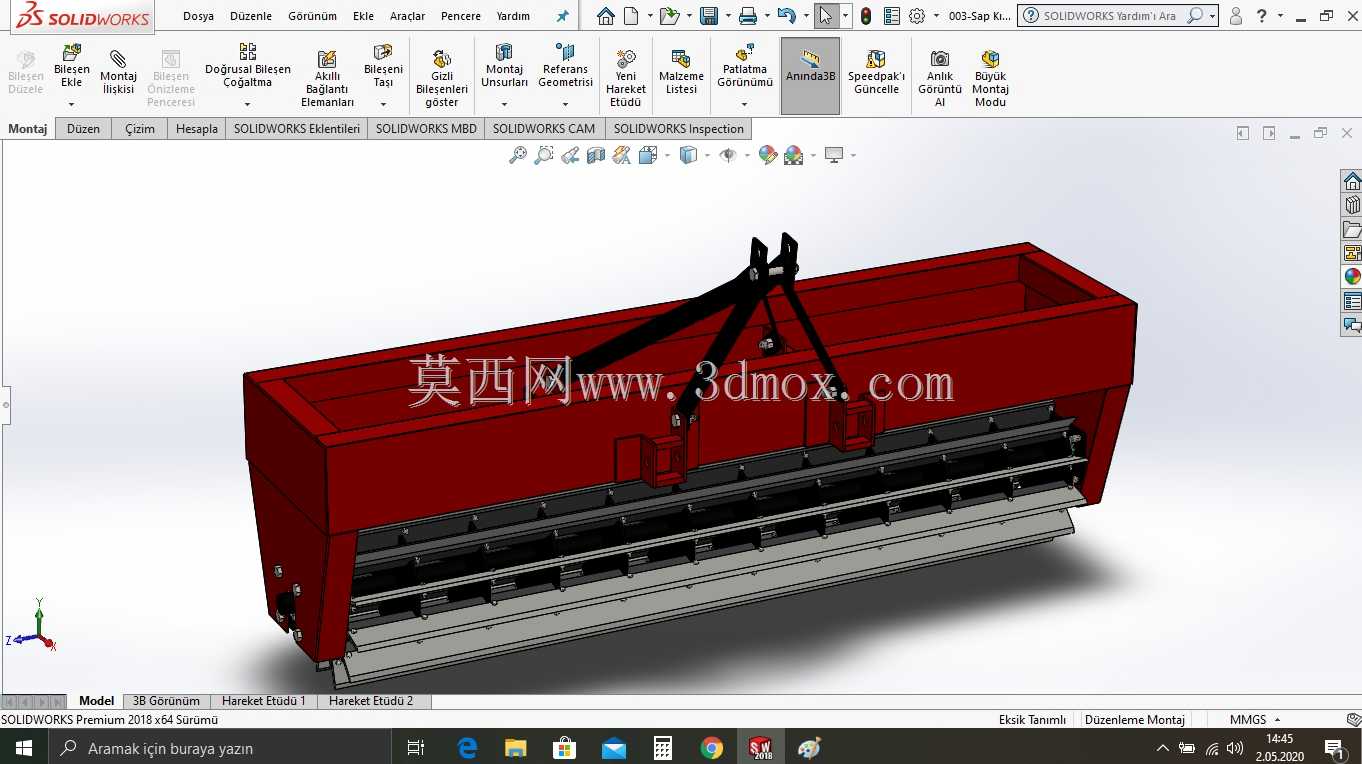

这款切碎设备主要适配大马力轮式拖拉机后置三点悬挂接口，作业时随拖拉机行进同步完成田间秸秆的粉碎抛撒作业，核心应用场景覆盖北方旱作玉米产区、南方稻油轮作区的作物秸秆就地还田工序，也可搭配果园行间作业场景，完成枝条、杂草的切碎还田处理，替代传统秸秆焚烧、离田清运的高成本作业模式。从结构设计逻辑来看，设备整体采用框架式焊接箱体作为承载主体，上部敞口进料区域对应拖拉机悬挂提升后的作业高度，可直接承接直立秸秆或铺放秸秆的喂入，箱体内部沿作业幅宽方向排布多组锤爪式切碎动刀，动刀座通过螺栓紧固在横向刀辊上，刀辊两端采用带座外球面轴承支撑，可适配田间作业的粉尘、振动工况，降低日常维护的拆装难度。设备下部设置可调高度的拖板与定刀组合结构，定刀通过螺栓固定在箱体下沿，与高速旋转的动刀形成剪切间隙，作业间隙可通过调整螺栓进行微调，针对不同含水率、不同韧性的作物秸秆，可匹配对应的剪切间隙保证切碎长度合格率，避免长秸秆缠绕刀辊影响作业效率。上部设置的悬挂架采用加厚钢板焊接成型，三个悬挂点的孔位尺寸严格匹配农用拖拉机后置悬挂的国标安装尺寸，上拉杆连接点设置多档位调节孔，可根据作业地形调整设备的作业倾角，保证切碎刀辊与地面保持平行，避免出现一侧作业过深打土、一侧留茬过高的问题。设备两侧的侧板采用加厚耐磨钢板制作，可阻挡作业过程中碎秸秆向外飞溅，同时对刀辊两端形成防护，避免秸秆缠绕轴承座，侧板下部设置可更换的耐磨衬板，长期作业磨损后可单独更换，无需整体更换侧板，降低设备使用成本。刀辊的动刀采用对称式排布设计，旋转过程中可实现动平衡，降低高速旋转时的整机振动，减少对拖拉机悬挂系统的冲击载荷，设备后部的抛撒导板采用弧形结构设计，切碎后的秸秆在刀辊高速旋转产生的气流带动下，沿导板均匀抛撒在田间地表，避免碎秸秆堆积影响后续旋耕、播种作业。从安装边界来看，设备整体幅宽适配50-90马力段拖拉机的配套要求，作业时最低留茬高度可通过拖板调节至5厘米以内，悬挂提升后设备最低点距离地面高度大于30厘米，可满足田间转场的通行要求，整机重量控制在拖拉机悬挂提升载荷的允许范围内，无需额外加装配重即可保证作业时机头的附着力。
