小型农用轮式拖拉机整机结构三维设计

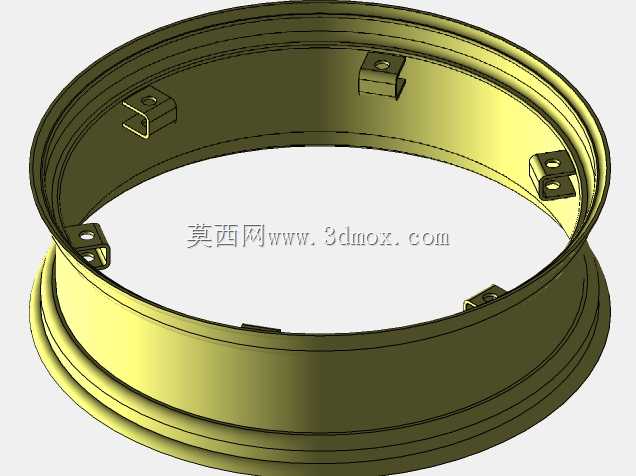

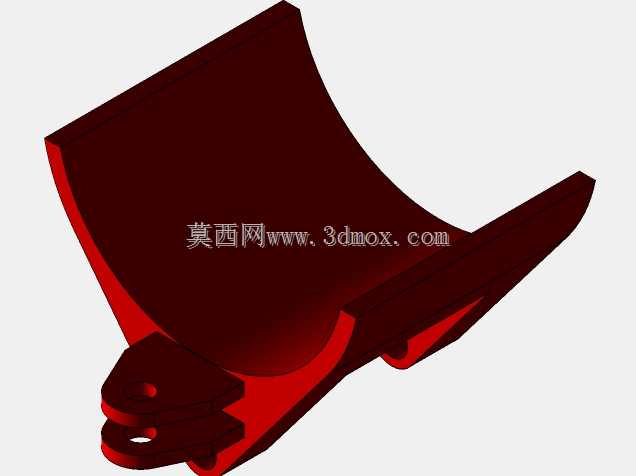

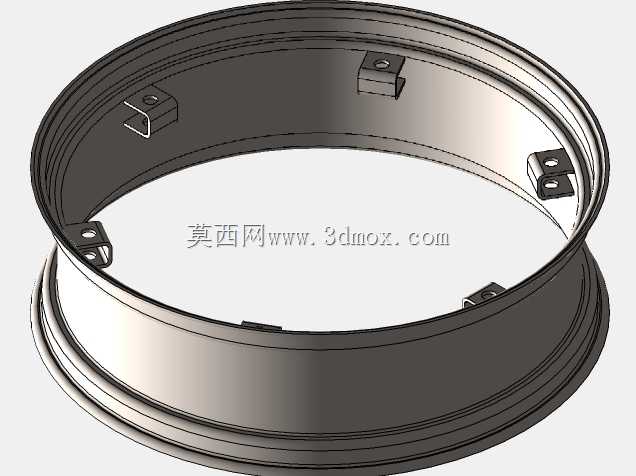

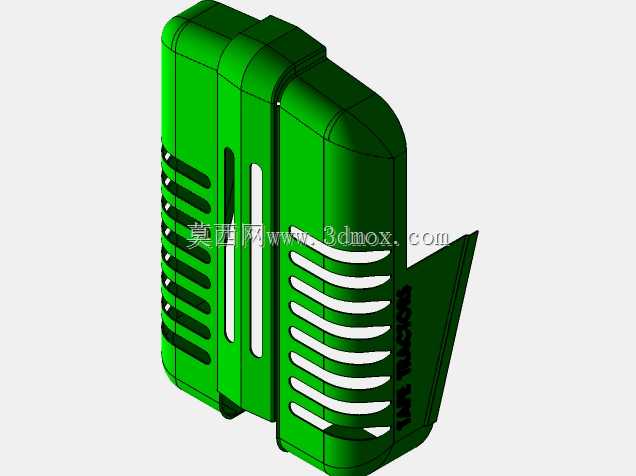

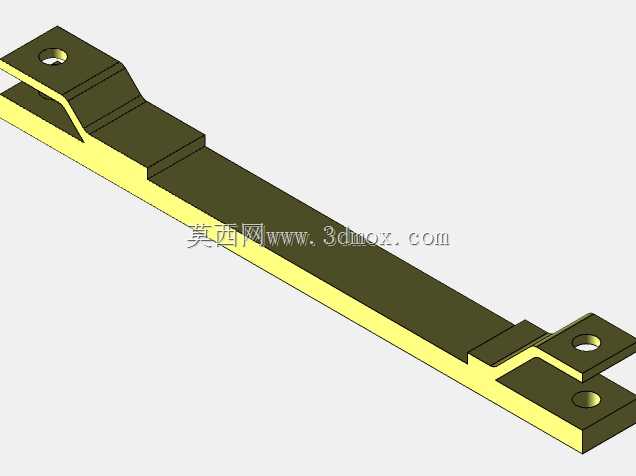

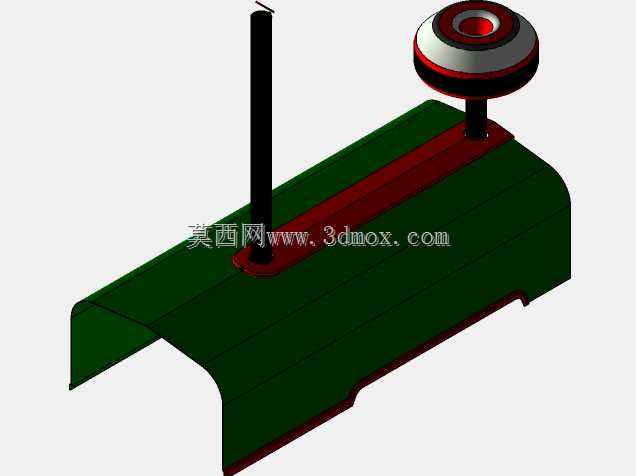

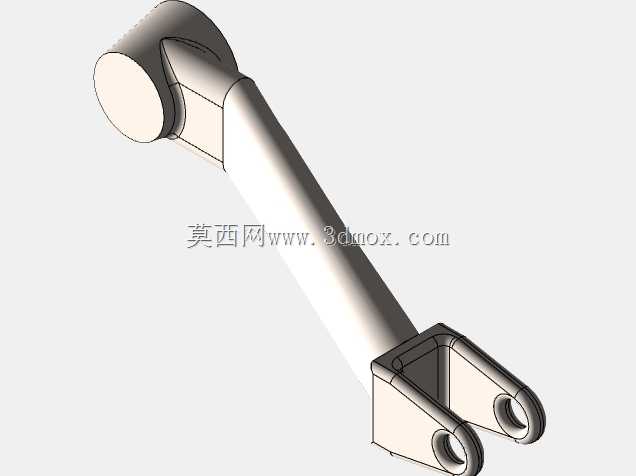

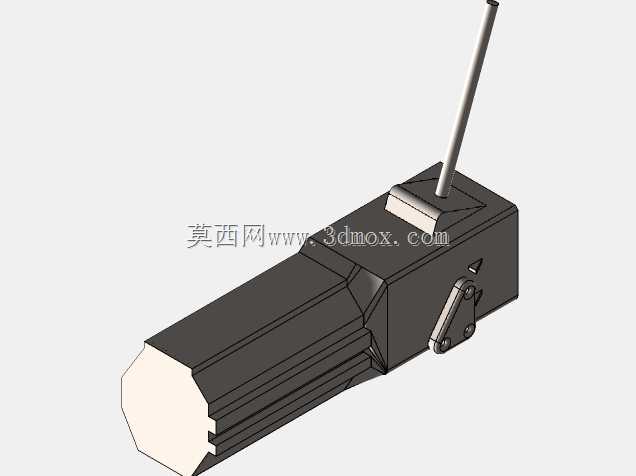

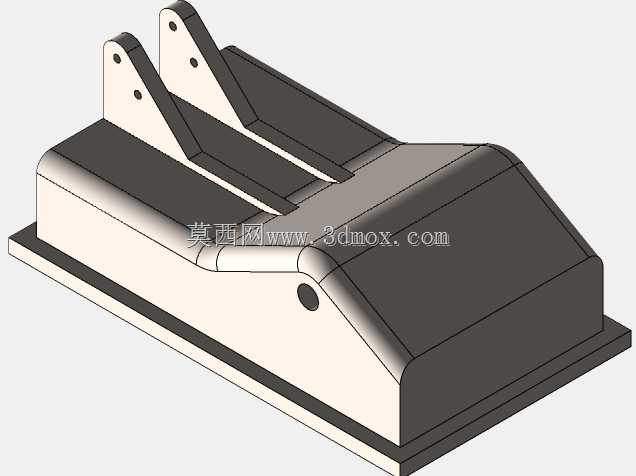

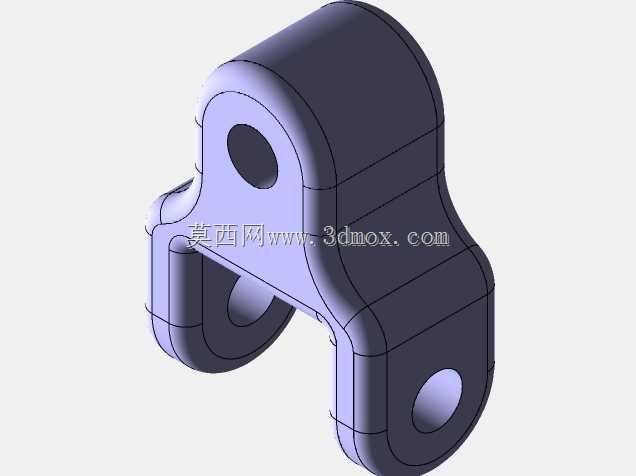

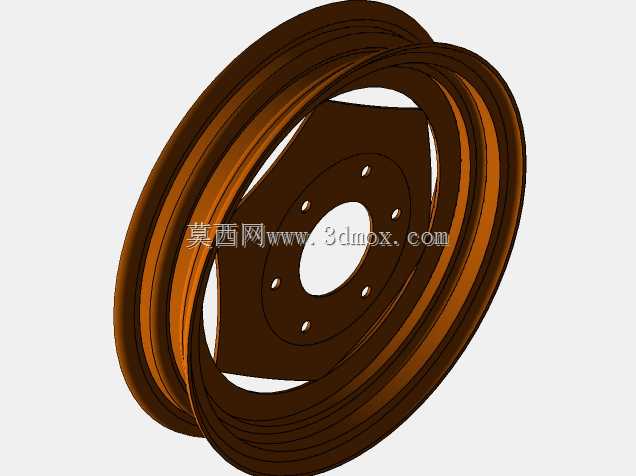

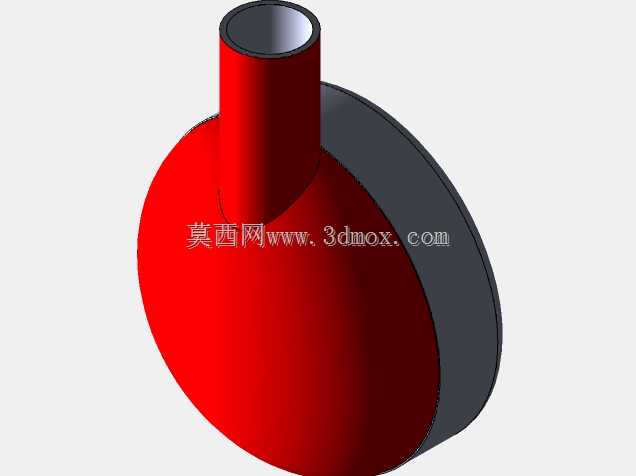

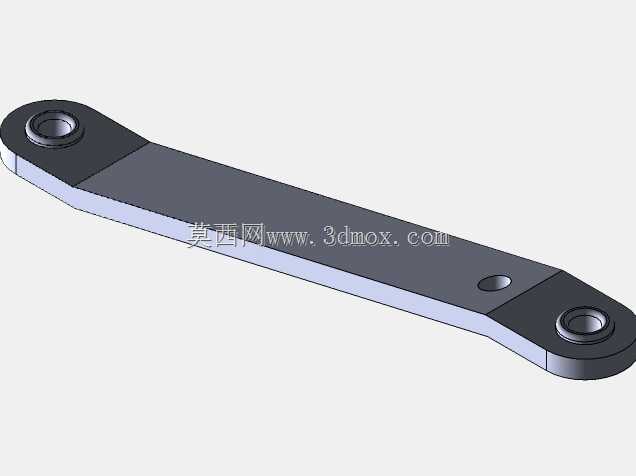

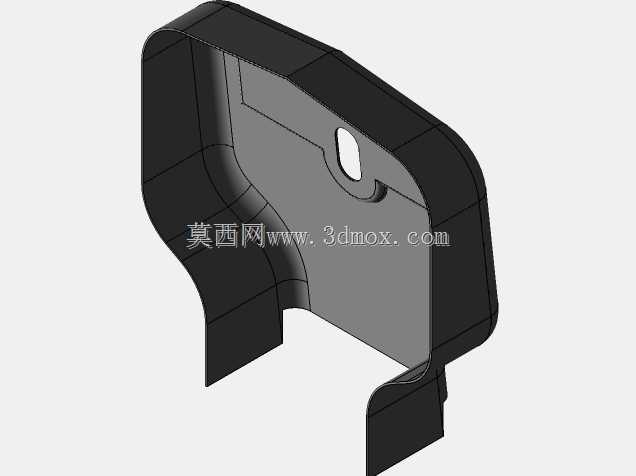

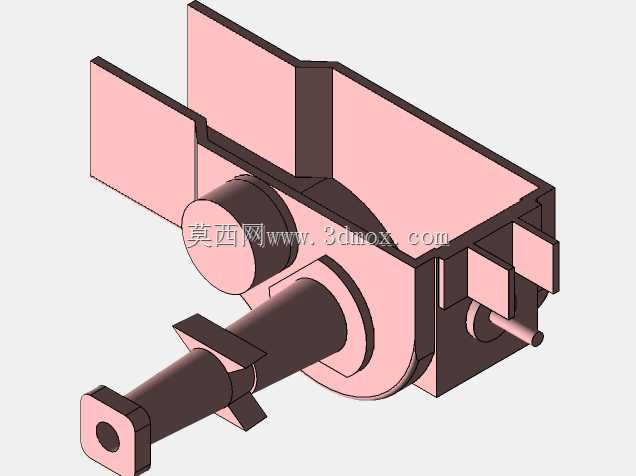

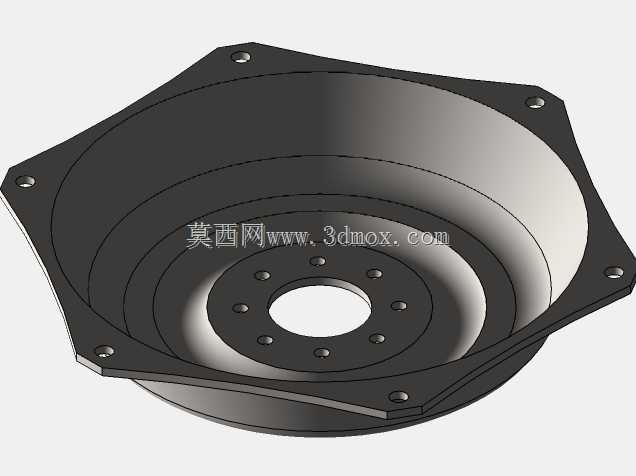

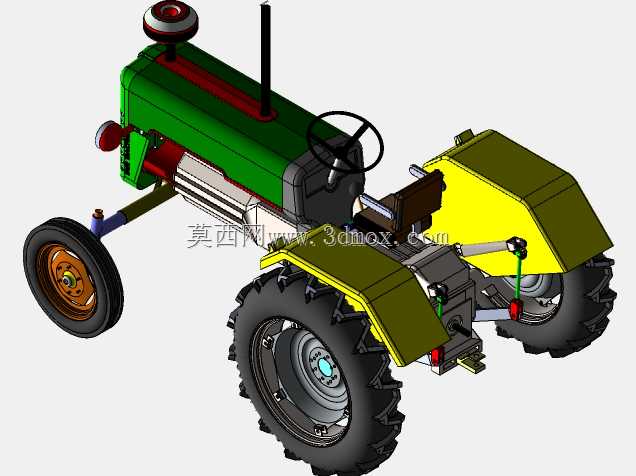

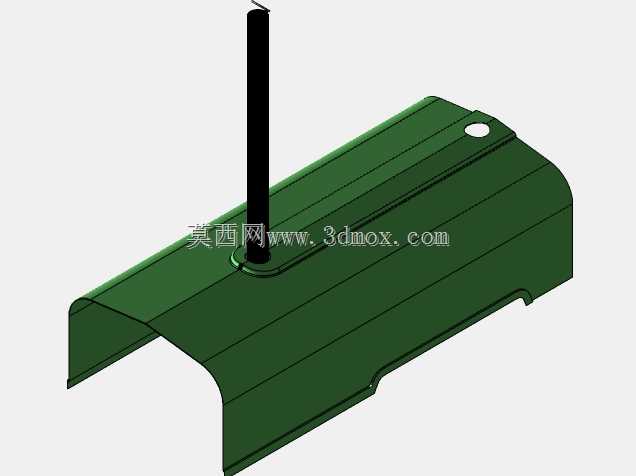

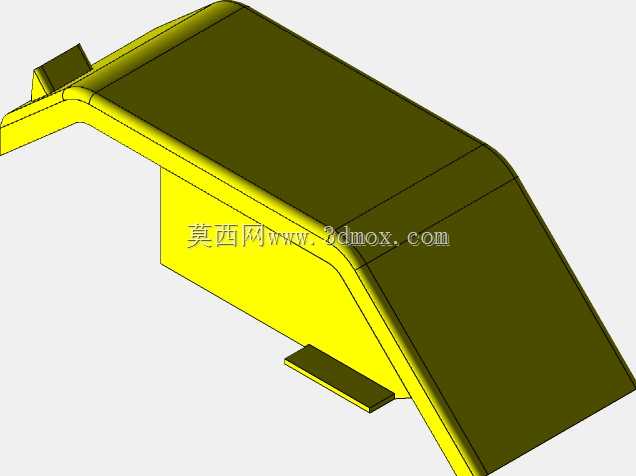

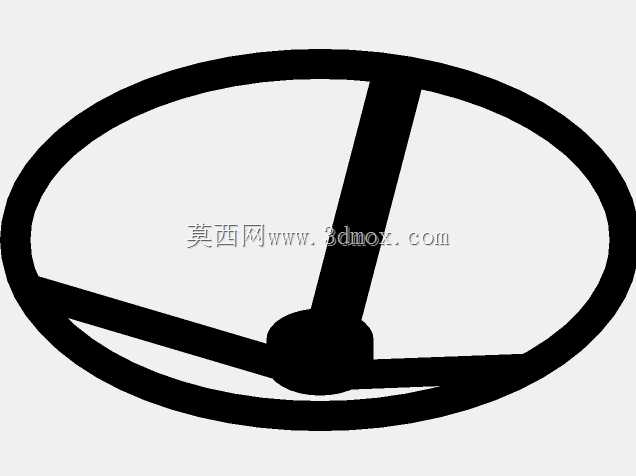

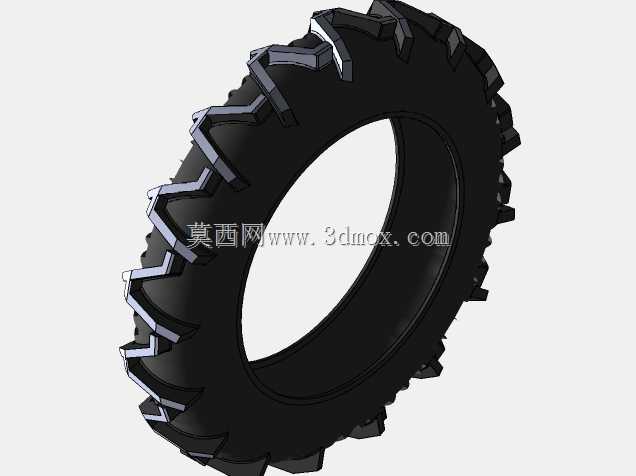

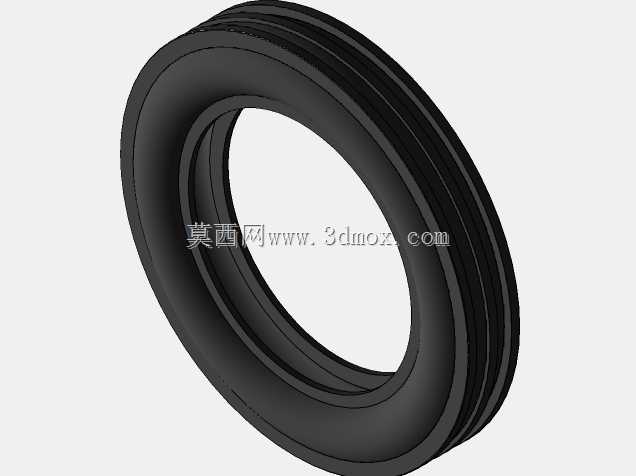

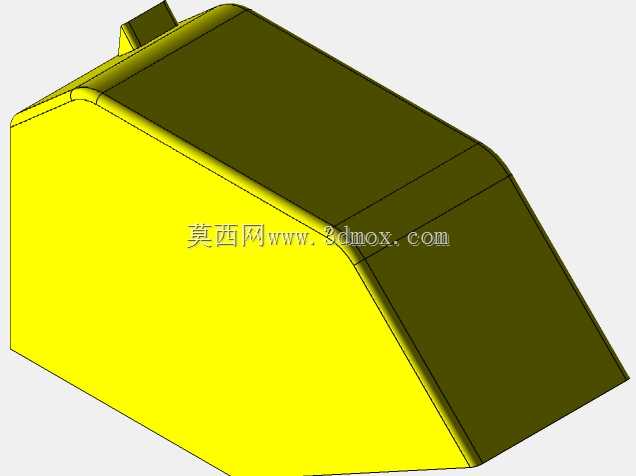

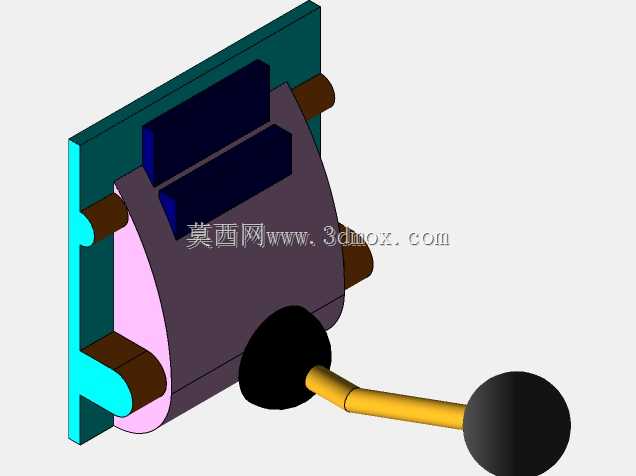

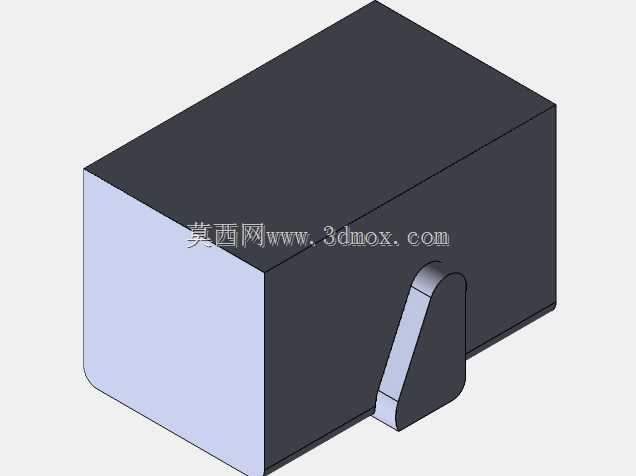

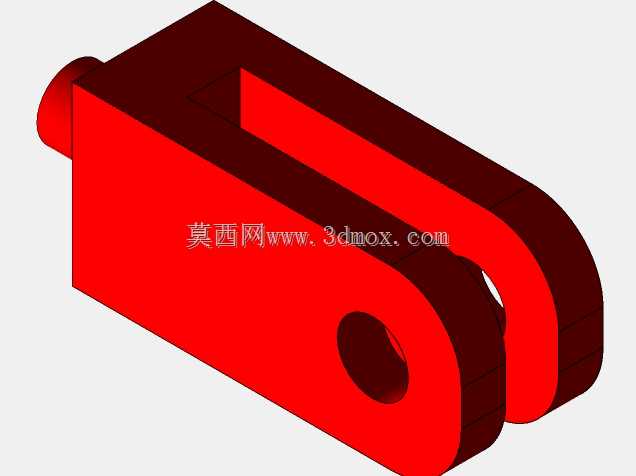

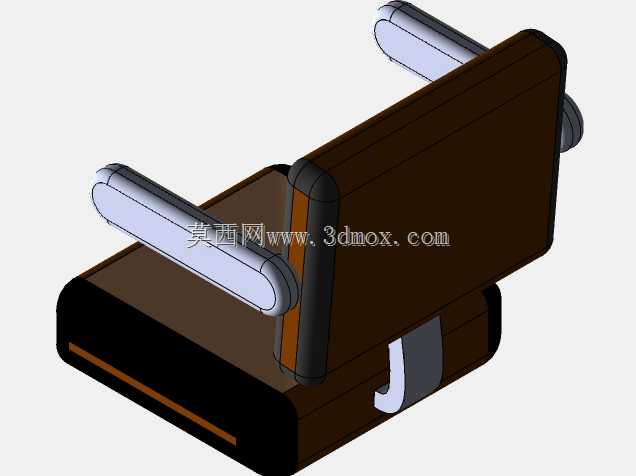

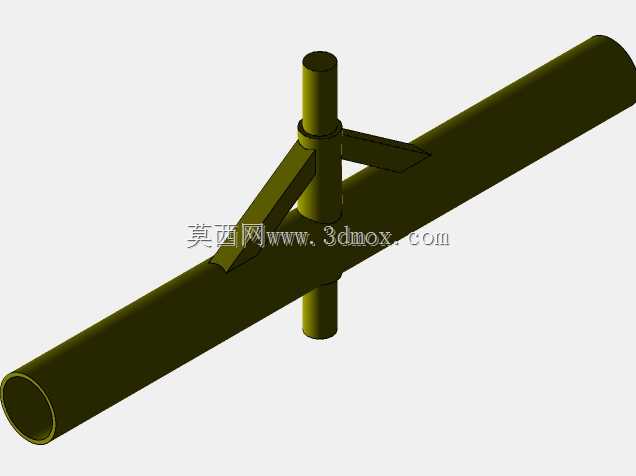

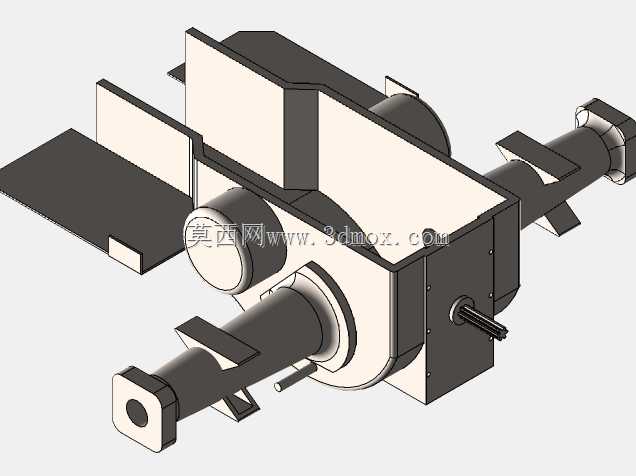

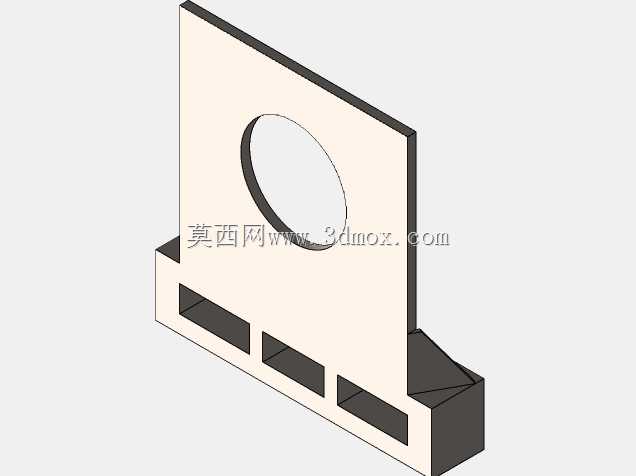

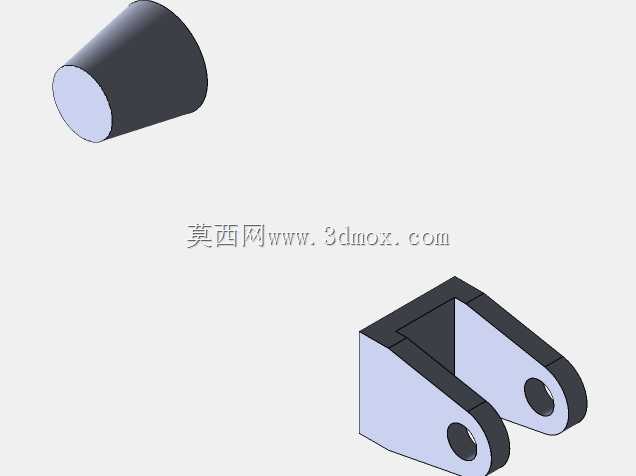

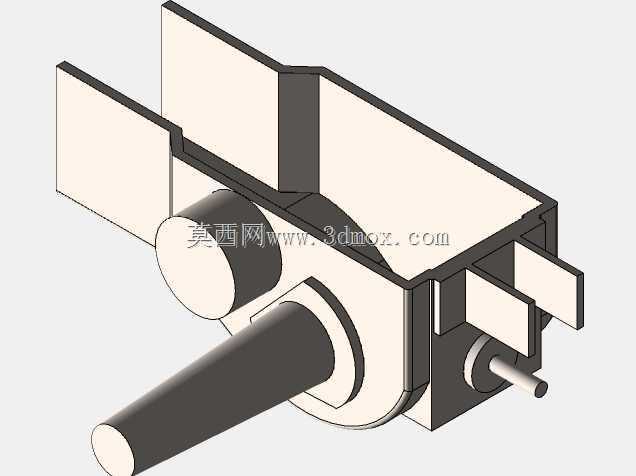

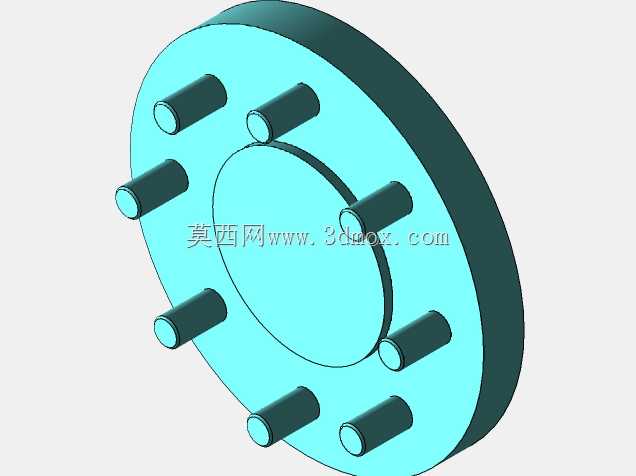

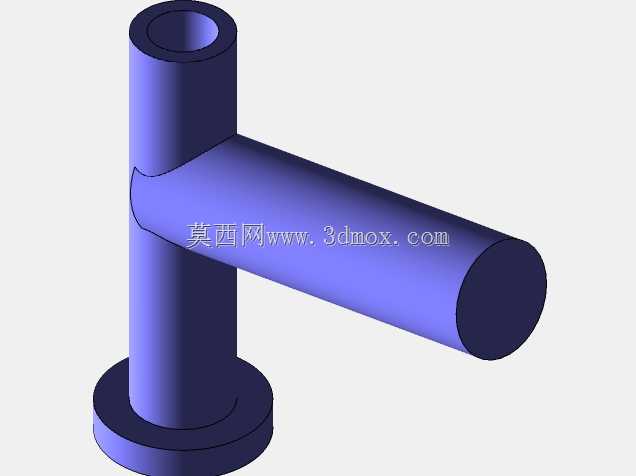

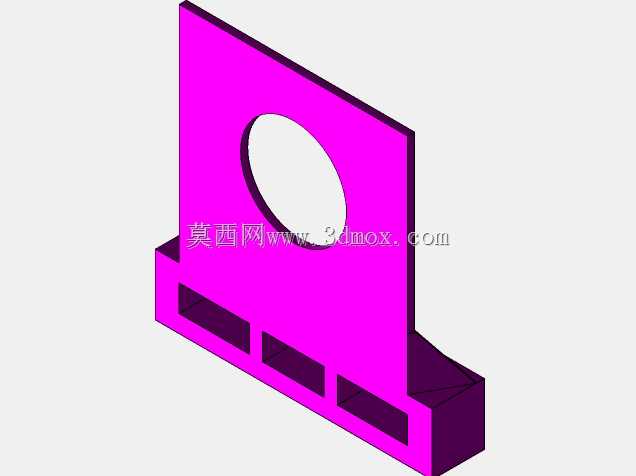

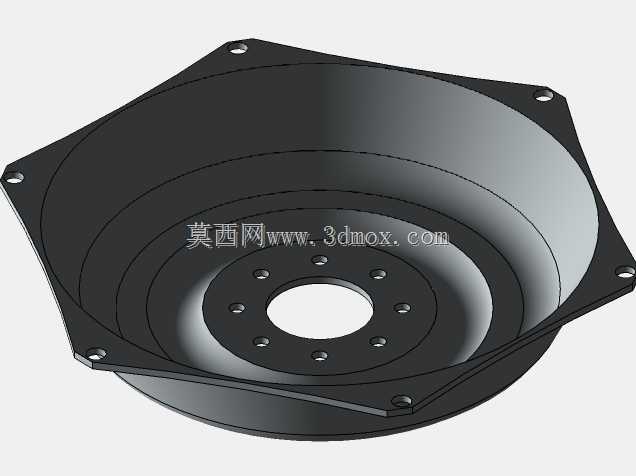

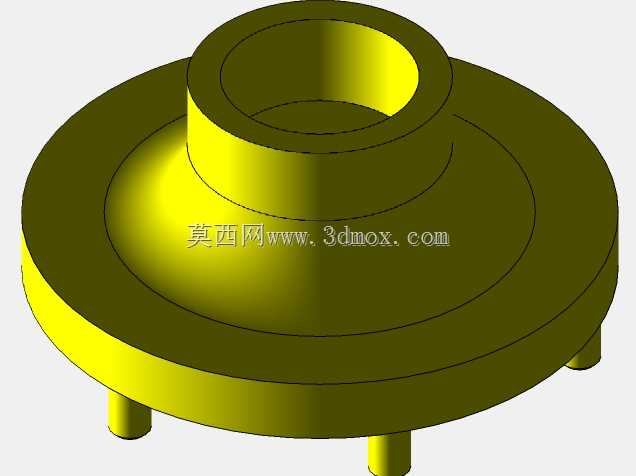

这款轮式牵引设备的三维结构设计，核心围绕丘陵小地块、果园行间作业的实际使用需求展开，区别于大马力大田拖拉机的宽幅重载定位，整体布局优先考虑小半径转向、窄机身通过性，适配南方丘陵零散耕地、北方果园施肥旋耕、短途农资转运等常见作业场景。从结构布局来看，整机采用前置单轮转向、后置双轮驱动的经典小拖架构，转向轮轮距控制在1.1米以内，后轮轮距可根据作业需求在1.2-1.5米区间调整，整机总长不含后悬挂结构约2.4米，机身上部最高点距离地面1.35米，能够顺利通过行距2.5米以上的成龄果园行间，不会刮碰果树枝条，也能在宽度不足3米的乡村机耕道上完成掉头转向。动力单元布置在机身前部，通过铸铁配重块平衡后悬挂农机具的下压力，避免作业时出现翘头风险，发动机输出端直接连接离合器与变速箱壳体，减少传动链路的动力损耗，变速箱采用4前进挡1倒挡的滑动齿轮换挡结构，挡位传动比匹配低速大扭矩输出特性，最低作业挡位车速控制在2km/h左右，满足旋耕、开沟等低速重负荷作业的牵引力需求，最高运输挡位车速不超过25km/h，适配乡村非铺装路面的短途转运工况。转向系统采用蜗轮蜗杆式方向机，转向盘布置在机身中部偏左位置，操作行程预留15%的自由转角，避免田间颠簸时出现方向打手的问题，转向拉杆连接部位设置防尘密封结构，减少田间泥沙进入铰接点造成的磨损。后悬挂系统采用标准三点式悬挂结构，悬挂点的安装孔位、提升行程均匹配常规小型农机具的安装边界，可直接挂载1.2米幅宽旋耕机、单垄开沟器、小型播种机等通用农机，液压提升油缸布置在变速箱壳体两侧，提升力满足200kg以内农机具的升降需求，油路接口预留快插结构，方便不同农机具的液压管路快速对接。行走系统的后轮选用大花纹农用低压轮胎，胎面花纹深度32mm，在泥泞耕地里的抓地力表现优于普通公路轮胎，轮胎气压可根据作业场景在0.15-0.25MPa区间调整，降低硬质路面行驶的颠簸感；前轮选用小直径导向轮胎，转向节主销预留8度内倾角，提升直线行驶的稳定性。机身覆盖件采用分块式设计，发动机侧罩、后部挡泥板均为独立可拆卸结构，日常维护时可单独拆下对应部位的覆盖件，无需拆解整机外围结构，燃油箱布置在驾驶座下方，容积满足连续6小时作业的燃油储备需求，排气系统向上延伸至机身上方，避免作业时排气吹起地面扬尘影响操作视线。
