带操作平台的卧式工业破碎处理设备

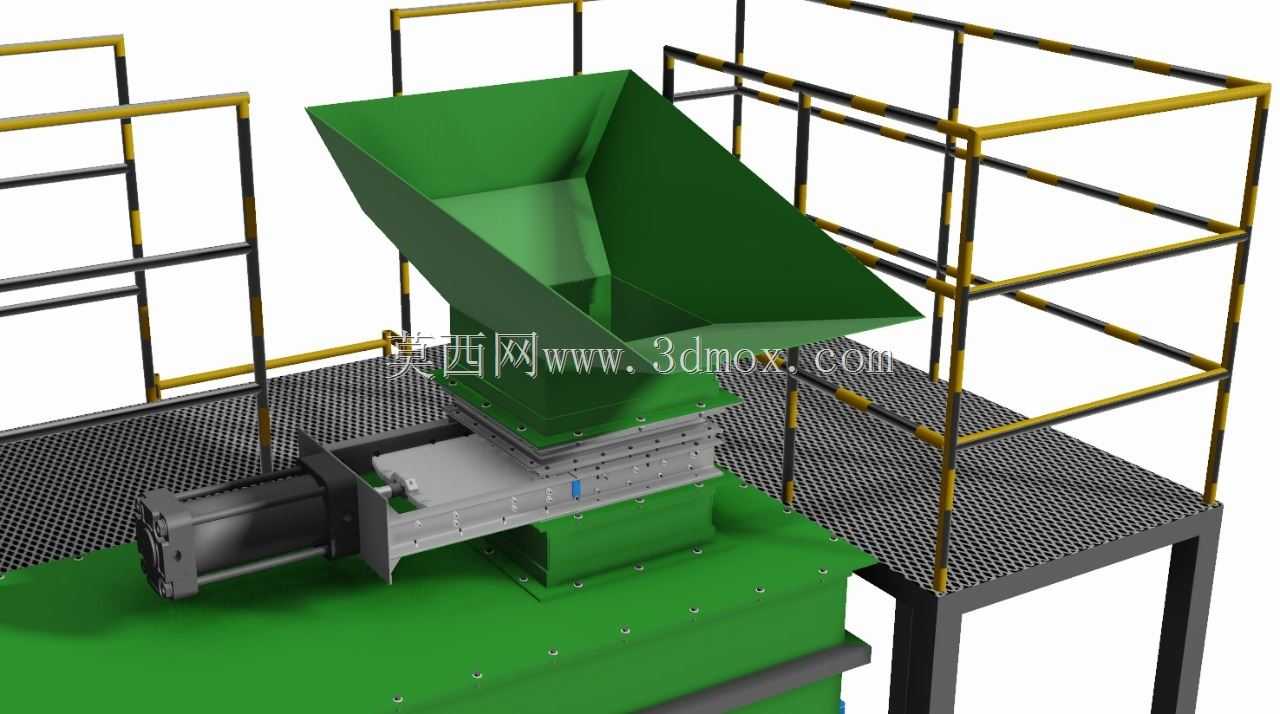

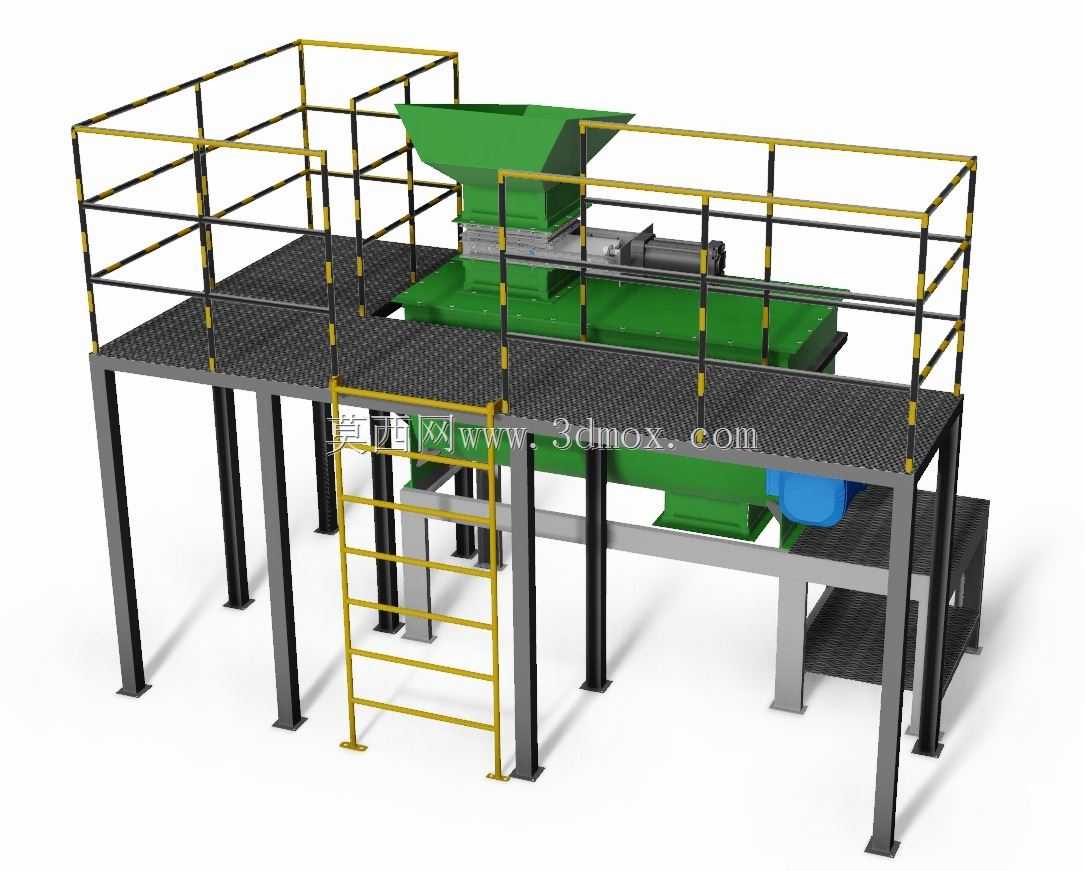

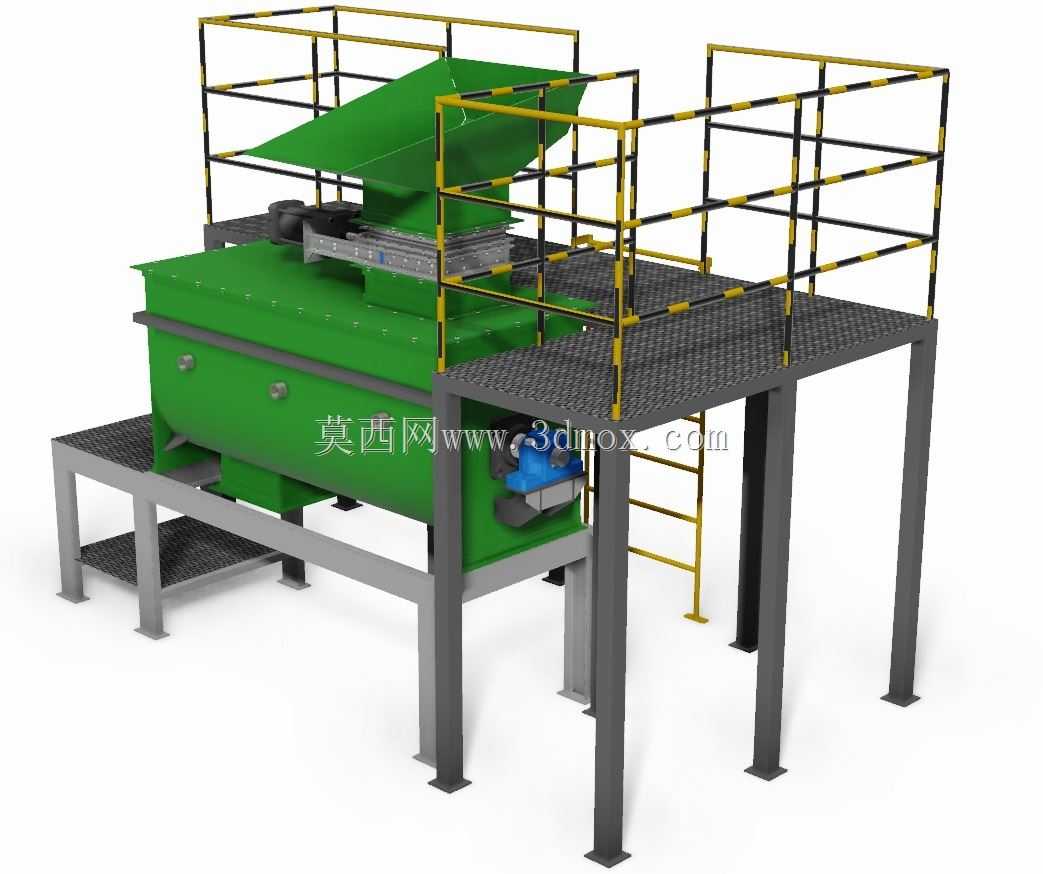

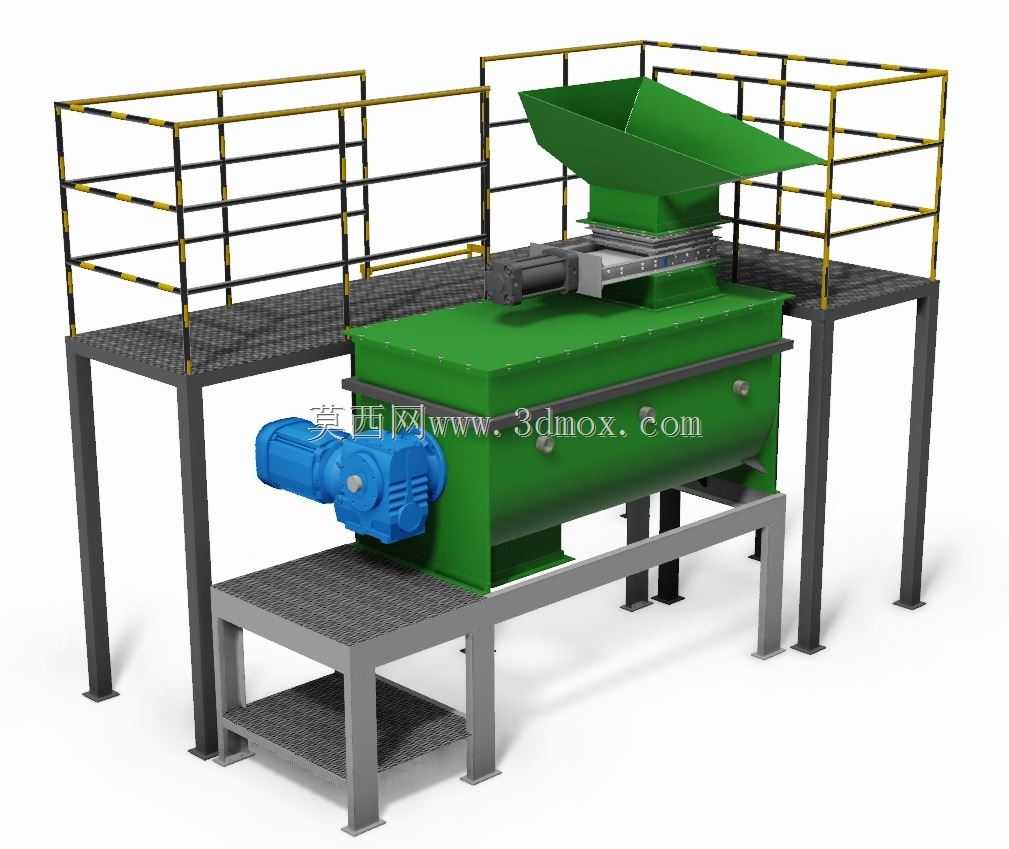

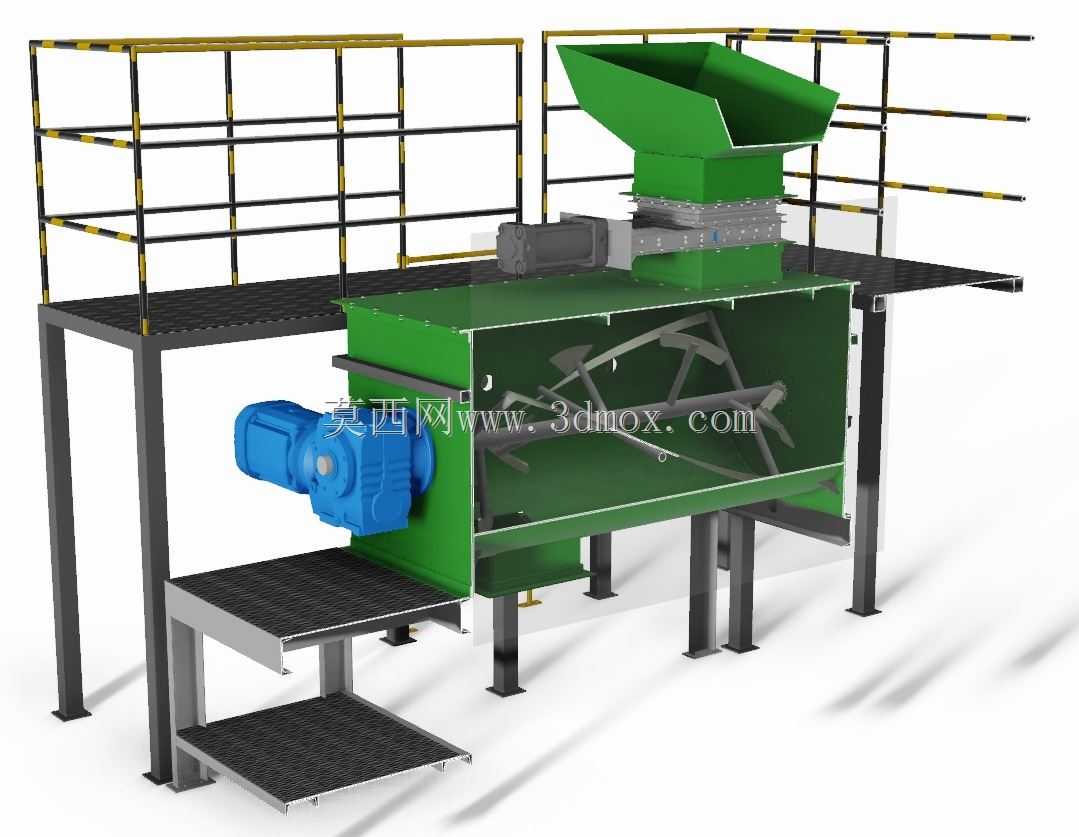

这款设备的三维建模还原了固废处理、矿山散料预处理场景中常用的卧式破碎搅拌一体化机组，核心作业单元为卧式布置的搅拌破碎腔体，上方设置倾斜进料导料槽，可承接上游输送设备送入的块状物料，腔体内置带耐磨衬板的搅拌破碎桨叶，可对结块矿料、建筑固废、生物质原料进行打散、破碎与预混处理，出料端可对接下游输送或分选设备，完成连续化生产作业。设备配套的高架操作平台采用型钢焊接支撑结构，平台台面铺设花纹防滑钢板，四周设置黄黑警示配色的安全防护栏杆，栏杆横杆与竖杆间距符合工业操作平台安全规范，可避免操作人员巡检、维护时发生坠落风险，平台侧面设置直爬梯，爬梯踏步做防滑处理，方便操作人员上下平台完成进料口疏通、设备上部部件检修等作业。设计阶段优先考虑了设备的安装边界与运维空间，支撑腿采用H型钢制作，底部预留地脚螺栓安装孔位，可直接固定在混凝土设备基础上，平台高度的设定既满足了腔体下部出料口的接料空间需求，也预留了驱动单元的检修操作空间，驱动端采用皮带传动结构，配套的电机与减速机安装在腔体侧部的独立支架上，可减少设备运行时的振动传递，同时方便传动部件的更换维护。设备的进料导料槽做了倾斜角度优化，可避免物料堆积堵料，导料槽边缘与防护栏杆预留足够安全距离，防止操作人员清理进料口时发生磕碰。腔体侧面设置快开式检修门，日常运维时无需拆除上部平台结构即可完成腔体内桨叶、衬板的检查更换，降低设备停机维护时长。建模过程中对设备的焊缝、螺栓连接位置、防滑踏板纹理、警示色涂装都做了细节还原，可直接用于生产线布局仿真、设备安装指导演示、运维培训课件制作等场景，结构设计上充分考虑了工业现场的实际使用需求，各部件的尺寸匹配符合常规工业破碎设备的设计规范，支撑结构的强度冗余可满足满负荷作业时的承重需求，防护结构的设置完全匹配工业生产的安全操作要求。
