多工位链式物料转移输送设备结构设计

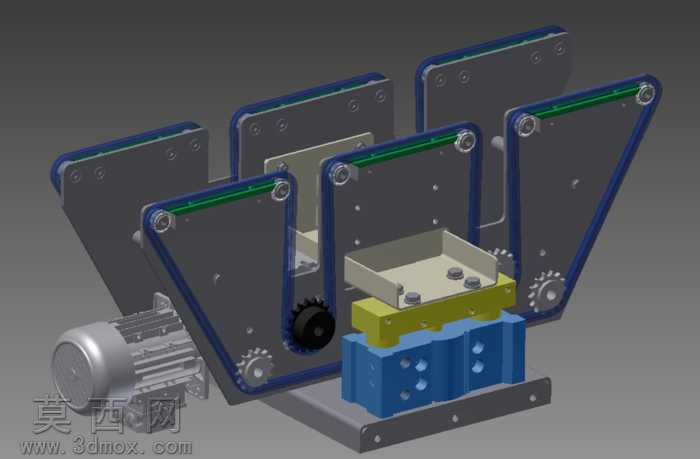

本模型为多工位链式物料转移输送设备，采用三维参数化建模完成整体结构搭建，建模过程中对各零部件进行独立参数化绘制，保证零件间的装配约束关系准确，无干涉错位问题。渲染阶段针对不同部件赋予对应材质属性，驱动电机部分赋予金属磨砂铸铁材质，还原电机壳体的哑光金属质感；链板支架采用深灰色硬质合金材质，表现板材的厚重结构感；输送链条赋予高反光金属材质，突出链条传动部件的精密加工质感；底部安装基座赋予哑光钢材材质，承托整体设备的稳定结构；中部载料工装部分，上层载料盒赋予浅灰色工程塑料材质，下层定位块分别赋予黄铜色金属与蓝色阳极氧化铝材质，通过材质差异区分不同功能部件，提升模型的视觉辨识度。结构设计上，设备采用多组平行布置的三角形链传动单元，每组单元配套独立的链轮传动组，侧边布置驱动电机通过齿轮啮合将动力传递至各组链轮，带动闭环链条做循环回转运动，实现载料工装在多个工位间的同步转移；每组链架上设置导向条，对链条运行轨迹进行限位，避免传动过程中出现链条脱轨、偏移问题；中部载料工装通过定位结构与链条连接，保证输送过程中载具位置精准，不会出现晃动偏移；底部基座预留多组安装孔位，可直接将设备固定在生产线机架上，适配不同生产线的安装需求。设计思路围绕多工位同步物料转移需求展开，摒弃传统单链条输送的单工位局限，采用多组链架并行排布的结构，可同时承载多个载料工装完成工位间的流转，大幅提升物料转移的效率；传动结构采用电机直连齿轮传动的方式，传动效率高、运行噪音低，同时链轮与链条的配合精度高，传动过程平稳无卡顿，可满足自动化生产线中高频次、高精度的物料转移需求；整体结构模块化程度高，各链架单元、驱动单元、载料单元均可独立拆装，便于后期的维护与部件更换，也可根据实际生产的工位数量需求，灵活增减链架单元的数量，适配不同长度的输送线布局。
