带电机皮带传动的螺旋输送设备三维设计

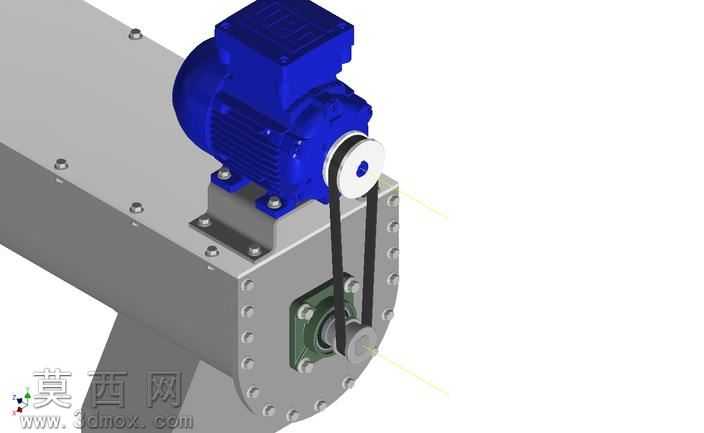

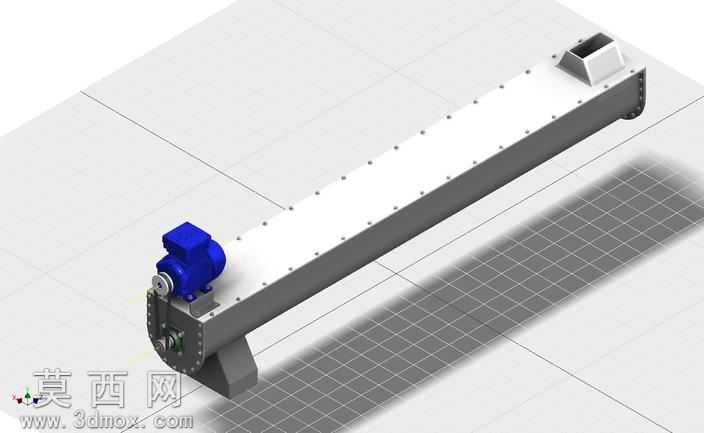

本作品为螺旋输送设备的三维建模设计，采用Autodesk Inventor完成全参数化建模与装配校验，建模过程严格遵循机械设计规范，对每一处结构尺寸进行精准约束，确保各零部件装配无干涉、运动逻辑符合实际工况。模型整体分为驱动单元、传动单元、输送主体三个核心模块，驱动单元选用标准工业减速电机模型，建模时还原了电机外壳的散热筋结构、接线盒细节、安装底座的螺栓孔位，电机外壳赋予深蓝色哑光塑料与金属结合的材质质感，散热筋处做细微的磨砂纹理处理，还原真实电机的表面工艺。传动单元采用同步带传动结构，建模时精准绘制了同步带的齿形轮廓、带轮的键槽与挡边结构，同步带赋予黑色橡胶材质，带轮做金属镀锌的亮面质感，清晰呈现皮带张紧后的装配状态，同时还原了传动端的轴承座、密封端盖结构，端盖处的固定螺栓、油封细节都做了精细化建模，确保传动结构的完整性。输送主体为槽式螺旋输送腔，腔体采用钣金折弯焊接的结构逻辑建模，腔体侧壁的连接法兰做了均匀分布的螺栓孔建模，法兰边缘做倒角处理避免锐边，腔体内部的螺旋叶片采用螺旋扫描命令生成，叶片与主轴的焊接处做细微的焊缝纹理处理，主轴两端的支撑轴承、密封结构都完整呈现，腔体底部的支撑支架采用型钢焊接结构建模，支架的安装孔、加强筋都做了细节还原。渲染阶段采用软件内置的光线追踪渲染器，对金属部件赋予不同粗糙度的金属材质，区分铸铁腔体的哑光铸铁质感、加工面的亮面金属质感、标准件的镀锌质感，橡胶部件赋予带细微颗粒感的橡胶材质，通过三点布光突出设备的结构层次，清晰展现各部件的装配关系与结构特征。设计过程中优先考虑设备的实际装配可行性，对传动中心距、螺旋叶片与腔体的间隙、螺栓安装空间都做了校验，确保模型可直接用于后续的工程图导出、结构仿真与方案展示，完整还原了螺旋输送机的驱动传动逻辑与主体结构特征，可作为同类输送设备设计的参考模型使用。
