离心泵蜗壳式泵体结构三维设计

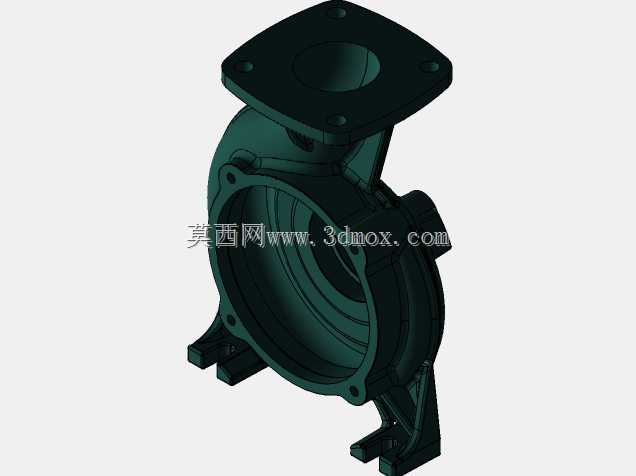

该泵体作为离心泵的核心承压壳体，主要应用于民用给排水、工业循环水输送、暖通空调水循环、农田排灌等场景的单级离心泵产品中，承担着约束流体流道、承载内部压力、连接装配所有泵内零部件的核心作用。从结构设计逻辑来看，整体采用螺旋形蜗壳式流道设计，流道截面从隔舌位置开始沿叶轮旋转方向逐步扩大，能够将叶轮甩出的高速液体的动能平稳转化为压力能，同时最大限度降低流道内的水力损失，减少湍流带来的振动与噪声。泵体顶部设置方形法兰接口，作为泵的出水口，法兰面预留均匀分布的螺栓沉孔，可与出水管道的配对法兰实现刚性密封连接，法兰密封面采用凸面结构，适配常规橡胶或石棉密封垫片，满足常规输水工况的密封要求。泵体侧面的大口径圆形开口为叶轮安装口，开口端面沿圆周布置多个螺栓孔，用于连接泵盖，形成封闭的泵腔，该开口尺寸需匹配对应规格叶轮的最大外径，保证叶轮装配时可顺利置入，同时预留足够的密封面宽度，避免高压介质从结合面泄漏。泵体下方设置带安装孔的支脚结构，两个支脚对称分布在泵体下部，支脚的安装孔位经过同轴度校验，可通过螺栓将整泵固定在混凝土基础或钢制安装机架上，支脚与泵体主体之间设置加强筋结构，能够承受泵运行过程中的管路载荷与自身振动载荷，避免泵体长期运行出现支脚断裂变形。泵体侧方的小凸台结构为密封腔安装位，用于装配机械密封或填料密封组件，凸台的内孔尺寸与泵轴的轴径匹配，同时预留密封件的安装空间，防止泵内介质沿泵轴位置泄漏。建模过程中严格遵循水力设计的流道线型要求，所有流道过渡位置均采用圆角过渡，避免出现锐角结构导致的应力集中，同时壁厚设计充分考虑铸造工艺要求，整体壁厚均匀，相邻壁厚差控制在合理范围内，避免铸造过程中出现缩孔、缩松等缺陷，所有安装面的加工余量预留符合常规金属铸造件的加工要求，法兰面、泵盖结合面、密封腔配合面的加工余量均匀，方便后续机加工工序定位装夹。在安装边界方面，该泵体的进出口法兰尺寸、支脚安装孔距、密封腔配合尺寸均匹配对应功率等级离心泵的安装尺寸规范，可直接与同系列的叶轮、泵盖、轴承悬架等部件实现互换装配，无需额外修改结构，能够有效缩短整泵的设计开发周期，也可作为现有泵型维修替换的参考模型使用。
