车床配套用直柄铣削钻孔动力主轴结构

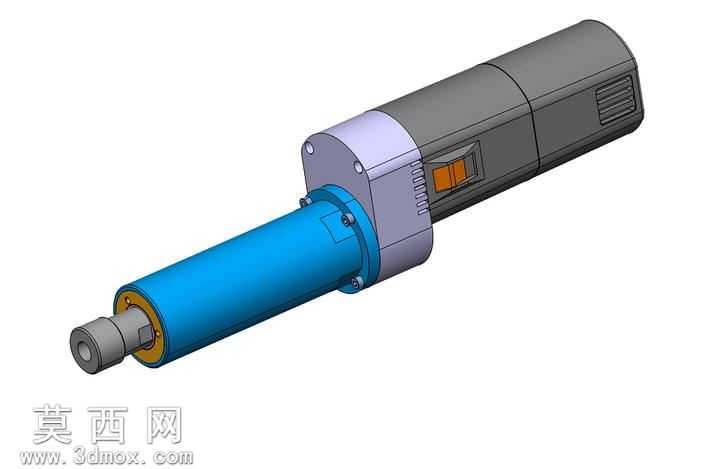

该模型为适配普通车床加装使用的铣削钻孔动力主轴，整体采用同轴直柄式布局设计，建模过程中严格遵循机械加工装配的公差配合逻辑，对每一处连接结构都做了符合实际生产要求的参数设定。模型主体分为驱动握持段、连接过渡段、工作输出段三个核心部分，驱动握持段采用符合人体工学的柱形外壳设计，表面做了防滑纹理的细节建模，侧面预留了开关安装位与散热格栅结构，还原了手持驱动单元的真实外观与功能结构；连接过渡段采用法兰盘式连接结构，通过周向均匀分布的紧固螺栓实现驱动单元与主轴套筒的刚性连接，法兰对接面做了定位止口的结构建模，保证装配后的同轴度精度，避免运转时出现径向跳动。工作输出段采用多层套筒式结构，外层蓝色套筒为主轴主体防护壳体，内部建模还原了轴承安装位、传动轴、输出夹头的完整装配关系，输出端采用标准弹性夹头结构，可适配不同直径的铣刀、钻头等加工刀具，夹头外侧设置了锁紧螺母结构，方便刀具的快速装拆更换。材质渲染方面，驱动段外壳采用哑光工程塑料材质，搭配深灰色磨砂质感表现，连接法兰采用银灰色金属漆材质表现铸铝件的质感，主轴套筒采用亮蓝色工业烤漆材质区分功能段，输出轴、夹头、螺栓等金属加工件采用亮面不锈钢材质，开关按键采用半透明橙色塑料材质，不同材质的区分清晰展现了各部件的功能属性。设计思路上，该主轴主要用于普通车床的功能拓展，无需对车床本身做大规模改造，即可通过装夹该主轴实现铣削、钻孔等附加加工功能，建模时充分考虑了实际使用中的装夹便利性，主轴尾部的柱形结构可直接固定在车床刀架位置，输出轴线与车床主轴轴线垂直或呈指定角度布置，满足小型零件的复合加工需求，所有运动部件都预留了合理的运转间隙，装配关系完全符合实际机械装配逻辑，可直接用于结构演示、加工方案验证等场景。
