Palacita数控热丝切割冲浪板加工机架

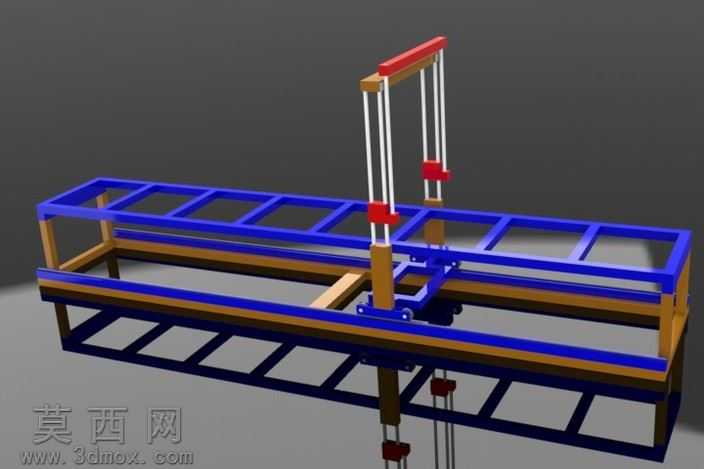

本三维模型为针对EPS、XPS、XTR类泡沫材料设计的数控热丝切割冲浪板专用加工机架，整体采用框架式结构设计，在三维建模过程中优先保证结构刚性与运动精度的平衡。建模阶段先完成底部承载框架的搭建，主体纵向承载梁采用方管型材拼接结构，横向设置多道加强肋条，通过等距排布的横向支撑框分散机架整体受力，避免长行程加工过程中出现结构形变，底部框架采用双层框体设计，下层框体预留设备走线与电控元件安装空间，上层框体作为纵向运动轴的安装基准面，保证运动导轨的安装平面度。中部运动模组采用龙门跨接式结构，纵向移动座通过滑块与底部框架的导轨配合，可沿机架长度方向做平稳进给运动，垂直升降立柱采用双导杆导向结构，搭配红色的升降限位块与锁紧组件，可根据待加工冲浪板的厚度调整热丝的垂直工作高度，顶部的红色横梁作为热丝的上固定端，与下方移动座上的热丝下固定端配合，张紧的电热丝可沿预设数控路径完成泡沫材料的轮廓切割。渲染阶段对不同部件赋予差异化材质，框架主体采用蓝色金属漆材质模拟喷涂后的型钢外观，纵向梁与立柱采用棕黄色仿木纹金属材质区分结构功能件，运动部件与限位块采用醒目的红色工程塑料材质，导杆与张紧丝采用亮面金属材质还原金属构件的反光特性，整体渲染效果清晰区分各功能模块，直观展示设备的装配关系。设计思路上围绕冲浪板的曲面轮廓加工需求，采用热丝无接触切割的加工原理，避免传统铣削加工泡沫产生的碎屑污染问题，机架的长行程框架可适配不同长度规格的冲浪板毛坯加工，双立柱导向结构保证热丝在垂直升降与水平移动过程中始终保持张紧状态，避免热丝受热形变影响切割轮廓精度，整体结构模块化程度高，各连接部位均采用标准紧固件装配，便于后期的维护调整与部件更换，可直接作为数控泡沫切割设备的机械结构参考方案。
