简易多用途电动绞车结构设计方案

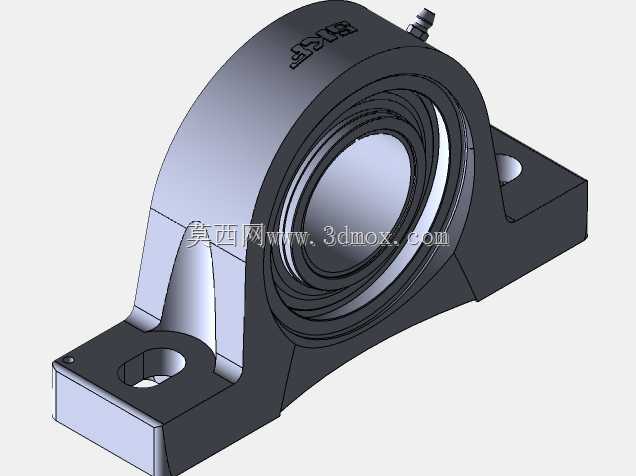

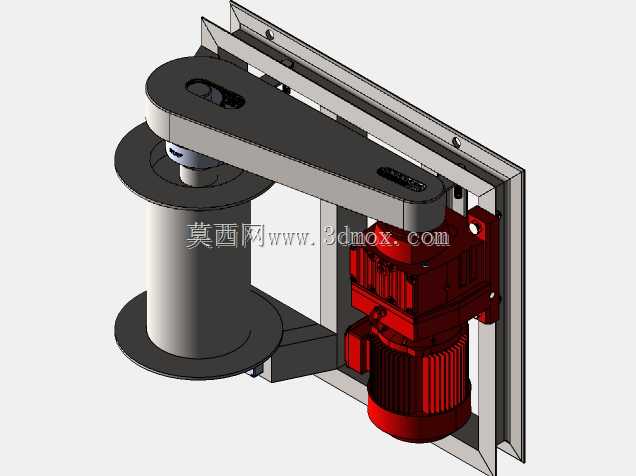

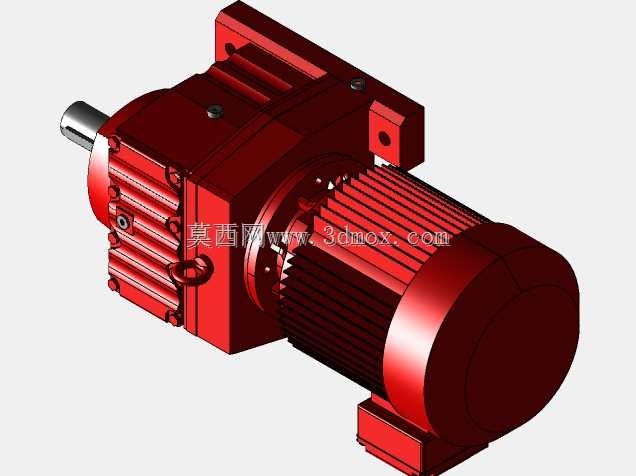

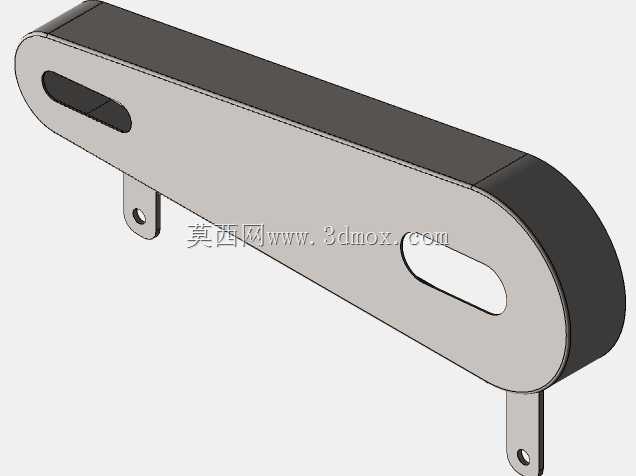

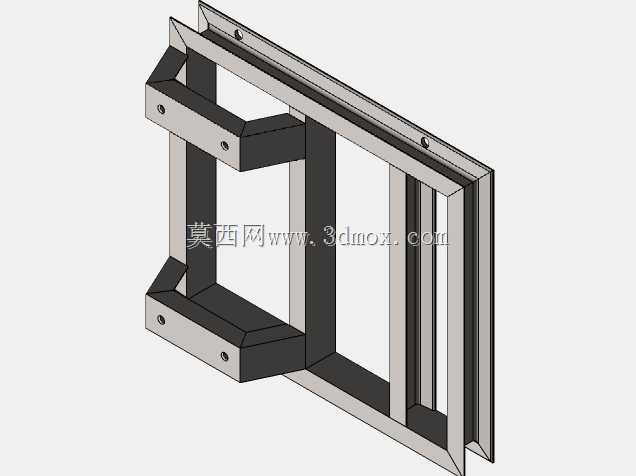

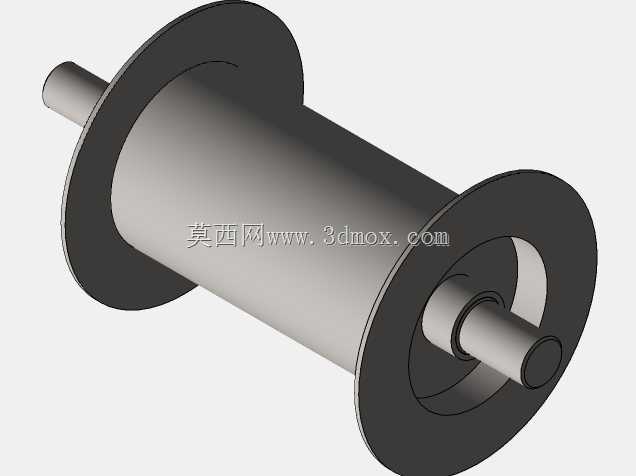

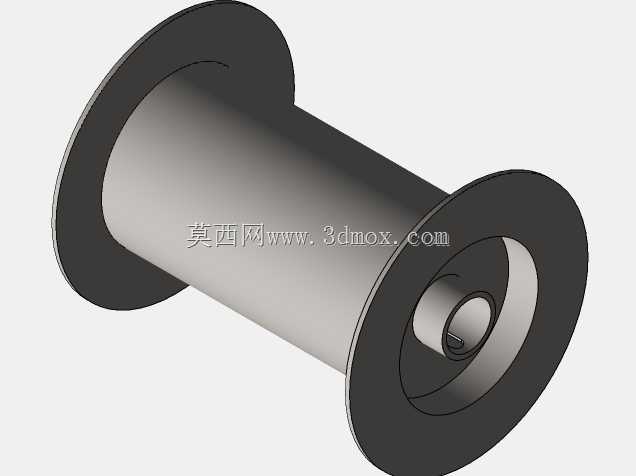

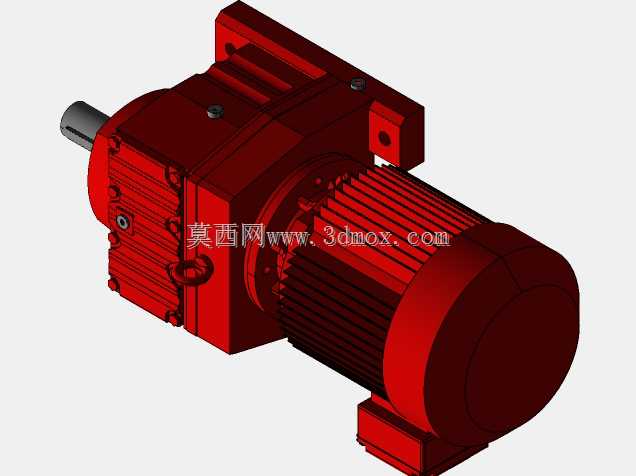

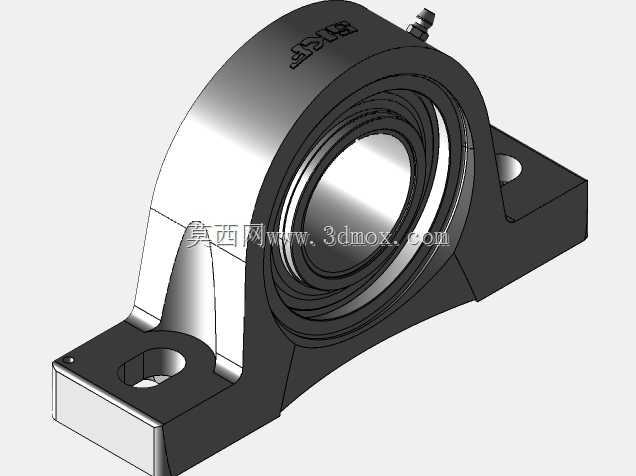

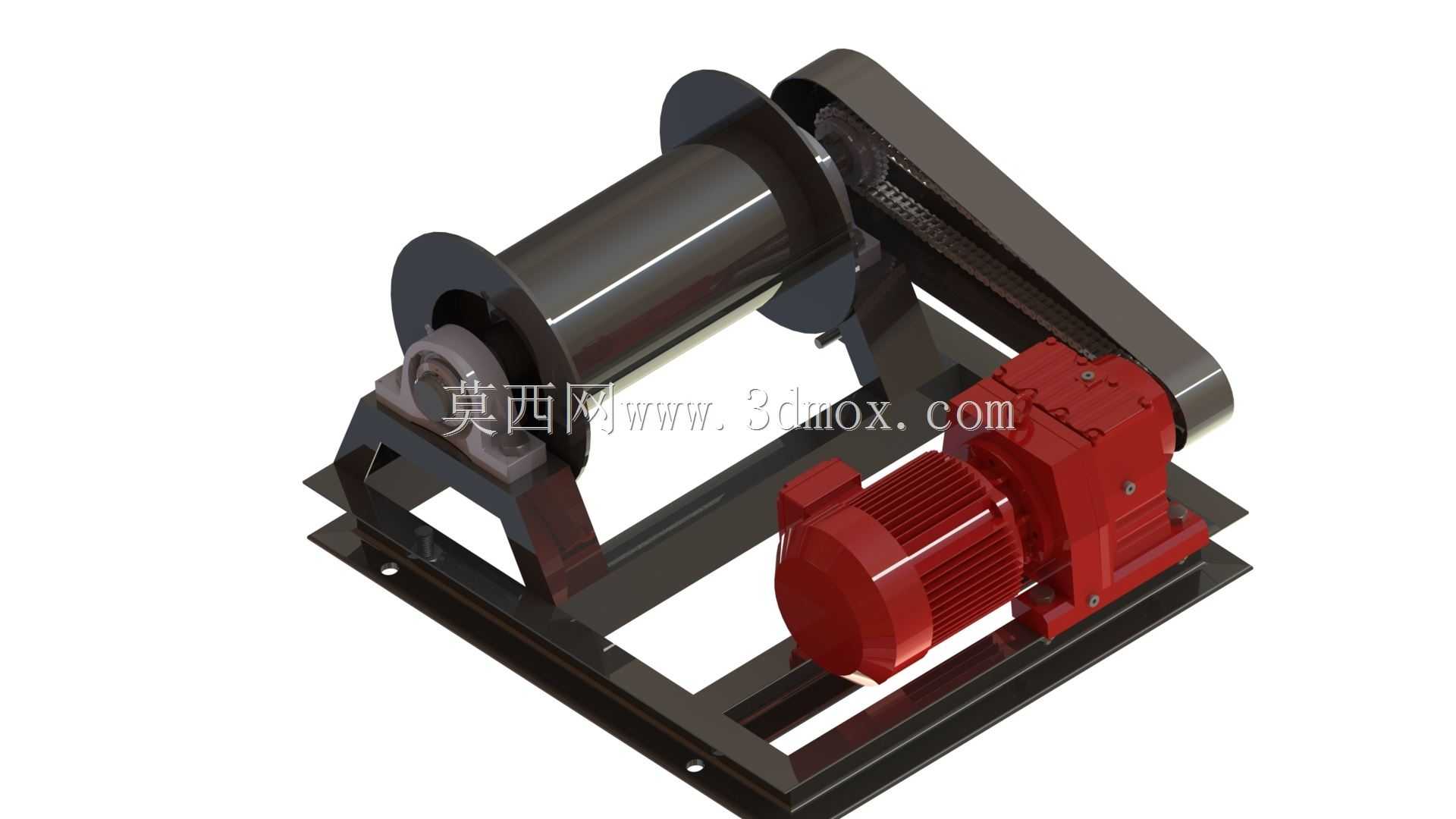

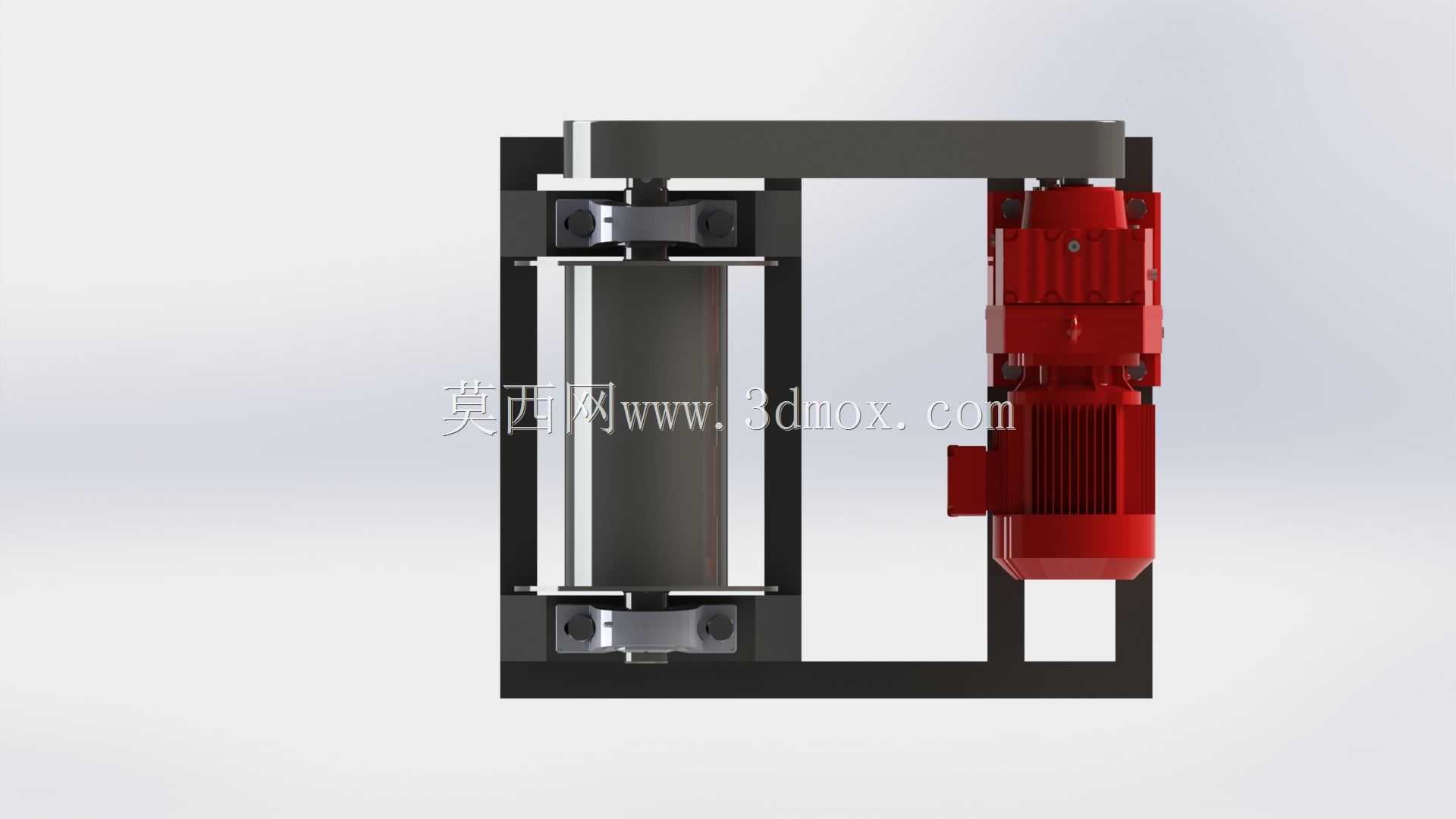

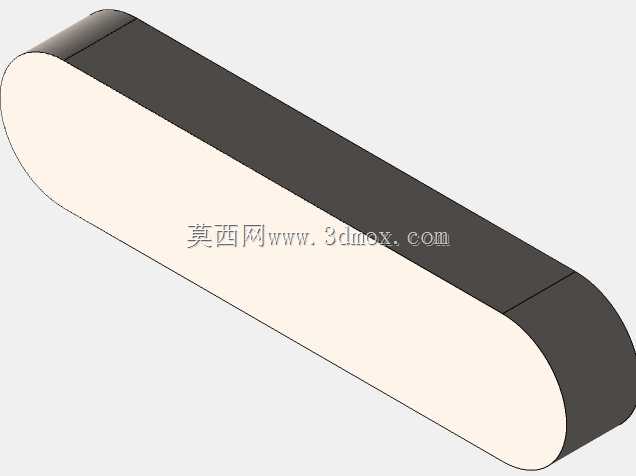

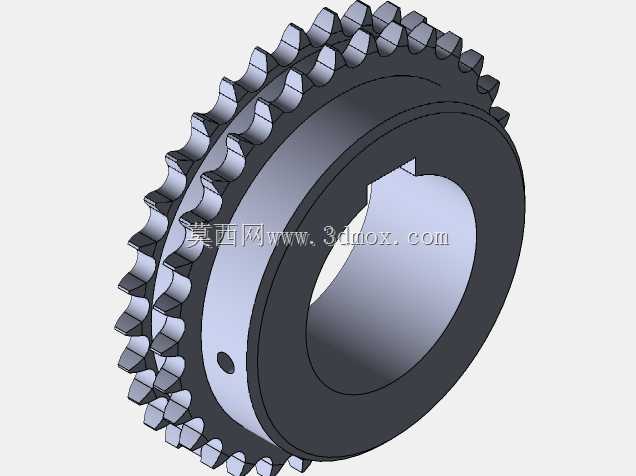

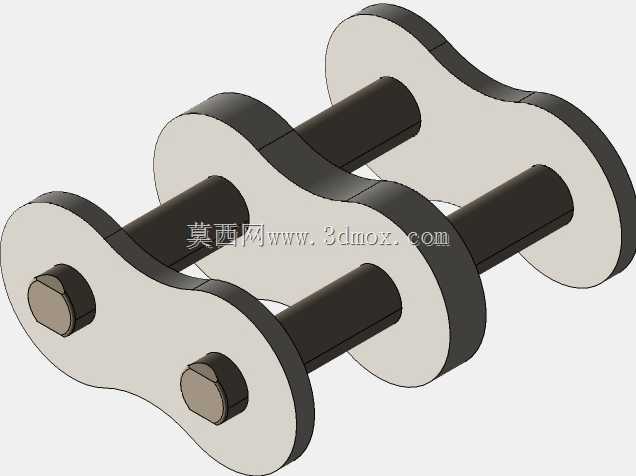

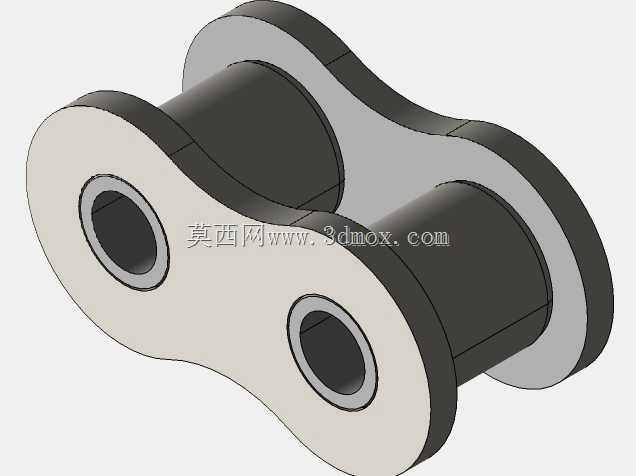

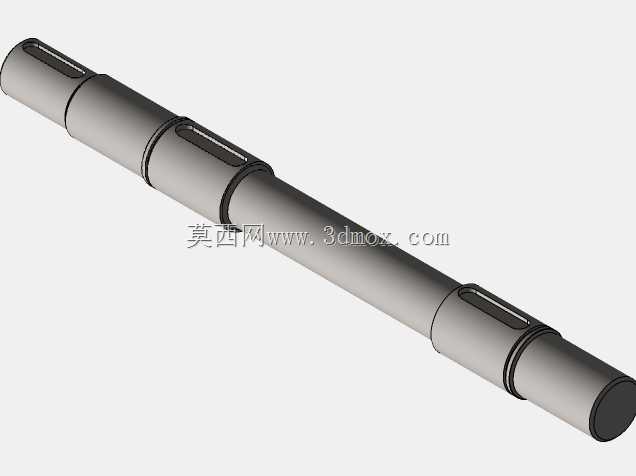

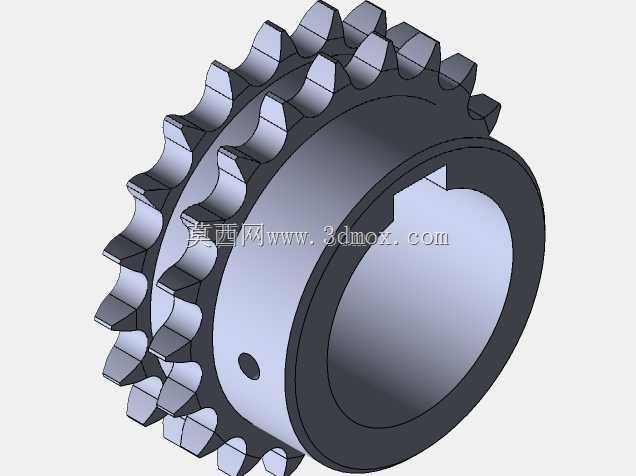

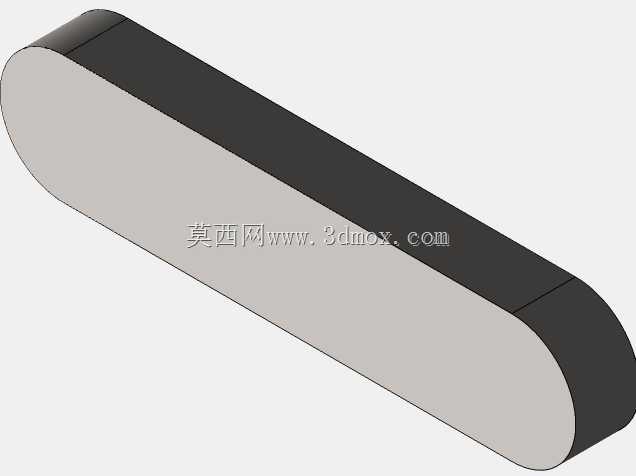

这款简易电动绞车的结构设计，首先锚定了多场景通用牵引、轻载起重的实际使用需求，在小型基建工地的物料拖拽、仓储库区的重物移位、小型装卸作业的短距离起吊场景中都能适配，没有做冗余的功能堆砌，整体结构紧凑，能适配狭窄作业空间的安装要求。从结构布局来看，驱动单元采用卧式安装的减速电机直接匹配卷筒传动链，省去了多余的中间传动环节，传动效率更高，同时带传动的缓冲设计能在启动、急停阶段吸收冲击载荷，避免硬连接对电机轴、卷筒轴造成过载损伤。卷筒部分采用双侧挡缘设计，挡缘高度匹配常用钢丝绳的缠绕层数需求，能有效防止钢丝绳在收放过程中出现脱槽、乱绳问题，卷筒轴两端采用带座轴承支撑，支撑座直接焊接在底部机架上，安装同轴度容易保证，后期维护更换轴承也无需拆解整体机架。底部机架采用型钢焊接成型的框架结构，框架上预留的安装孔位可直接通过地脚螺栓固定在混凝土基础或者钢制平台上，机架的受力筋板布置完全匹配起吊、牵引时的载荷传递路径，在卷筒受力最大的支撑位置做了加厚补强，避免长期受载出现机架变形。设计时充分考虑了现场安装的边界条件，整体设备的重心落在机架安装面的中心区域，固定后不会出现偏载倾覆的风险，传动护罩的设置完全覆盖外露的传动部件，既满足作业安全防护要求，也不会干涉日常的钢丝绳检查、润滑维护操作。设备的制动功能集成在减速电机端，断电状态下可自动锁止卷筒，避免重物下坠或者牵引端回退，适配无持续供电保持的作业场景。卷筒的容绳量设计覆盖常规轻载作业的绳长需求，出绳方向可根据现场安装位置调整，既能水平牵引拖拽，也能通过导向滑轮实现垂直起吊，机架的安装孔位做了长圆孔设计，安装时可小幅调整位置，降低基础施工的孔位精度要求。整体结构没有复杂的异形加工件，绝大多数零部件都采用标准型材、标准件制作，加工成本低，后期备件更换也十分便捷，非常适合零散作业场景下的轻载牵引、起重需求，建模时所有配合面都预留了合理的安装间隙，装配时无需额外修配就能完成总装，传动部件的润滑点都设置在便于操作的位置，日常维护无需拆解大面积护罩就能完成注油保养。
