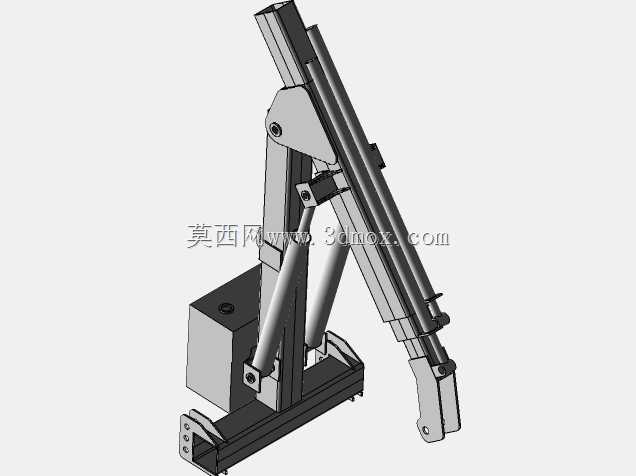

拖拉机配套折叠式液压起重吊机结构

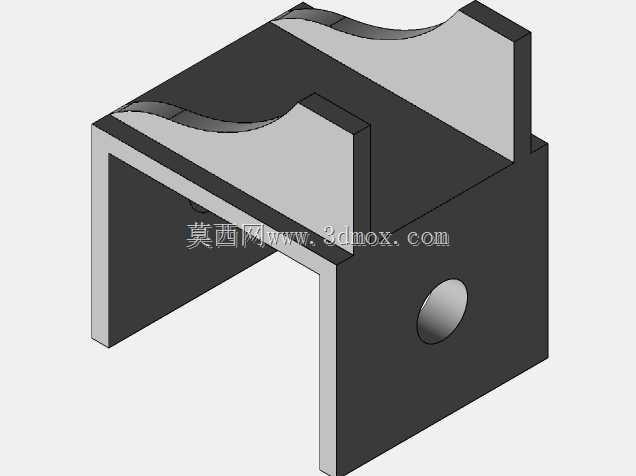

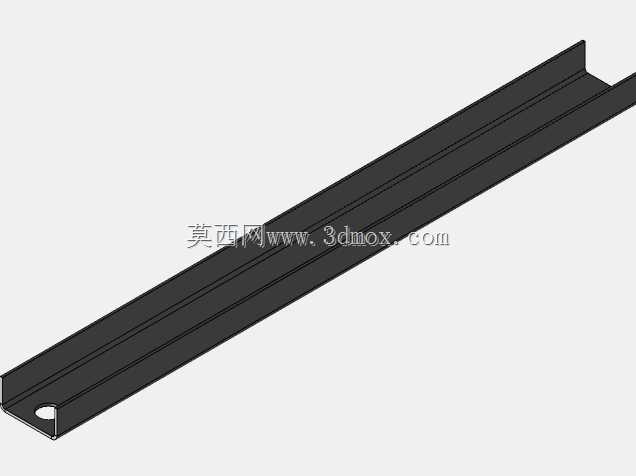

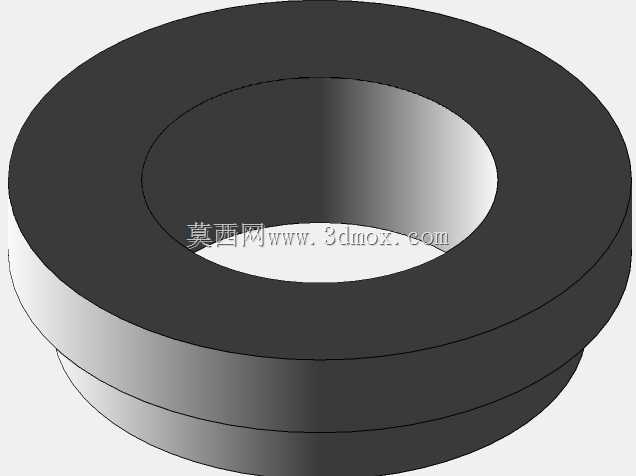

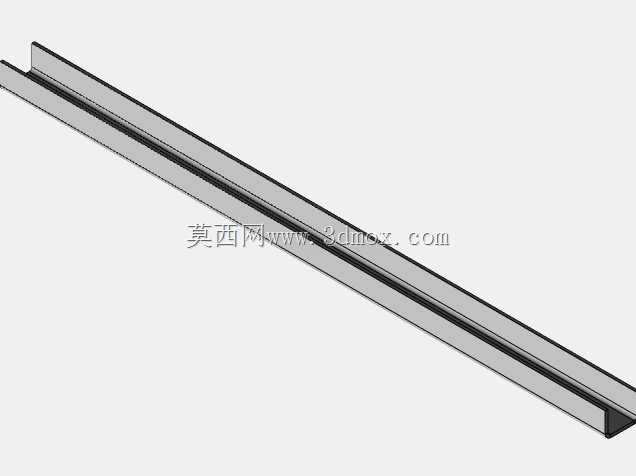

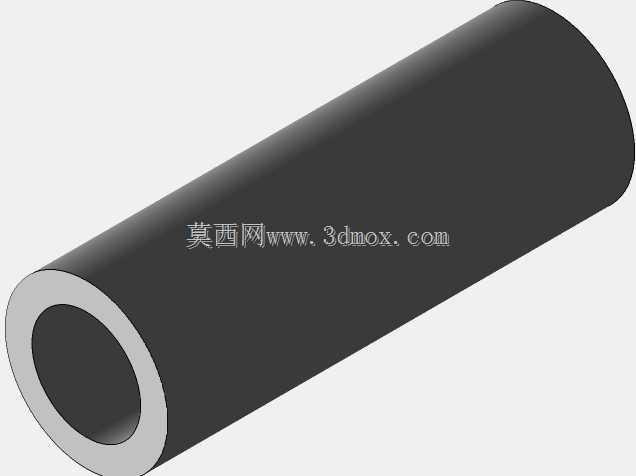

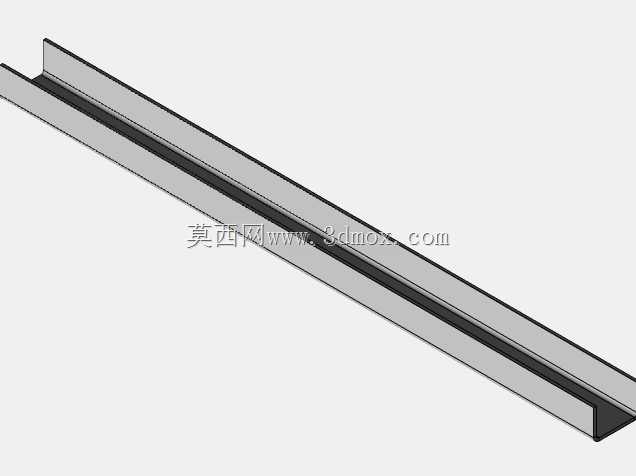

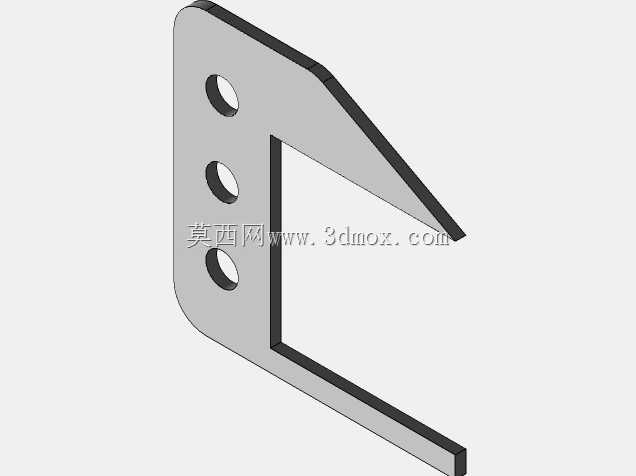

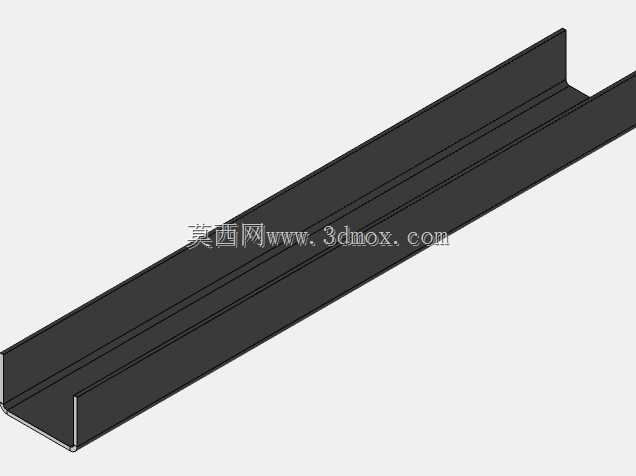

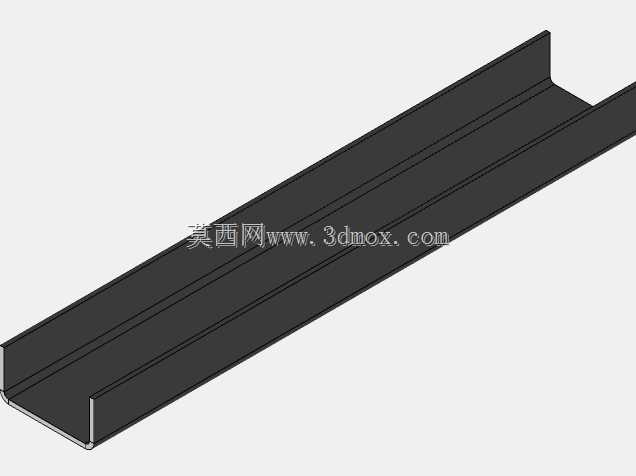

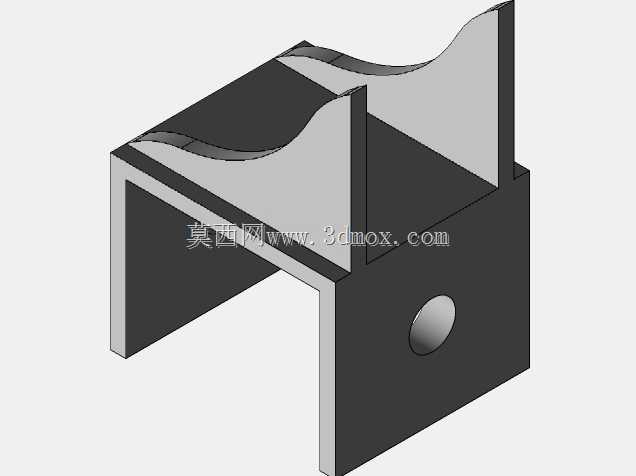

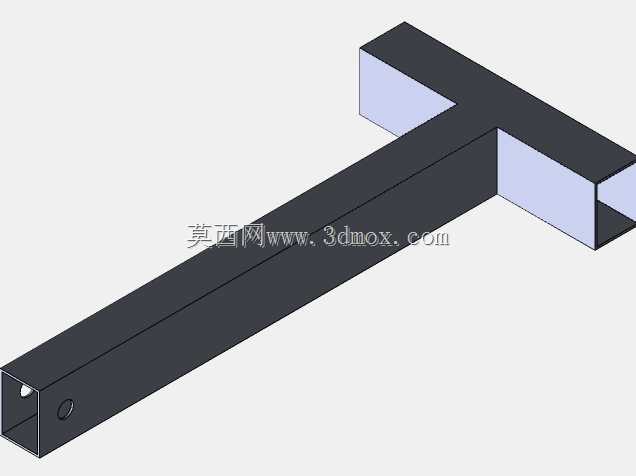

这款配套拖拉机使用的起重装置，主要面向农用场景下的零散重物装卸、田间农资转运、小型农机具吊装移位等作业需求，解决农村地区缺乏大型起重设备时，小吨位重物的短距离吊装、转移痛点，适配多数常规马力轮式拖拉机的后悬挂安装位，无需对拖拉机本体做大规模改装即可完成挂载。从结构设计来看，整体采用折叠式多节臂布局，非作业状态下臂架可收拢折叠，整体外廓尺寸控制在拖拉机车身宽度范围内，不会超出农机上路行驶的宽度限值，避免乡村窄路通行时的剐蹭风险；作业状态下多节臂可依次伸出，配合液压油缸的推力调整臂架仰角，覆盖不同距离、不同高度的吊装点位，额定作业载荷覆盖农用场景下0.5-1.5吨的常见重物需求，完全满足化肥袋装卸、小型农机部件吊装、建筑零散材料转运等日常使用场景。设计过程中优先考虑了农用场景的耐用性需求，臂架主体采用矩形型钢焊接结构，铰接点位全部配置耐磨衬套，降低田间扬尘、泥水环境下的铰接磨损速率；底部安装座直接匹配拖拉机后悬挂的标准三点连接尺寸，同时预留了液压管路的快插接口，可直接对接拖拉机自带的液压输出端口，无需额外加装独立液压动力单元，降低整体改装成本。装置的重心在收拢状态下完全落在拖拉机后轮的承载范围内，不会出现后悬过重导致的拖拉机翘头风险；作业时可通过调整臂架伸展长度控制作业半径，同时底部支撑结构可直接抵靠在拖拉机后悬挂的加强位，将吊装载荷均匀传递到拖拉机底盘，避免局部应力集中导致的结构变形。臂架末端预留了标准吊耳安装位，可根据作业需求更换吊钩、吊具、夹具等不同属具，除了常规吊装作业外，也可配合绞盘完成斜拉拖拽、轻型物件的牵引作业，拓展设备的使用场景。整体结构没有冗余的复杂部件，日常维护仅需定期检查铰接点润滑、液压管路密封情况即可，适配农村地区的设备维护条件，降低使用过程中的故障概率。
