农用机具滑动导向旋转切割装置

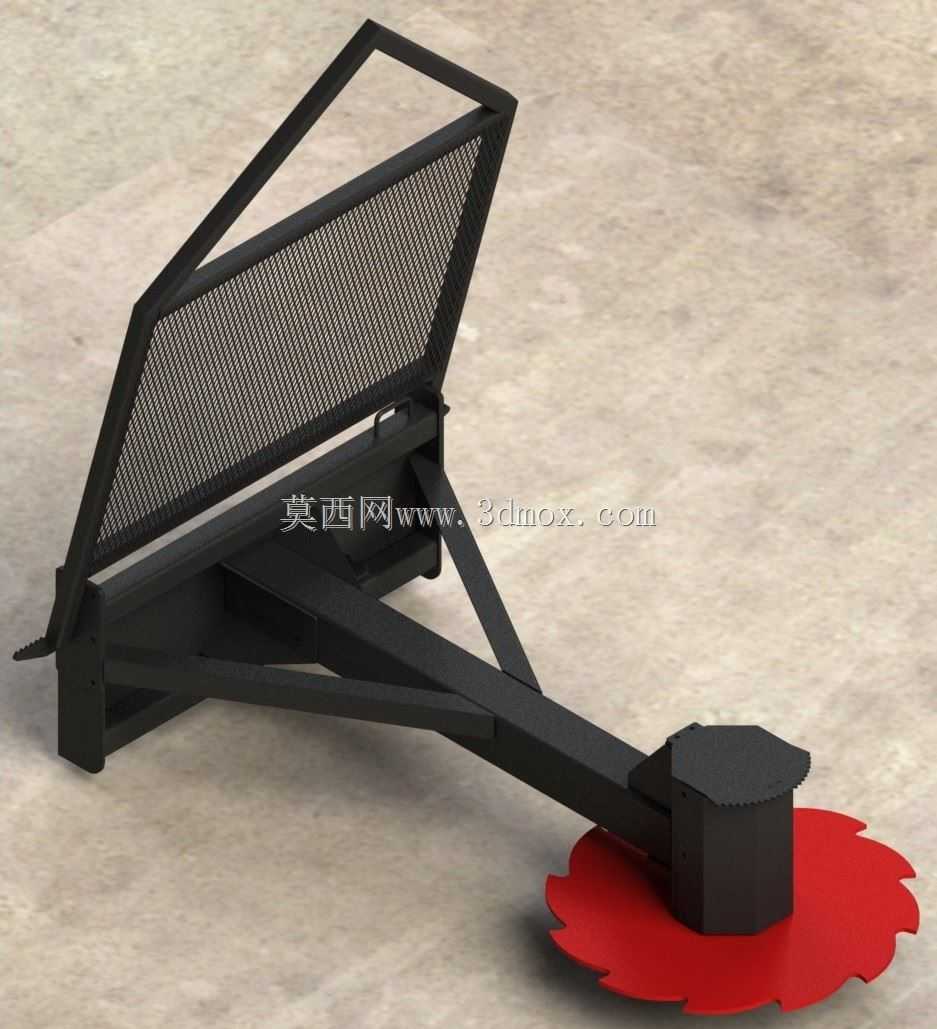

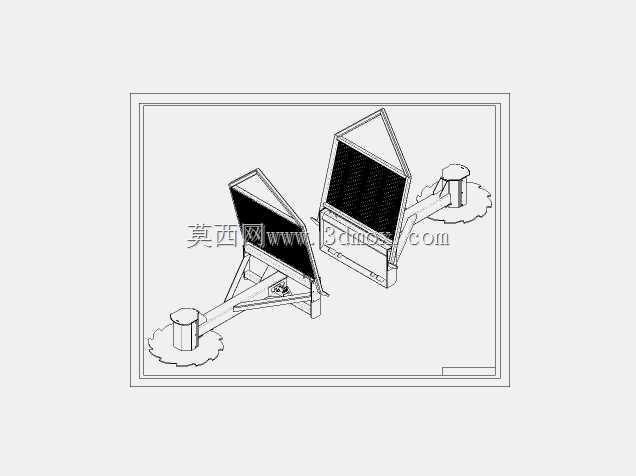

这款滑动导向旋转切割装置，主要适配于丘陵、平原地带的园林抚育、田间地头杂草清理、果园行间割灌作业场景，可挂载在小型农用牵引设备前端，替代传统背负式割草设备完成大面积的植被切割作业，大幅降低户外作业的人力消耗。从结构设计来看，装置整体采用悬臂式挂载架构，主体支撑臂采用矩形型钢焊接成型，在保证结构刚性的前提下控制整体自重，避免挂载后对牵引设备前端造成过大的负载压力；支撑臂与挂载基座之间设置有角度调节铰接结构，可根据作业地形的起伏调整切割头的作业高度，适配坡地、沟坎等不平整作业面的使用需求。切割端采用齿形圆盘锯片作为作业执行部件，锯片上方设置有六边形防护端盖，可阻挡切割过程中飞溅的草屑、碎石，避免杂物卷入传动结构造成卡滞，同时防止飞溅物伤及作业人员；支撑臂靠近挂载端的位置设置有倾斜式网状防护挡板，挡板采用方管做外框支撑，内部焊接高密度钢丝网，既可以阻挡切割过程中向后飞溅的杂物，又不会过多遮挡作业人员的前方视线，保证作业过程中可清晰观察切割头的作业位置。装置的滑动导向结构集成在支撑臂与挂载连接座之间，可实现切割端相对牵引设备的横向位置微调，在果园作业时可灵活避让果树树干，在路边作业时可贴近路肩完成边角区域的杂草清理，无需频繁调整牵引设备的行进位置。从安装边界来看，装置的挂载端采用标准三点式连接接口，可匹配多数小型农用拖拉机、滑移装载机的前端挂载位，整体横向伸展长度控制在1.8米范围内，作业时切割端的最低离地间隙可调整至5厘米，最高抬升高度可达40厘米，可覆盖不同高度的植被切割需求；锯片的传动结构采用内置皮带传动布局，传动部件全部封闭在支撑臂的型钢结构内部，可避免户外作业时尘土、草屑侵入传动副，延长设备的维护周期。在实际作业过程中，该装置的旋转锯片可保持稳定的高转速作业，针对直径3厘米以内的灌木、杂草可实现顺畅切割，不会出现枝条卡滞的问题；防护挡板的倾斜角度经过反复校核，可将飞溅的杂物导向地面方向，不会出现杂物向上飞溅干扰驾驶位的情况。整体结构的焊接位置均做了加强筋处理，在支撑臂的弯折受力点额外焊接了三角形加强板，可承受切割过程中遇到硬杂木时的冲击载荷，避免长期作业出现结构变形。
