1寸通径液压驱动灌溉隔膜阀结构

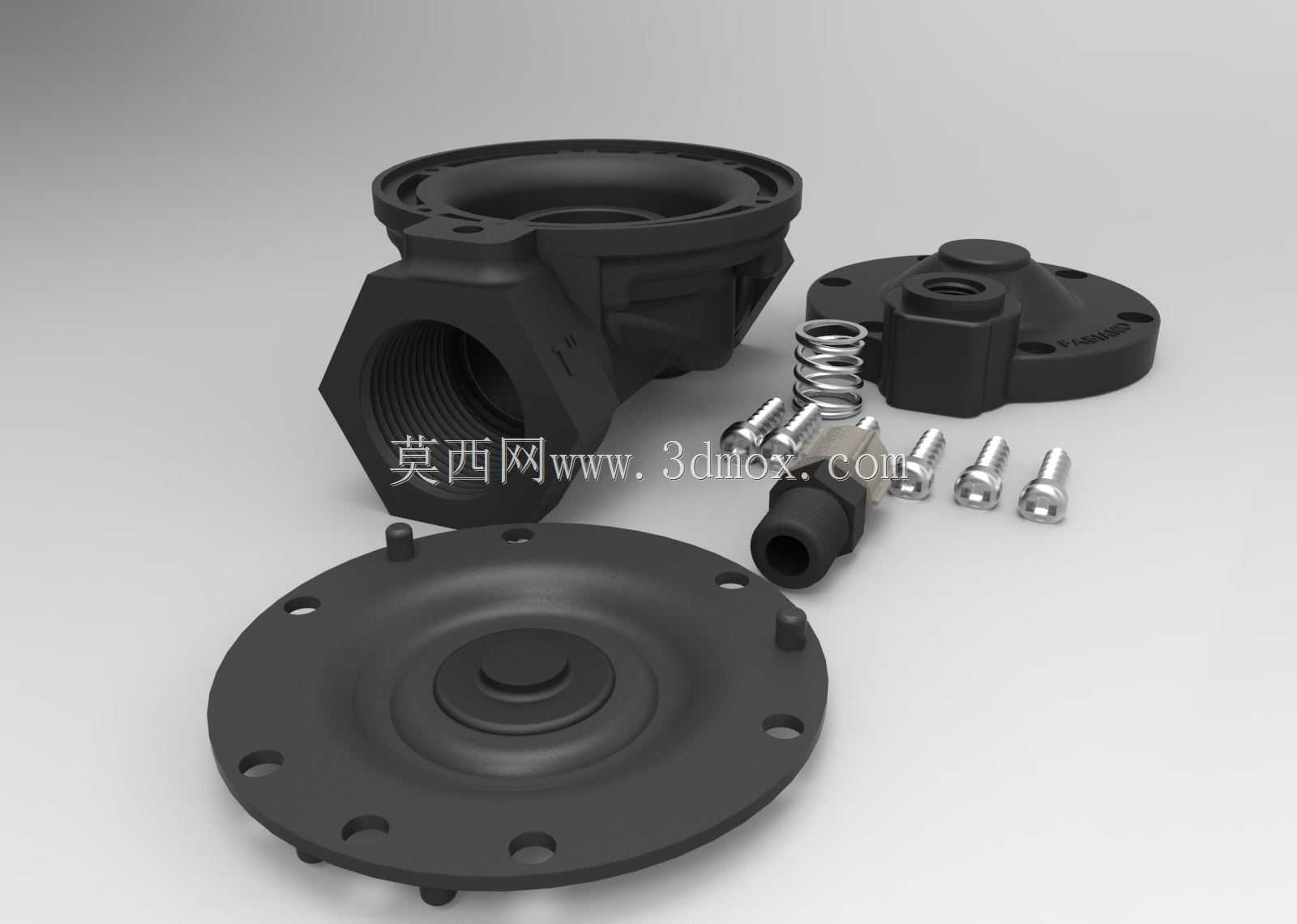

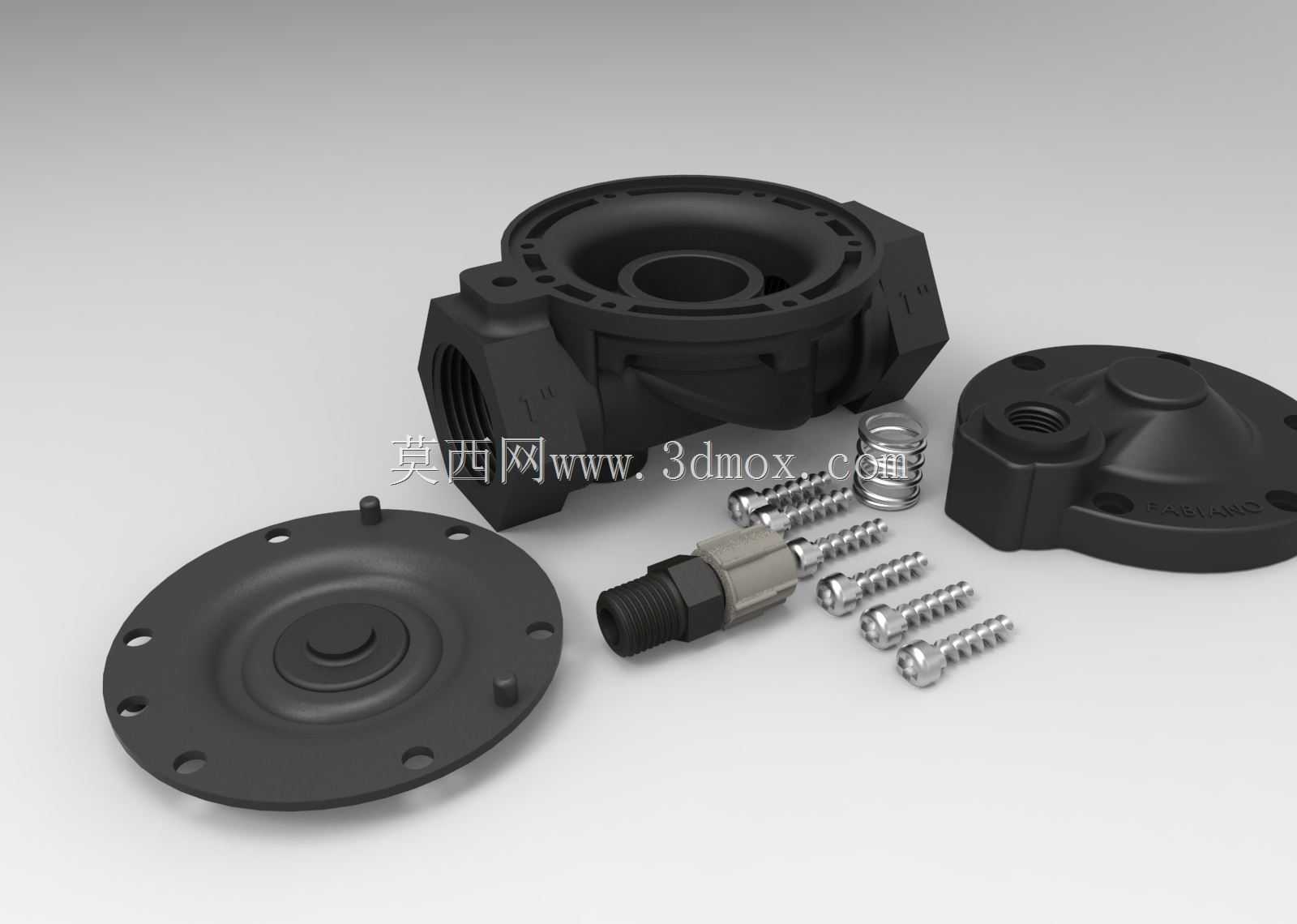

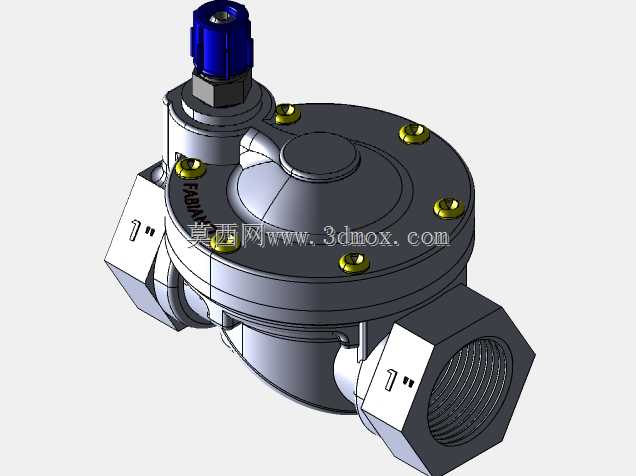

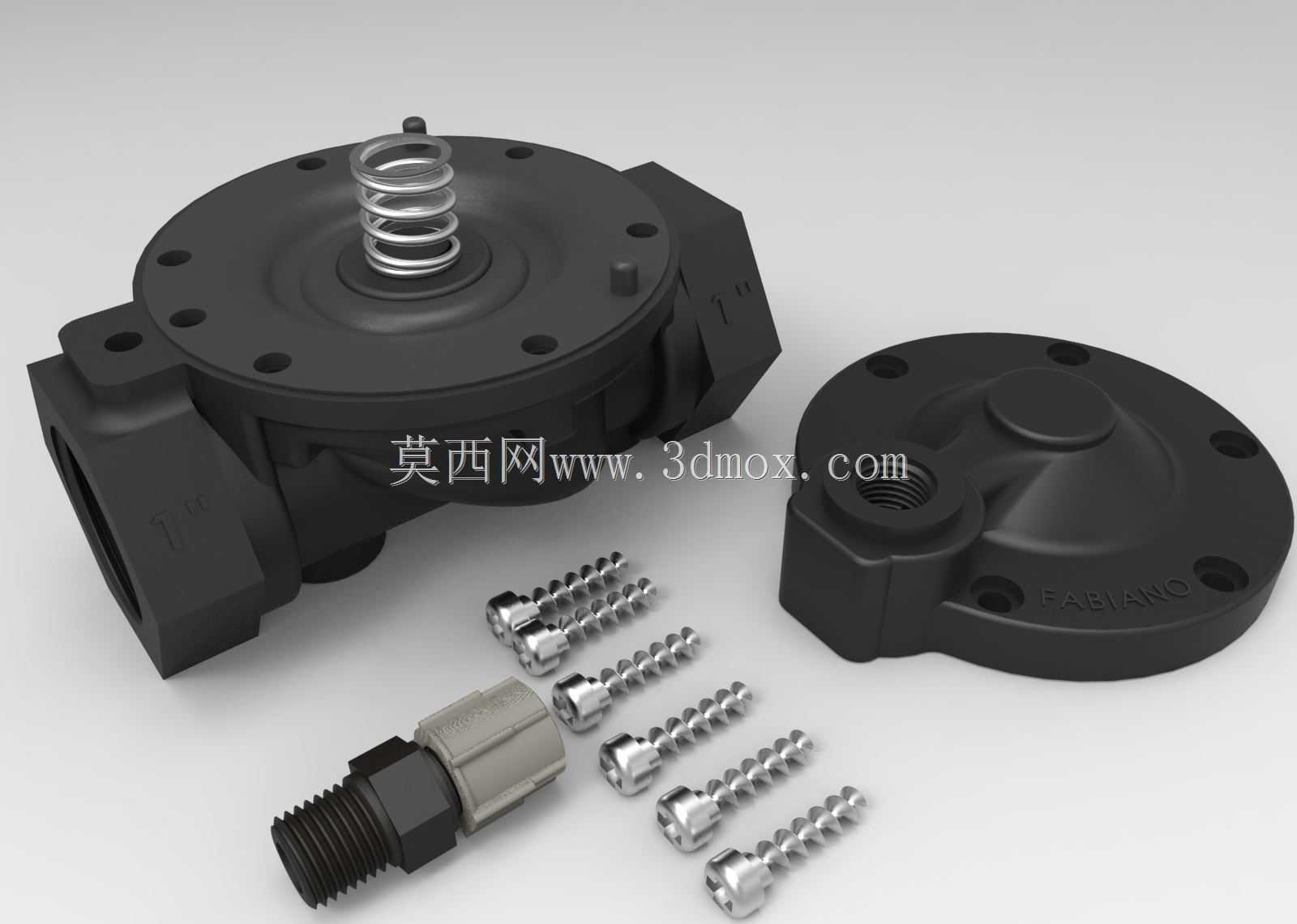

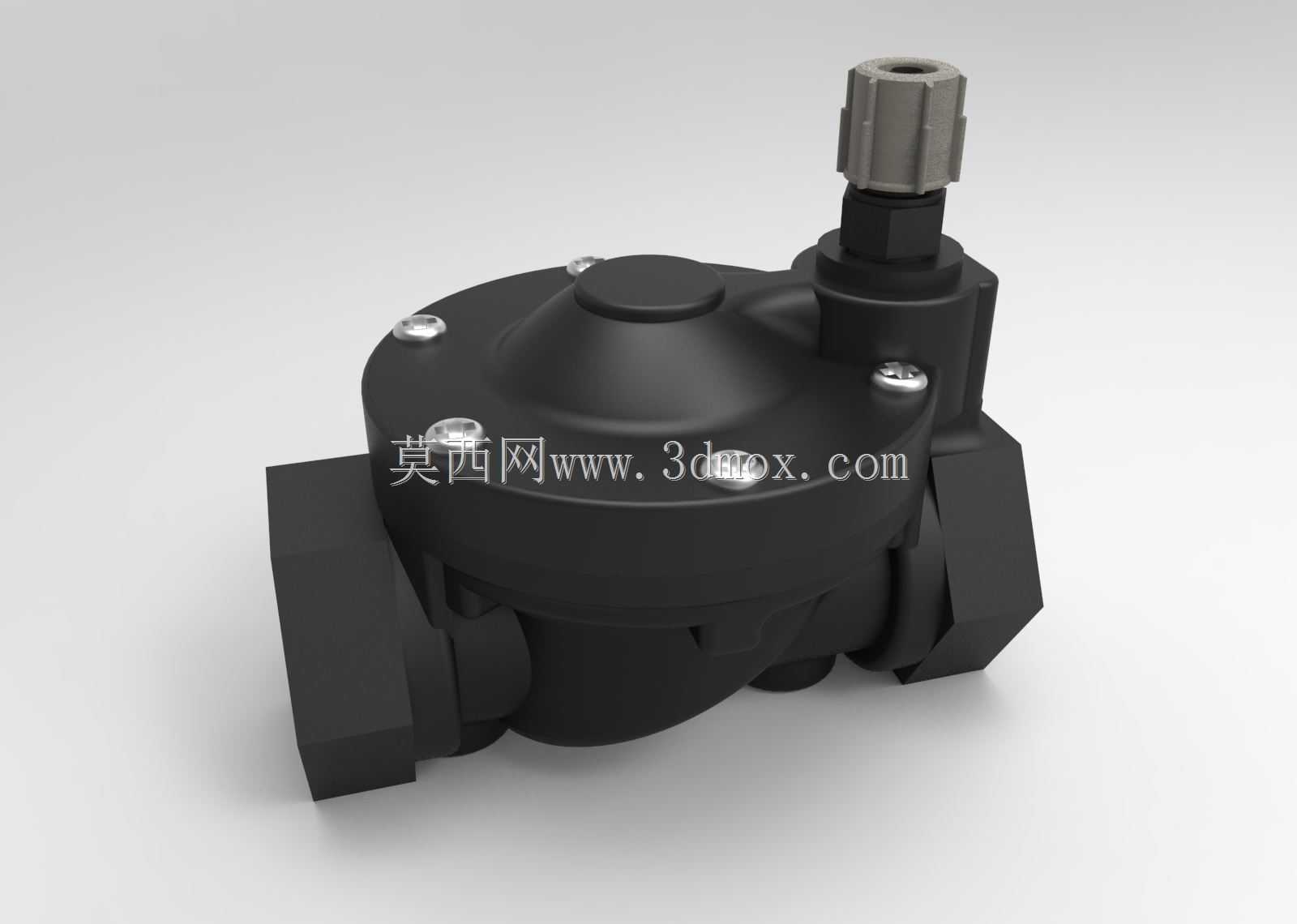

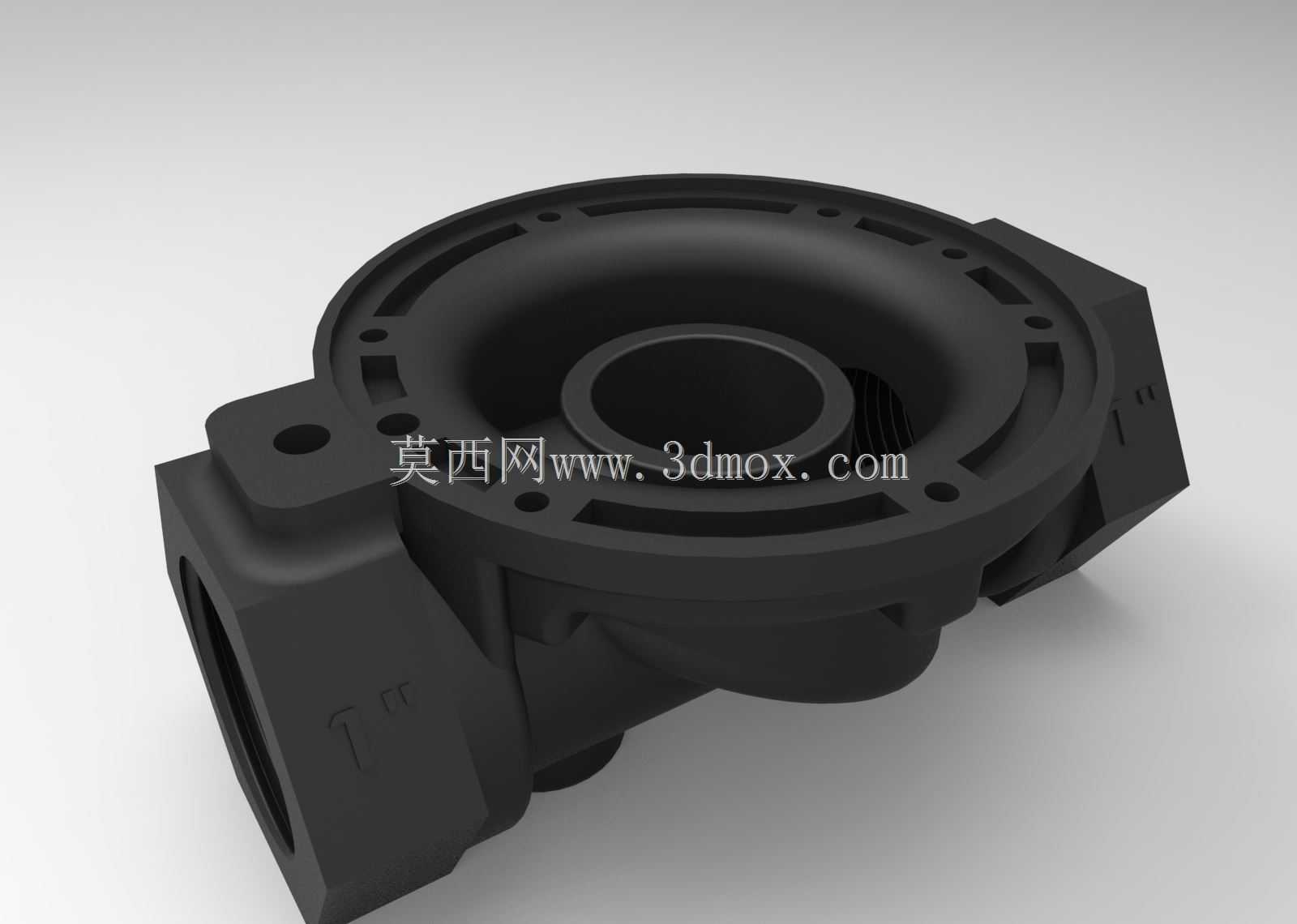

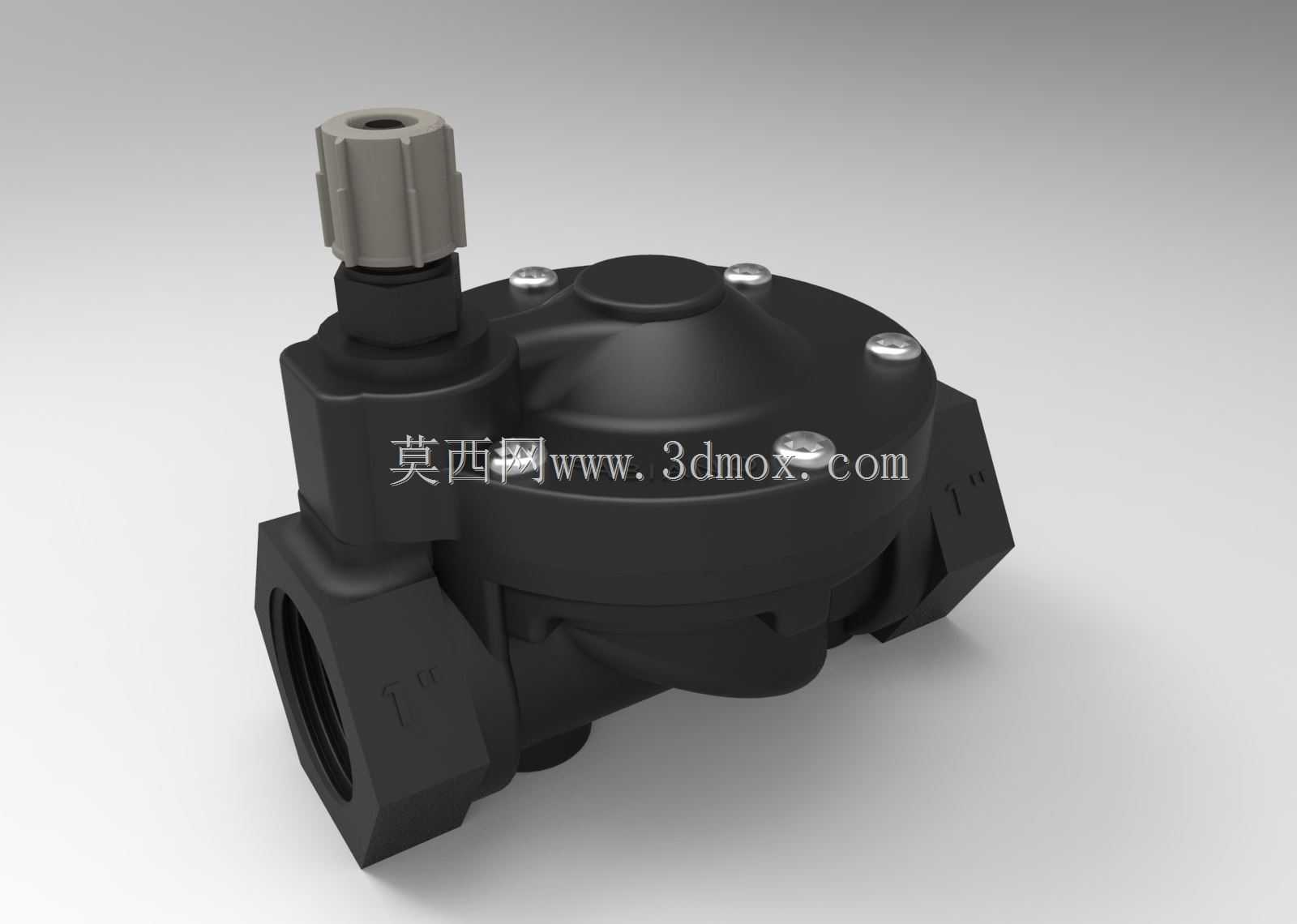

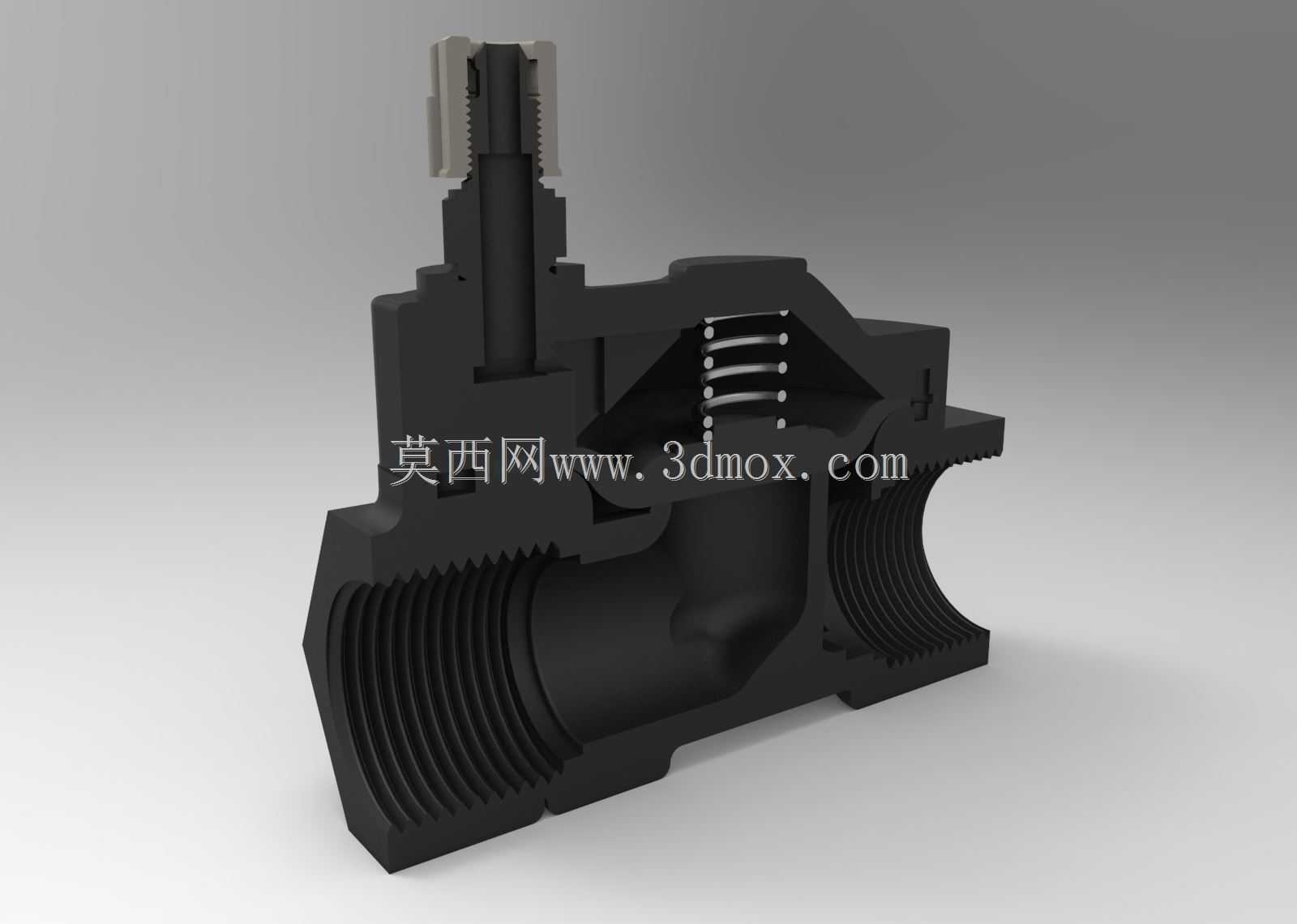

这款液压驱动隔膜阀主要面向农业灌溉场景设计，适配大田滴灌、喷灌系统的支路水路通断控制，也可用于园林景观灌溉、小型水肥一体化管路的流体管控，在低压输水工况下能稳定实现水路的启闭调节，无需额外布设电力控制线路，仅靠管路自身的液压驱动力即可完成动作，非常适合野外无供电的灌溉区域布设。从结构设计来看，整体采用隔膜式截流结构，将驱动腔与过流腔完全分隔，避免输送的灌溉水夹带泥沙、肥液杂质进入驱动机构造成卡滞，过流通道为1寸直通式设计，流道无突兀转角，通水时压损极低，可满足大流量输水需求，不会因为阀件本身造成输水效率下降。阀体两侧为内螺纹连接端，安装时可直接对接同规格的PE输水硬管或者软质输水带，接口的密封面做了加宽处理，搭配常规生料带或者橡胶密封圈即可实现无渗漏连接，顶部的调节端可手动微调隔膜的启闭行程，适配不同管路压力下的启闭速度需求，避免快速启闭造成的管路水锤冲击。建模过程中严格参照农用灌溉阀的实际安装边界做尺寸约束，阀体整体的安装高度、两侧接口的中心距都适配现有灌溉管路的常规布设间距，无需额外改动管路即可替换同规格的老旧阀件，阀体外壳的加强筋布局完全对应实际压铸工艺的成型需求，边角的圆角处理既避免应力集中，也符合压铸生产的拔模要求，顶部驱动部件的六角结构预留了扳手夹持位，现场安装维护时无需专用工具即可完成拆装调试。隔膜的安装腔做了定位凸台设计，装配时隔膜可快速定位，不会出现装配偏移造成的密封失效问题，阀盖与阀体的连接采用周向均布的紧固螺钉，压紧力均匀分布在隔膜密封面上，长期使用也不会出现局部渗漏的情况。
