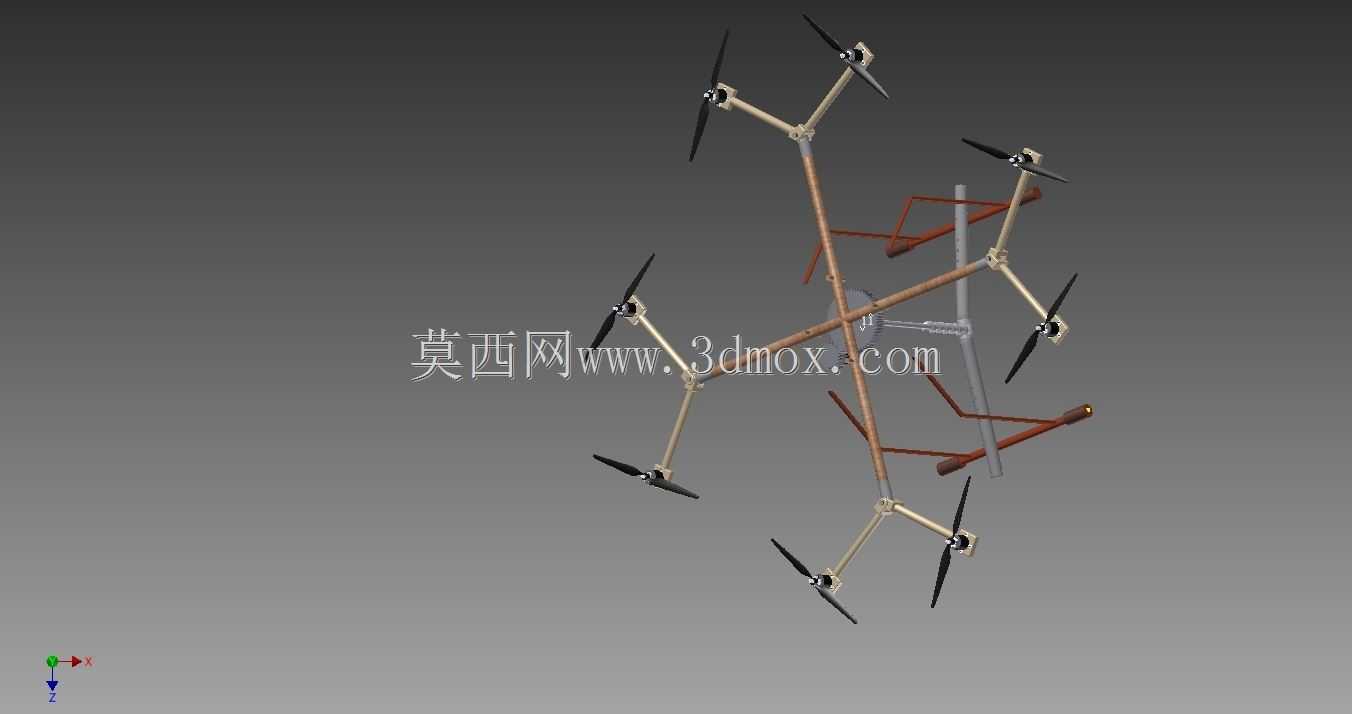

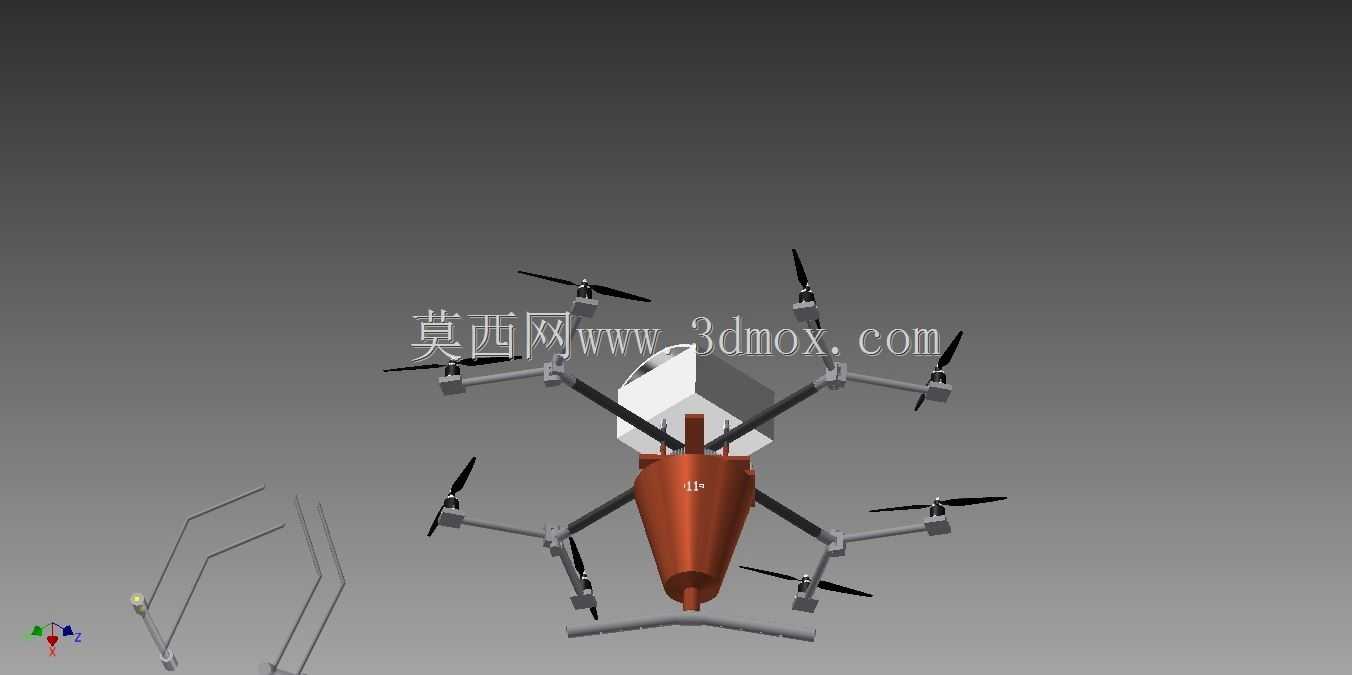

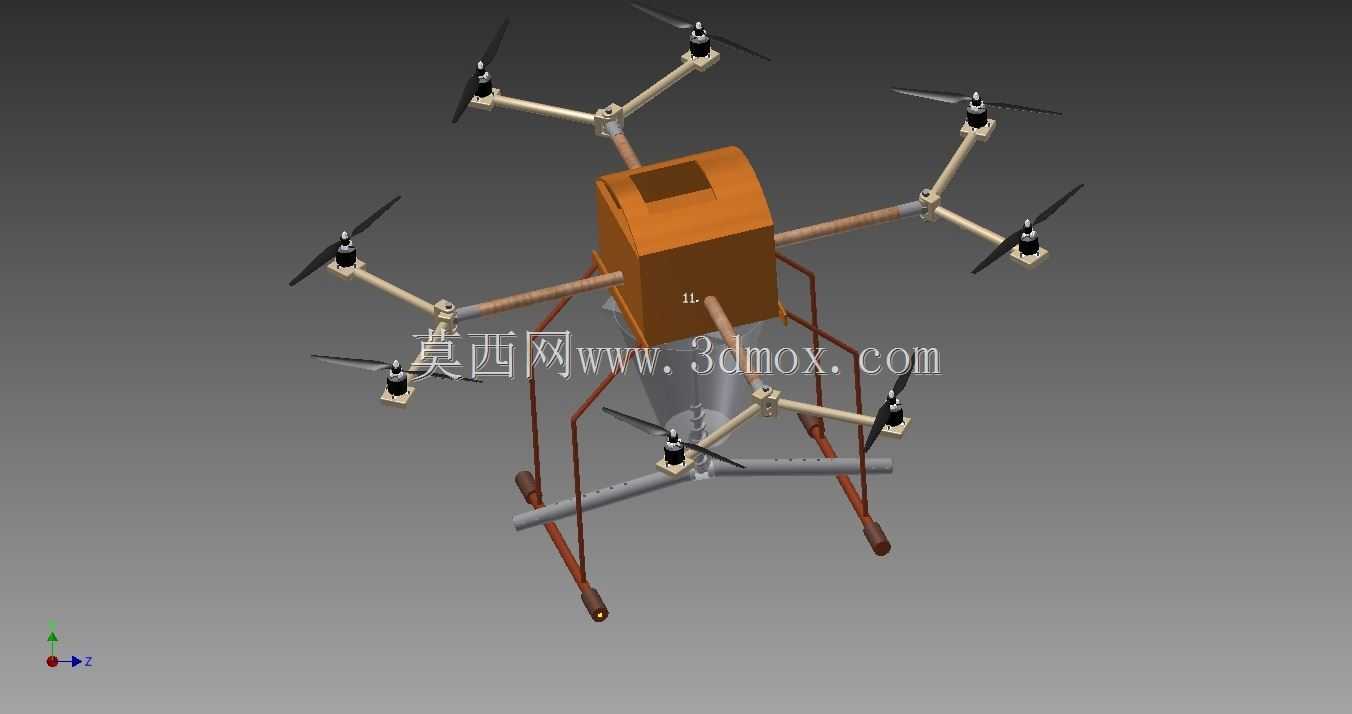

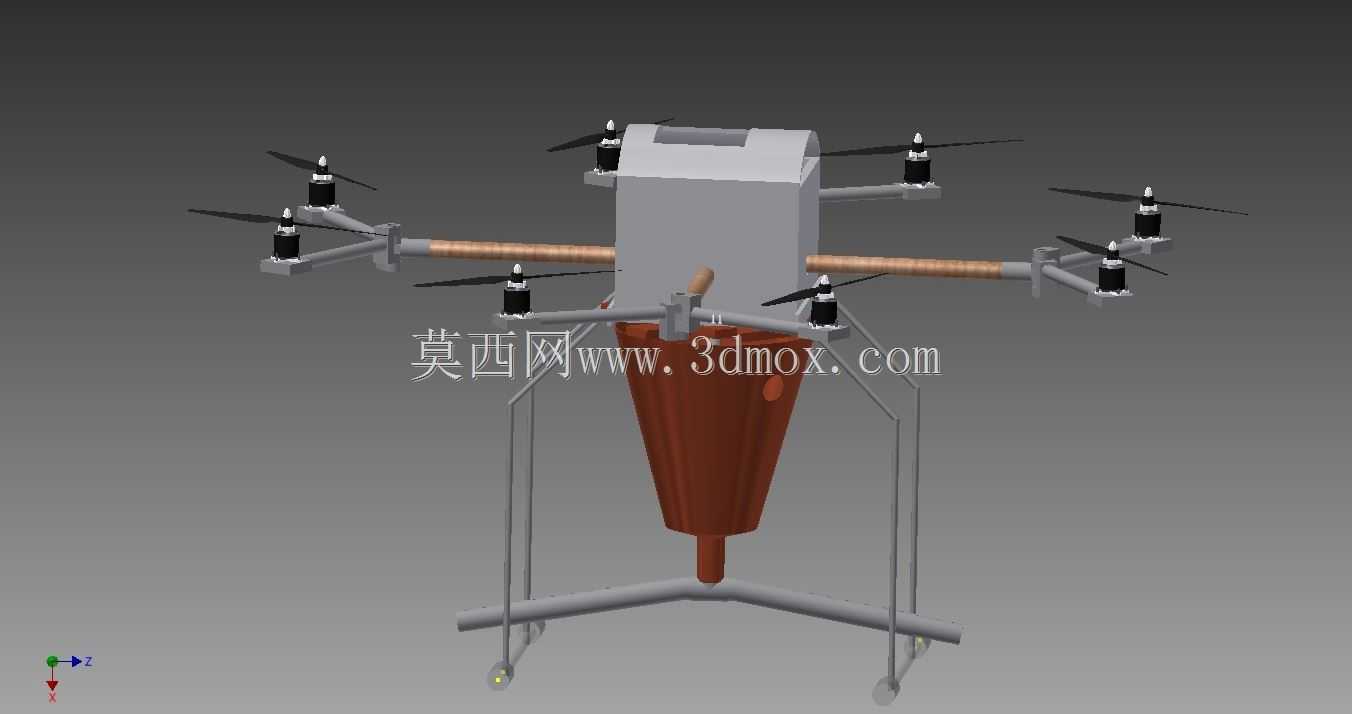

八旋翼农用播种无人机动力总成结构

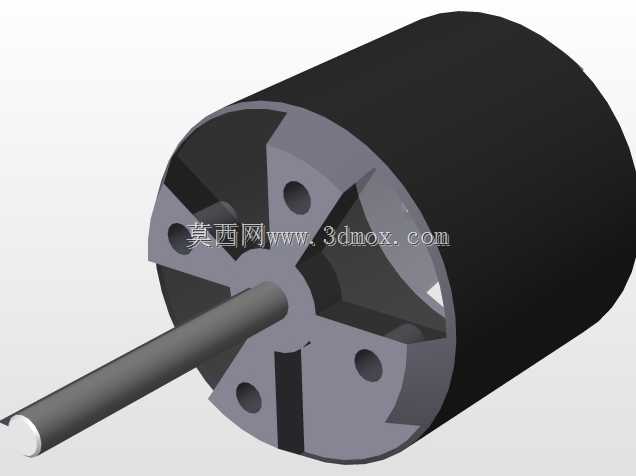

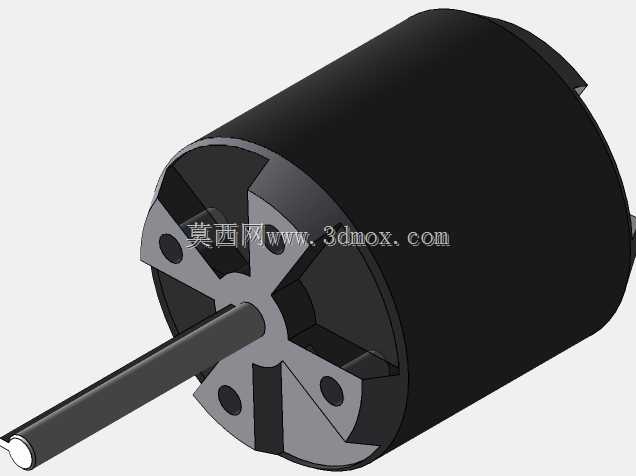

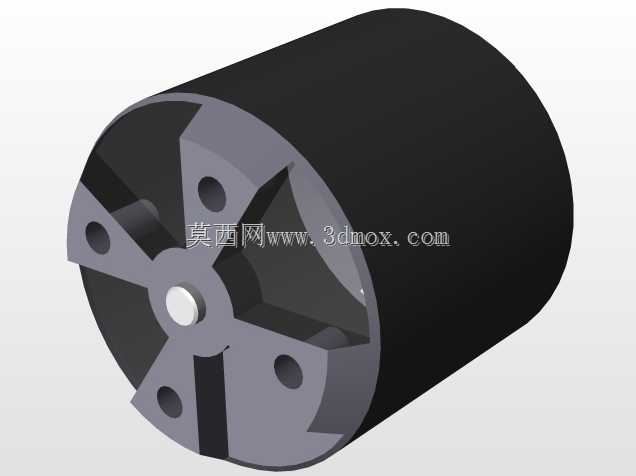

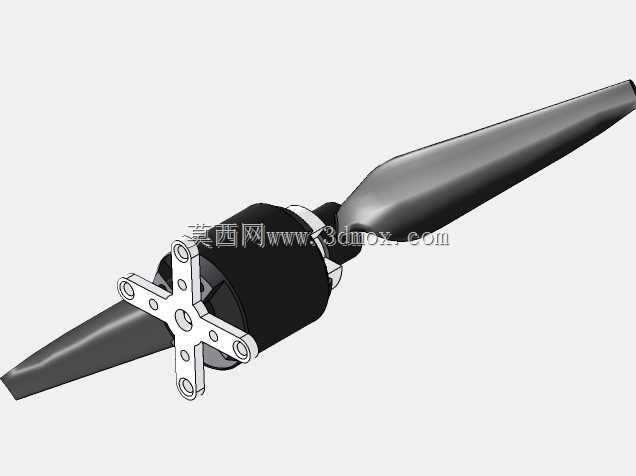

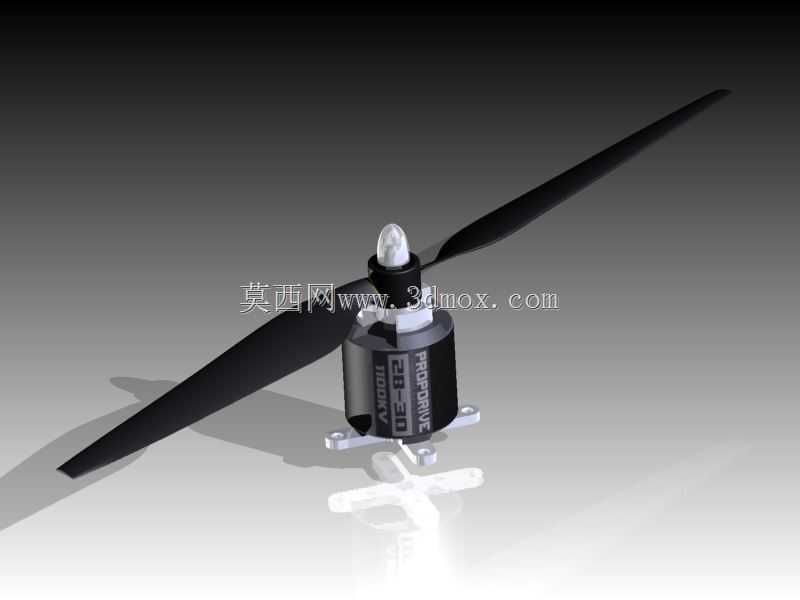

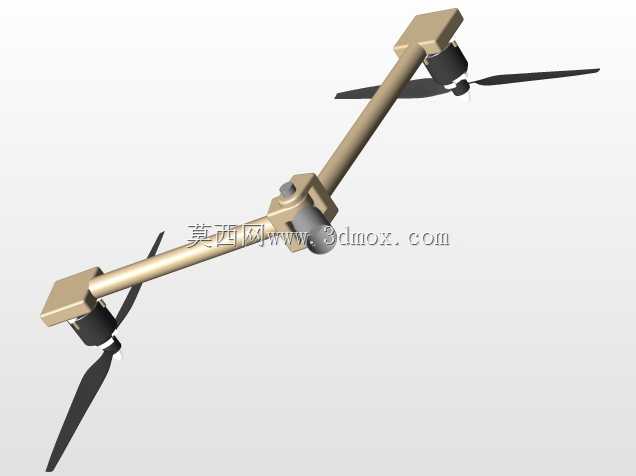

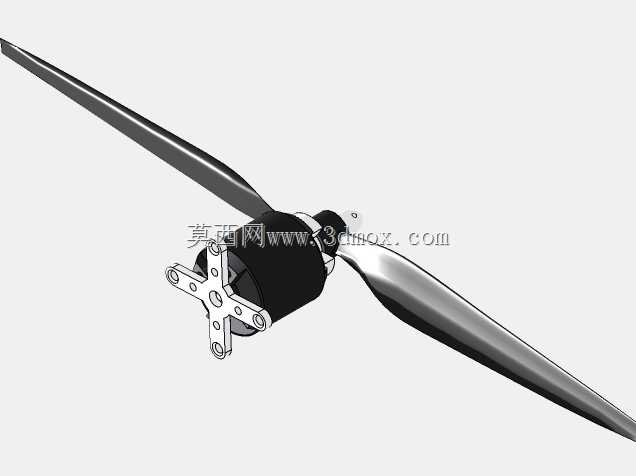

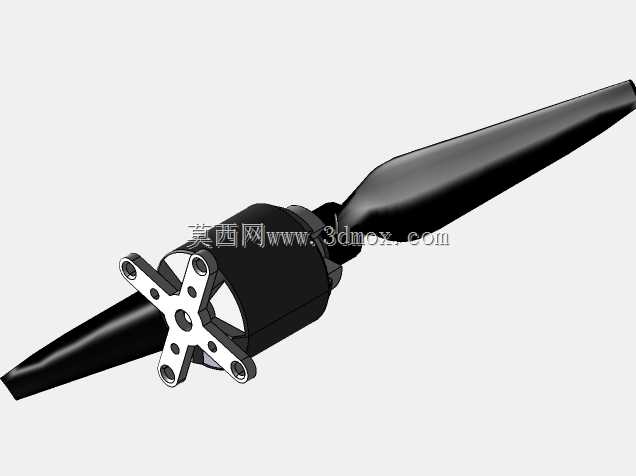

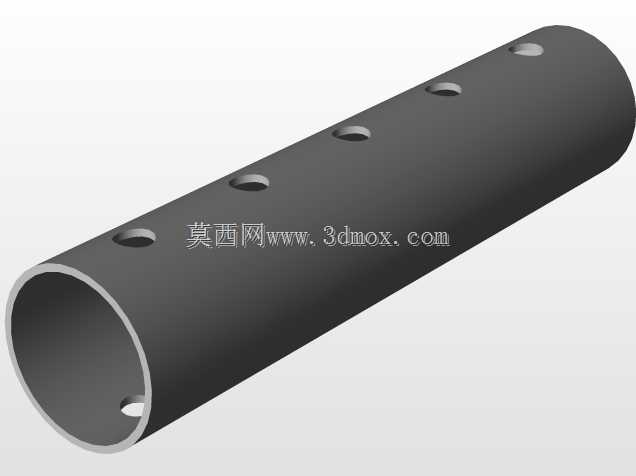

这套八旋翼农用播种无人机的动力模组结构，在设计阶段优先匹配丘陵山地零散地块的播种作业需求，区别于大田固定航线的植保无人机，该结构预留了播撒机构的快装接口，可在不改动旋翼动力布局的前提下，快速切换撒播、植保、测绘等不同作业挂载。从结构设计逻辑来看，单个动力单元采用外转子无刷电机搭配两叶螺旋桨的配置，电机底座设置了十字型安装定位凸台，可直接卡入机臂碳管顶部的安装座，通过四颗M3螺丝完成锁紧固定，安装孔位的同轴度公差控制在0.05mm以内，避免高速转动时产生偏心震动。螺旋桨采用快拆式桨夹设计，桨根处的定位卡槽与电机输出轴的扁位直接配合，无需额外工具即可完成桨叶更换，单支桨叶的长度设计为12英寸，转动时的扫掠半径控制在155mm，相邻机臂的动力单元在安装时预留20mm的安全间隙，即便飞行中出现小幅形变也不会发生桨叶碰擦的问题。电机外壳表面设计了轴向散热槽，在旋翼转动产生的下行气流作用下，可快速带走绕组工作产生的热量，连续作业40分钟的工况下，电机外壳温升不超过35K，满足长时间户外作业的散热需求。动力走线从电机底座中心的通孔直接穿入机臂内部，避免线材外露在气流中产生风阻，同时也能防止田间作业时秸秆、杂草勾挂线材引发故障。整个动力模组的重量控制在68g，单轴最大拉力可达到1.2kg，八轴总拉力冗余量保持在2.5倍以上，即便单轴出现动力故障，剩余动力也能支撑设备平稳迫降，降低作业坠机的风险。在安装边界设计上，机臂与中心机架的连接座预留了15度的倾角调节空间，可根据不同作业场景的拉力需求微调电机安装角度，优化整机的抗风性能，在6级侧风环境下仍能保持播撒轨迹的稳定性。桨叶的翼型经过低速气流优化，在电机转速为6000rpm时即可产生额定拉力，相比同规格普通桨叶的能耗降低12%，有效提升单架次的作业覆盖面积。电机底部的安装座还预留了减震胶圈的安装槽，可过滤电机转动产生的高频震动，避免震动传递到中心机架的飞控模块，影响飞行姿态的解算精度。
