小型立式豆类脱壳作业设备结构设计

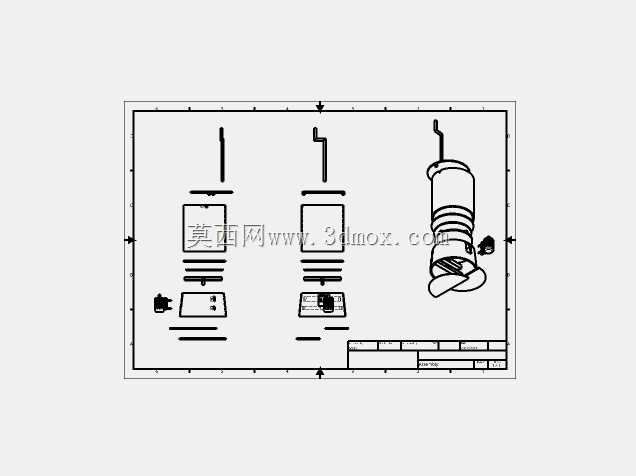

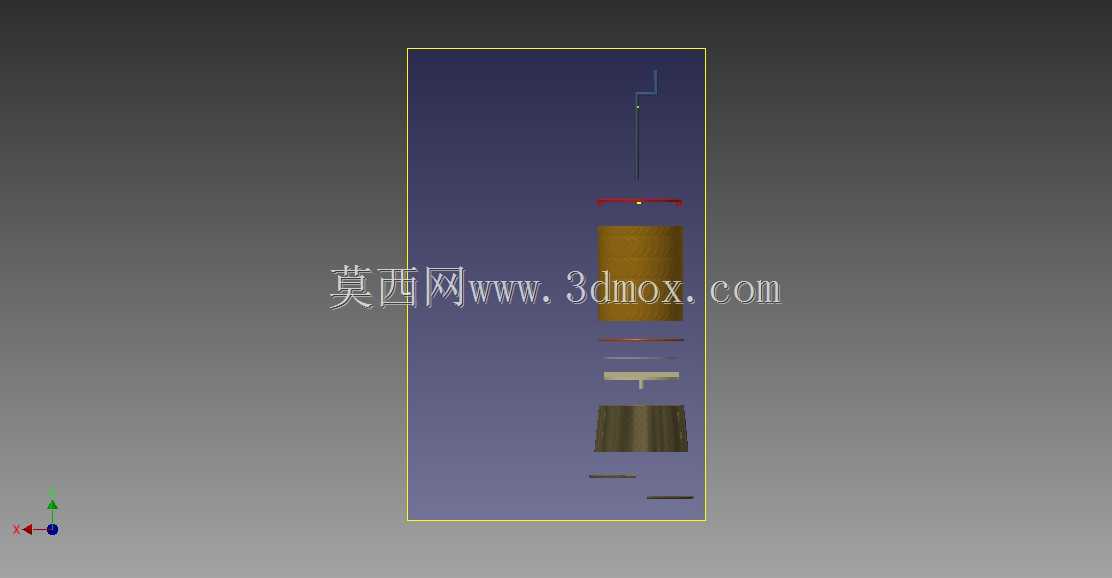

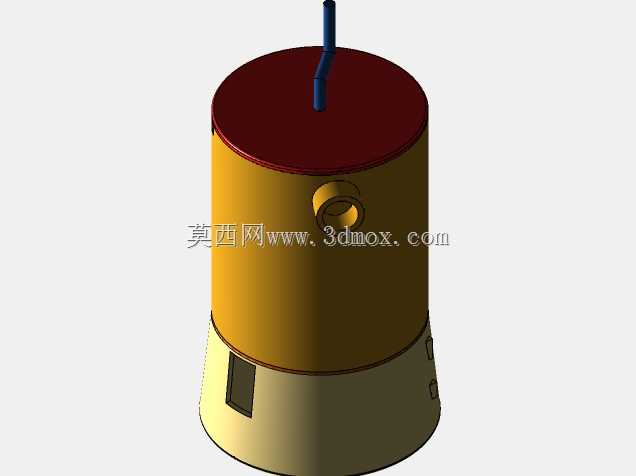

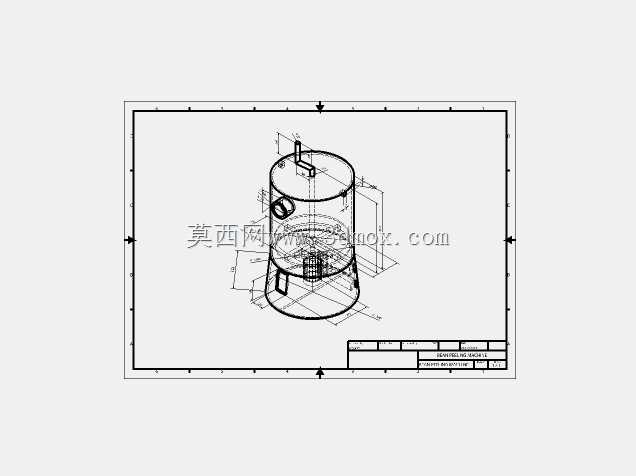

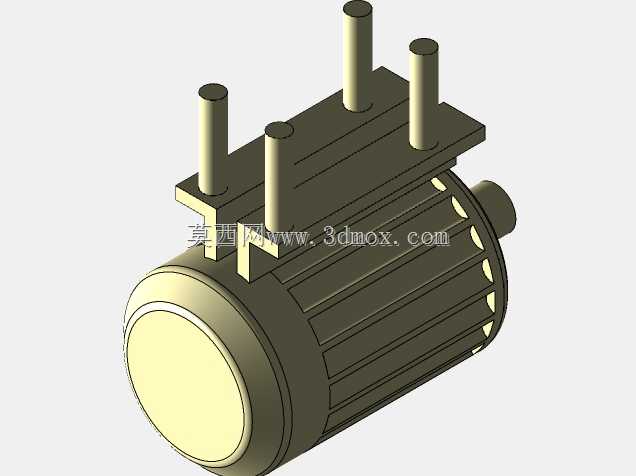

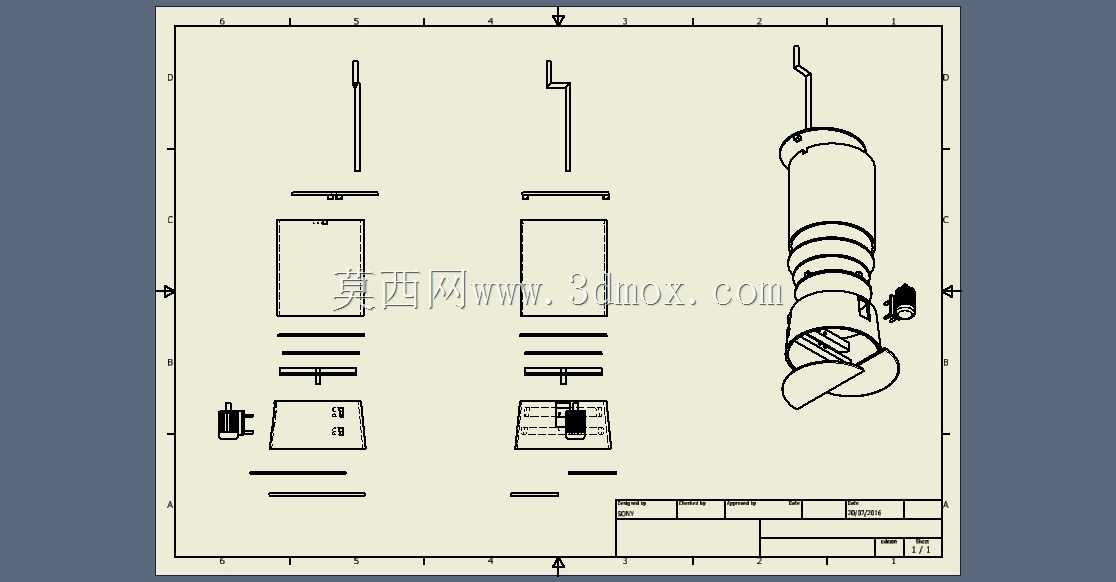

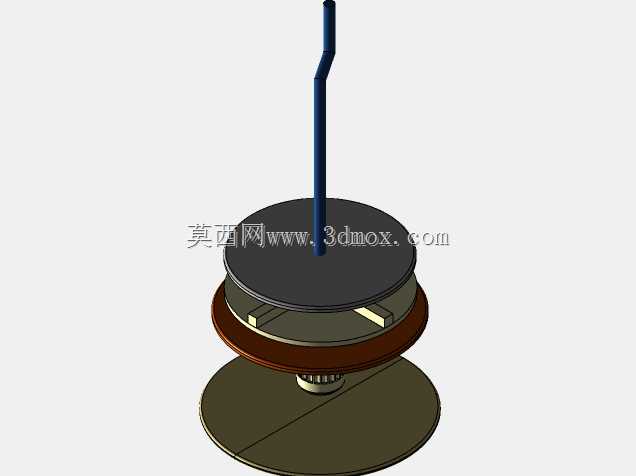

　　在农产品初加工的小型作业场景中，豆类脱壳是衔接原料收储与后续深加工的关键工序，这款立式结构的脱壳设备，正是针对小批量农户作业、作坊式加工的需求设计，区别于大型流水线脱壳设备的高占地、高投入特性，该设备整体采用同轴叠层布局，核心作业单元沿垂直主轴依次排布，从底部的承托基座到中部的搓脱腔体，再到上部的压合转盘，所有旋转部件均围绕同一根主轴做同轴转动，能最大限度压缩设备的水平安装占地，适配乡村作坊、家庭农场这类空间有限的作业场地。设备的核心脱壳逻辑采用柔性搓擦原理，避免刚性击打造成的豆粒破损，中部的环形腔体为脱壳作业区，腔体上下设置两层带防滑纹理的摩擦盘，下层摩擦盘与主轴通过键连接实现动力传递，上层压盘可沿主轴做轴向的小幅位移，通过调整上层压盘的下压间隙，就能适配不同粒径的大豆、蚕豆、豌豆等常见豆类的脱壳需求，间隙调整范围覆盖3毫米到12毫米，能覆盖绝大多数常见食用豆类的粒径区间，作业时下层摩擦盘随主轴转动，上层压盘保持定速反向差速转动，进入腔体的豆粒在两层摩擦盘之间受到均匀的径向搓擦力，豆壳在搓擦作用下与豆粒分离，不会出现局部过度挤压导致的豆粒碎裂问题。主轴的上部延伸段设置有弯折的操作手柄，在无动力配套的偏远作业场景下，可直接通过手柄手动驱动主轴转动完成小批量脱壳作业，若接入电机动力，只需在主轴底部的带轮位置配套对应传动比的带传动结构，就能实现电动作业，手动、电动双模式的兼容设计，能适配不同供电条件的作业场景，无需额外改装结构。

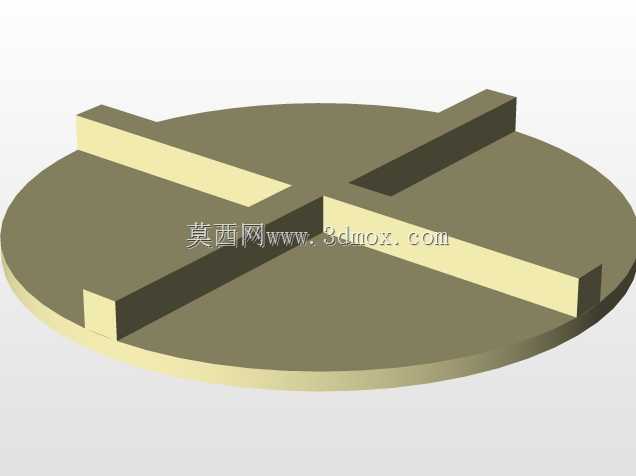

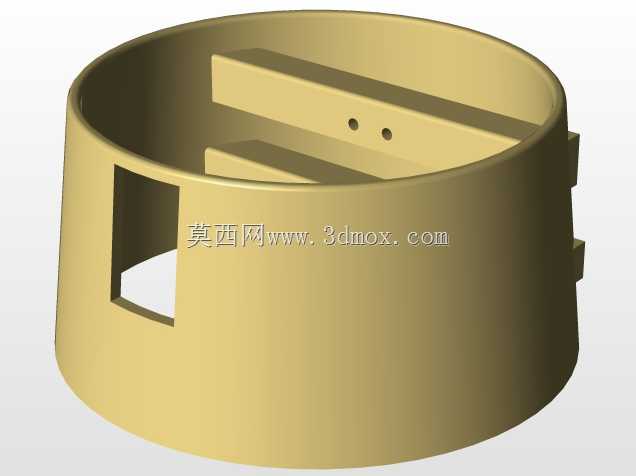

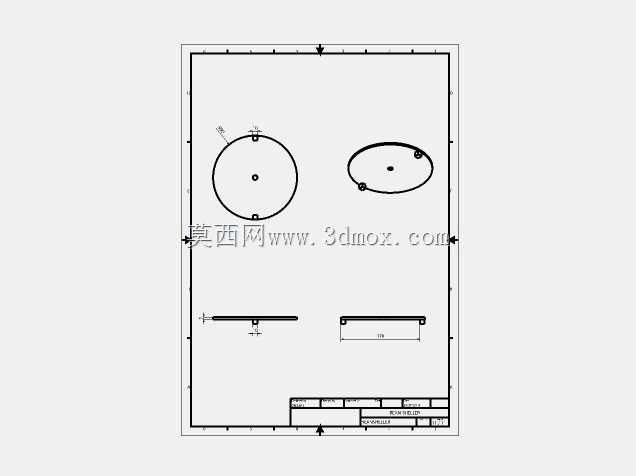

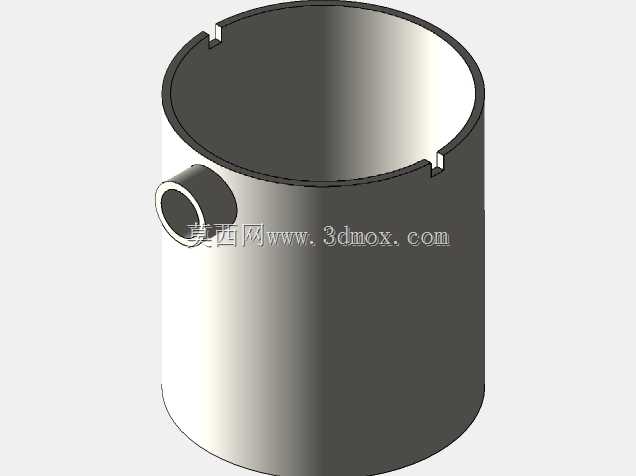

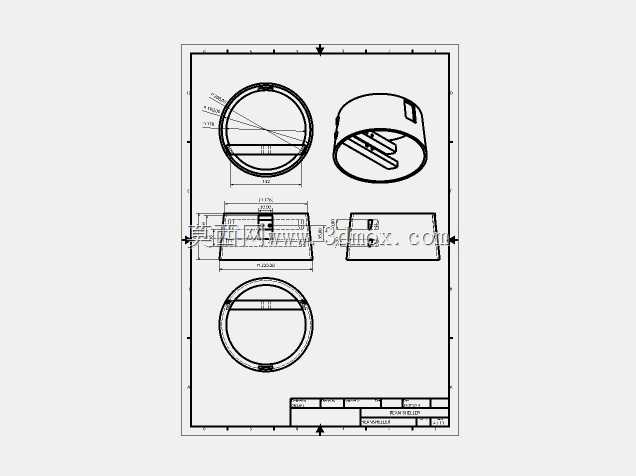

　　设备底部的承托基座采用圆盘式结构，基座直径大于中部脱壳腔体的外径，作业时可直接放置在平整的水泥地面、木质工作台面上，无需做额外的地脚螺栓固定，基座底部预留有三个均匀分布的安装孔位，若需要长期固定作业，可通过膨胀螺栓将基座与安装面锁紧，避免高速作业时设备出现移位晃动。脱壳腔体的侧壁设置有均匀分布的径向出料缝隙，缝隙宽度小于常见豆粒的最小粒径，搓擦脱落的豆壳会在转动离心力的作用下从缝隙甩出腔体，脱壳完成的完整豆粒则留在腔体内，待作业批次完成后掀开上层压盘即可集中取出，无需额外设置风选分离结构就能实现初步的壳粒分离，简化了设备的整体结构，降低了加工制造成本与后期维护难度。从结构设计的细节来看，上层压盘与主轴之间采用滑动铜套配合，

　　铜套自带储油槽，日常维护只需定期加注少量润滑脂就能保证压盘轴向滑动顺畅，不会出现卡滞导致的间隙调整失效问题；中部腔体的摩擦盘采用可拆卸设计，当摩擦纹理磨损到影响脱壳效率时，只需松开固定螺栓就能更换新的摩擦盘，无需更换整个腔体组件，降低了易损件的更换成本；主轴的上下支撑位置均设置有深沟球轴承，能承受径向搓擦作业产生的径向载荷，保证主轴转动时的同轴度，避免长期作业出现主轴偏磨导致的设备抖动。设备整体的外露部件均做了圆角钝化处理，没有尖锐的棱角，手动操作时不会出现剐蹭受伤的风险，所有连接螺栓均采用内六角圆柱头螺栓，螺栓头不突出安装面，避免作业时勾挂衣物、收纳时磕碰其他物件。在实际作业测试中，该设备单批次可处理1.5公斤左右的干大豆，

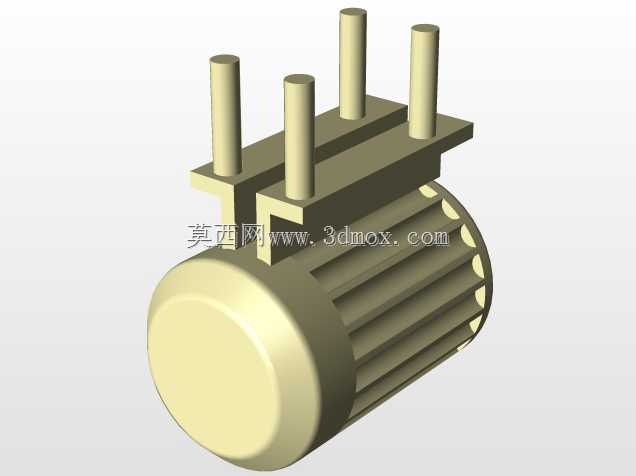

　　手动作业时每分钟转速控制在30转左右，单批次脱壳时长约3分钟，脱壳率能达到92%以上，豆粒破损率控制在3%以内，完全满足小批量豆类初加工的品质要求；若配套0.75千瓦的四级电机驱动，主轴转速可提升到60转每分钟，单批次作业时长可压缩到1.5分钟以内，每小时处理量能达到30公斤以上，适配小型作坊的日常加工产能需求。设计过程中特意规避了复杂的传动结构，整个设备的零件总数控制在40件以内，其中标准件占比超过40%，非标准的结构件多为板材冲压、车削加工件，没有复杂的曲面加工结构，普通的机械加工作坊就能完成所有零件的加工制造，不需要专用的加工设备，便于设备的本地化生产与推广。设备的整体垂直高度控制在650毫米以内，最大外径为320毫米，整体重量不超过18公斤，单人就能完成设备的搬运、移位，适合流动加工、多点位作业的使用需求，比如农户之间轮流借用、赶圩流动加工这类场景，不需要配套专门的吊装、搬运工具。
