简易框架式淡水纳米雾网支撑装置

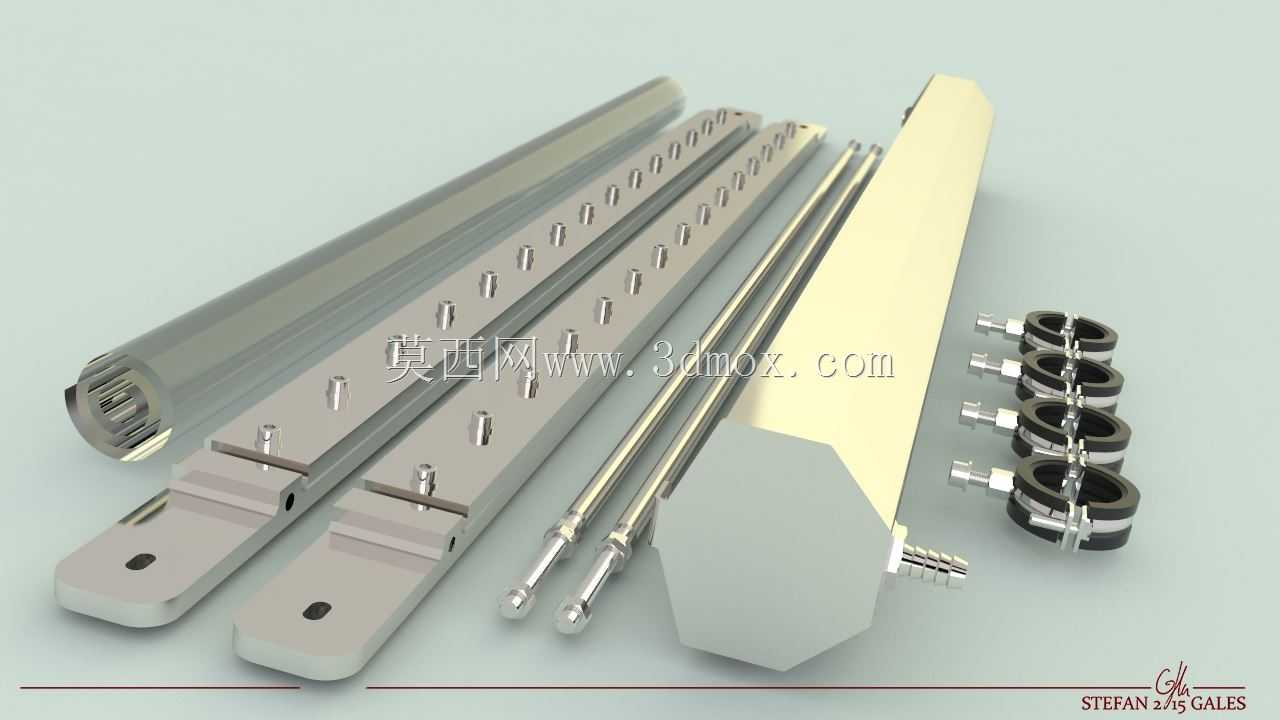

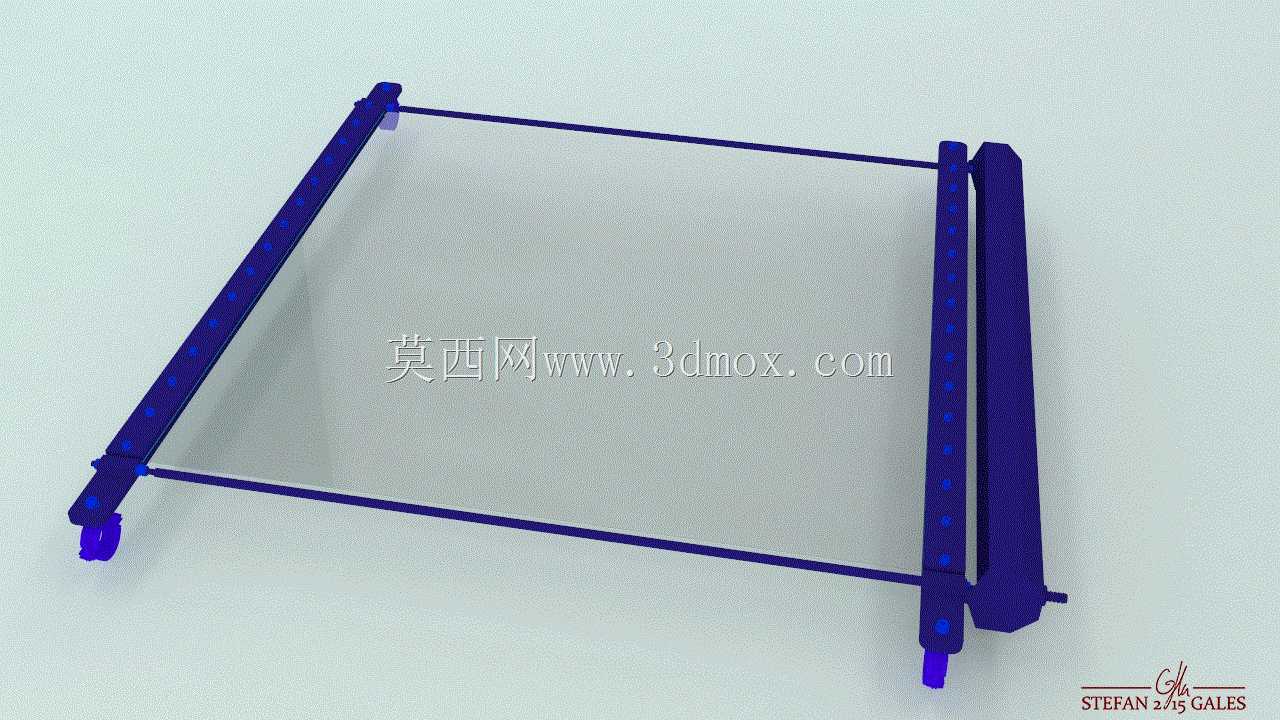

这套支撑装置主要适配干旱缺淡水区域的空气取水作业场景，可在海岛、荒漠山地、偏远无供水基础设施的野外作业点位部署，核心作用是张挂纳米雾网截留空气中的雾滴，将凝结的淡水汇集后导流至储水单元，解决零散点位的少量淡水供给需求。整套装置的设计完全围绕易加工、易部署、低维护的核心诉求展开，没有采用复杂的定制化构件，所有结构件都可以在项目所在地就近采购加工，无需依赖长距离跨区域运输特殊配件，大幅降低偏远区域的部署门槛。从结构功能来看，两侧的竖向支撑构件承担整套装置的主要受力，构件上预留的均匀排布孔位既是雾网的固定点位，也集成了输水通道的功能，凝结在网面的淡水顺着网丝流到侧边后，可通过支撑构件上的导流结构汇集到底部的出水口，直接接入储水容器。上下布置的横向连接杆件主要承担张紧雾网的作用，通过两端的锁紧结构可以调整雾网的张紧度，避免大风天气下网面过度晃动导致雾滴飞溅，影响集水效率。设计过程中优先选用常规易得的管材与型材作为主体框架材料，可适配不锈钢矩管、圆管甚至当地易得的竹制管材作为支撑主材，固定连接件采用标准规格的螺纹紧固件，所有加工工序仅涉及切割、车削、钻孔、普通焊接等常规机加工操作，不需要特殊加工设备，普通具备基础金工能力的作业人员即可完成组装搭建。装置的安装边界没有严格的场地限制，不需要浇筑大面积混凝土地基，仅需要将两侧竖向支撑的底部做简单锚固即可固定，整体框架的尺寸可根据部署点位的常年雾况、风力等级灵活调整，常规部署规格下框架的横向跨度适配50×10mm规格的矩形筋与12mm直径圆形筋的搭配强度，预留的网面安装位可适配1.5mm与2mm两种网孔规格的塑料自粘保护网与纳米集水雾网，侧边预留的管路接口可直接对接1又1/2英寸规格的标准输水管道，搭配两个90度弯头与一个T形三通即可完成集水通路的连接，不需要定制异形转接件。整套结构没有易损耗的复杂运动部件，日常维护仅需要定期清理网面附着的沙尘、检查紧固件的锁紧状态即可，长期使用的维护成本极低，适配长期无人值守的野外集水作业需求。
