斜进料输送式饲料搅拌设备结构

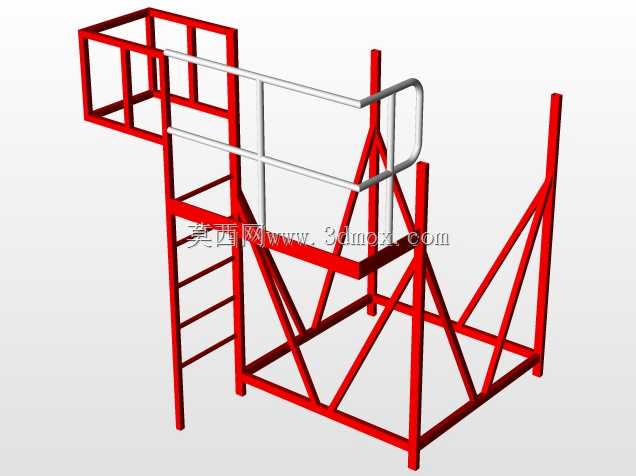

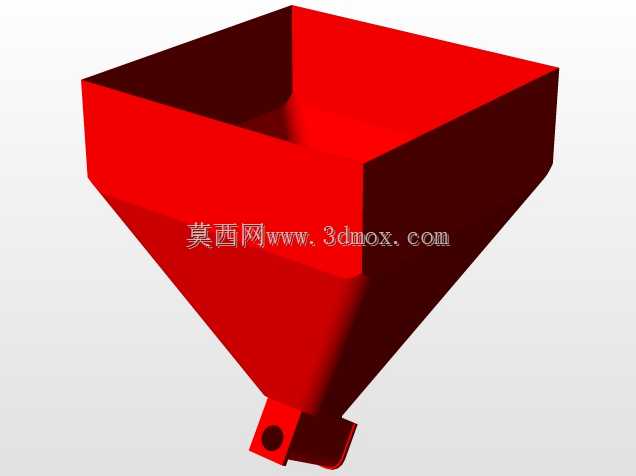

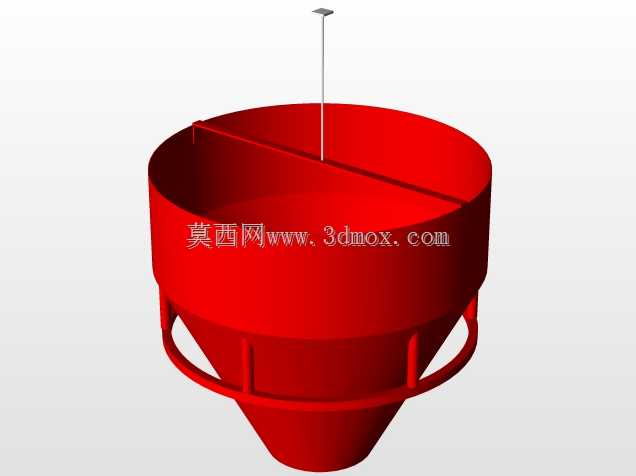

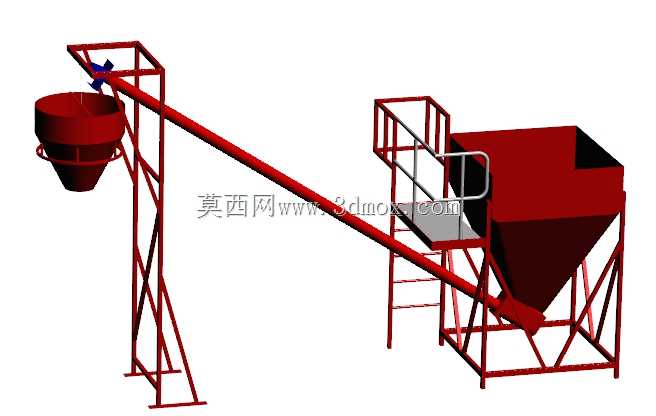

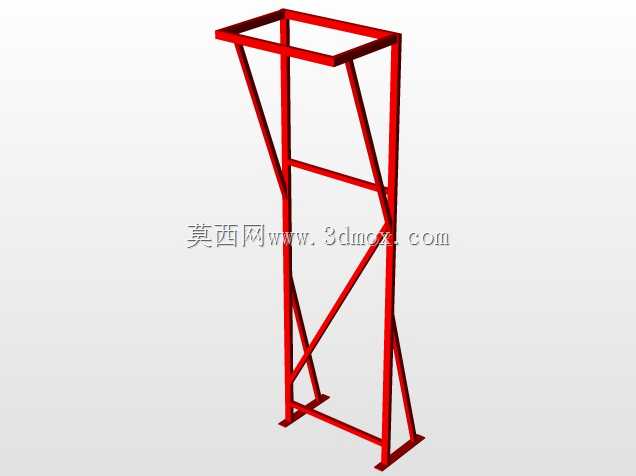

这套设备主要面向中小型饲料加工、养殖配料场景设计，解决传统人工配料搅拌效率低、混合均匀度差的痛点，可完成散状饲料原料的提升上料、暂存、搅拌混合全流程作业，适配粉状、颗粒状饲料原料的加工需求，也可经过简单参数调整用于其他散状建材、化工粉料的混合作业场景。从结构布局来看，设备采用斜置螺旋输送作为上料核心，左侧设置受料斗，原料倒入受料斗后，通过螺旋叶片的旋转推送，沿着倾斜输送管送入右侧的搅拌仓内，这种斜置上料的布局能够在有限的厂区占地内完成高度差的物料输送，不需要额外搭建高位上料平台，降低了现场安装的土建成本。右侧搅拌仓采用方锥斗结构，上部为方形进料与操作区，周边设置带护栏的操作平台，方便操作人员日常巡检、清理维护，下部锥斗结构能够保证搅拌完成后的物料靠自重完全卸出，避免仓内积料残留引发的原料变质、交叉污染问题。整套设备的支撑全部采用型钢焊接框架结构，输送管、受料斗、搅拌仓分别通过焊接节点与主框架连接，结构刚度充足，能够承受螺旋输送运转时的振动载荷、以及仓内满载物料的重量载荷，不需要额外做混凝土基础固定，只要放置在硬化平整的地面即可完成安装，适配乡村小型饲料加工厂、规模化养殖场自配料车间的场地条件。设计过程中重点考量了安装边界的适配性，斜向输送管的倾角设置在物料自然安息角以上，保证螺旋推送过程中不会出现物料回滑问题，同时输送管长度与高度的匹配，让受料斗的进料口高度刚好适配人工倒料或者小型铲车上料的高度，不需要操作人员登高作业。操作平台的护栏高度符合安全作业规范，爬梯的踏步间距设置合理，方便人员上下操作。受料斗顶部设置简易格栅，能够拦截原料中的大块杂质或者包装袋残片，避免进入螺旋输送段造成卡料、叶片磨损问题。搅拌仓的容积设计匹配常见的单批次饲料加工量，能够满足中小型加工点每小时数吨的产能需求，设备各部件的连接节点都做了加强处理，长期运转过程中不会因为振动出现焊缝开裂、结构变形的问题。
