斯蒂尔Polycut割草机割头结构设计

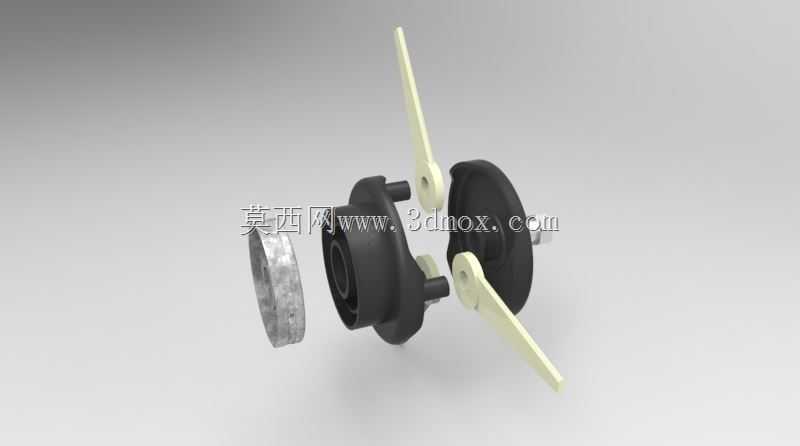

园林养护作业中，割灌割草设备的末端作业部件直接决定修剪效率与作业安全性，这款Polycut割头作为手持割草设备的核心执行端，适配斯蒂尔系列侧挂式、背负式割草机主机，主要用于城市绿化带修剪、山地荒草清理、果园株间杂草割除等场景，相比传统打草绳结构，硬质切割臂的设计在应对粗茎杂草、低矮灌丛时不会出现绳体断裂、甩脱的问题，作业连续性更强。从结构设计逻辑来看，整个割头采用同轴分层装配思路，中心的黑色主体为安装基座，内部预留与主机传动轴匹配的花键连接腔，安装时直接套接在传动轴输出端，通过端面的锁紧垫片与固定螺母完成轴向锁止，安装边界适配主流26mm直径输出轴的割草机主机，整体径向最大尺寸控制在120mm范围内，作业时不会因为回转直径过大误伤作业区域周边的作物幼苗。基座两侧对称布置的米黄色切割臂采用铰接式安装结构，作业时随主轴高速回转形成圆形切割面，当切割臂碰到硬质石块、金属围栏等刚性障碍物时，铰接结构可让臂体瞬时向内回转避让，避免硬碰撞导致的臂体断裂或者传动轴变形，相比固定式切割刀盘，抗冲击性能提升明显。基座外侧的黑色护罩为半包围结构，沿回转切线方向延伸，可阻挡切割过程中飞溅的草屑、碎石向操作人员方向弹射，护罩的弧度经过反复校核，既不会遮挡切割视线，也能形成足够的防护范围，护罩与基座采用卡扣加螺栓的双重固定方式，长期振动工况下不会出现松脱移位。单独的金属配重环安装在基座前端，用于调整整个割头的回转动平衡，抵消两侧切割臂加工误差带来的离心振动，降低主机传动轴的径向负载，延长整机轴承的使用寿命。设计过程中对各部件的装配公差做了严格控制，铰接孔与销轴的配合间隙控制在0.1mm以内，既保证臂体摆动灵活，又不会因为间隙过大产生回转抖动，所有外露的塑料部件均添加抗紫外线材质，户外长期暴晒下不会出现脆化开裂，金属部件做了镀锌防锈处理，应对园林作业中频繁接触露水、草汁的腐蚀环境。实际作业测试中，这款割头在6000rpm的额定工作转速下，切割直径3mm以下的杂草无需反复走刀，单次通过即可完成修剪，切割臂磨损后可单独快速更换，无需整体更换割头基座，后期维护成本更低，铰接结构的阻尼经过调校，正常作业离心力下臂体保持完全伸展状态，只有碰到超过阈值的硬阻力才会触发避让，不会因为草茎的正常阻力出现回缩影响切割效果。
