带制动结构工业万向脚轮结构设计

　　在工业生产场景中，脚轮是各类移动设备、工装架、转运小车的核心行走部件，直接决定了设备移动的顺畅度、停靠稳定性以及使用安全性。这款带制动器的脚轮，主要适配需要频繁移动、且停靠时要求无位移的工业场景，比如车间内的物料转运台车、工位器具架、轻型自动化设备移动底座、医疗辅助设备机架等，区别于普通无制动脚轮，它的核心价值在于可以在设备停靠时通过制动结构锁止轮体转动，避免设备受外力碰撞、地面坡度影响出现滑移，消除生产现场的安全隐患。

　　从结构设计逻辑来看，这款脚轮采用了顶置插杆式安装结构，顶部的圆柱插杆用于和设备底座的安装套筒配合，相比平板式安装脚轮，插杆安装的方式更适合需要360度转向的使用需求，转向时插杆在套筒内转动，转动阻力更小，转向过程更顺滑，不会出现平板安装脚轮长期使用后螺栓松动导致转向卡滞的问题。支架部分采用金属折弯成型结构，主支撑臂从插杆底座向下延伸，分别夹持在轮体两侧，保证轮体转动时的支撑刚度，不会因为长期承重出现支架变形、轮体偏摆的问题。

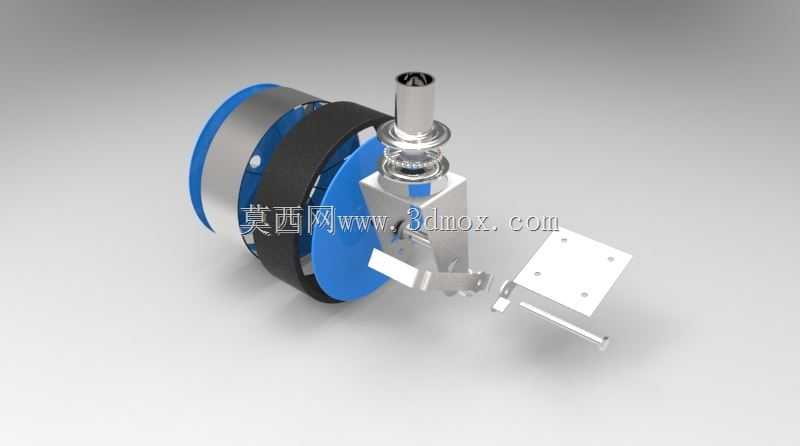

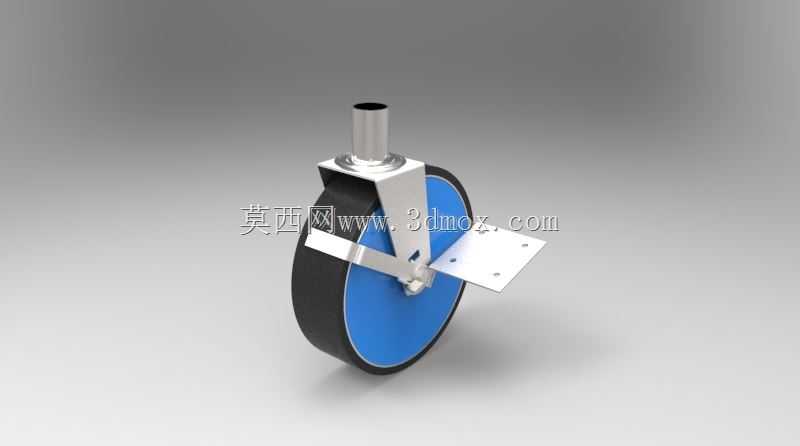

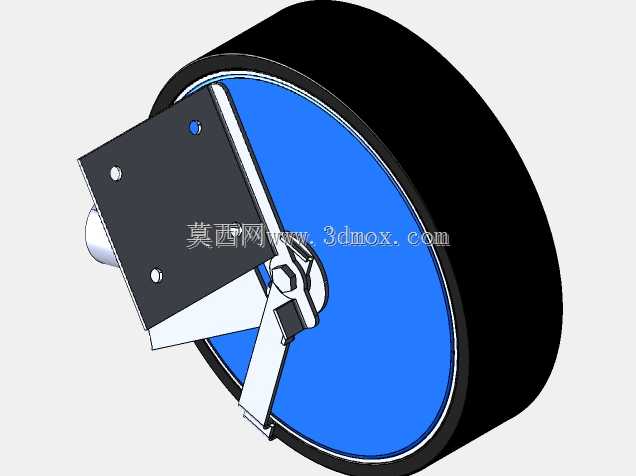

　　制动结构的设计是这款脚轮的核心亮点，它采用了踏板式金属制动拨片结构，制动踏板延伸至脚轮侧方，操作人员不需要弯腰，用脚踩踏踏板就可以触发制动，制动状态下拨片会同时卡紧轮体表面和转向支架，既锁止轮体的滚动，也锁止支架的水平转向，实现双重锁止，相比仅锁止轮体的单制动结构，这种双锁止设计可以避免设备停靠时脚轮转向偏移导致的位置变动，停靠定位精度更高。轮体部分采用了硬质轮芯加软质外圈的复合结构，蓝色的硬质轮芯提供足够的承重支撑能力，外圈的软质材质可以在车间环氧地坪、水泥地面、瓷砖地面等不同工况下行走时，降低行走噪音，同时减少对地面的划伤，也能缓冲地面微小凸起带来的震动，避免设备上搭载的精密元器件受震动影响精度。

　　从安装边界尺寸来看，这款脚轮的插杆直径、插杆长度都匹配工业场景通用的安装套筒规格，轮体直径适配单轮50-80kg的承重需求，整体安装高度符合常规移动设备的底座离地间隙要求，不需要对现有设备底座做额外改造就可以直接替换安装。轮体两侧的支架宽度控制在合理范围内，不会因为支架过宽导致安装时和设备底座的其他结构产生干涉，制动踏板的伸出长度既保证了踩踏操作的便利性，也不会因为伸出过长导致日常行走时被意外磕碰触发制动。

　　在实际选型使用时，这款脚轮适合搭配在单台总承重200-300kg的移动设备上，四个脚轮均匀分布在设备底座四角，每个脚轮承担的载荷在额定承重范围内，长期使用不会出现轮体变形、制动失效的问题。设计时也考虑了维护便利性，轮体和支架之间采用销轴连接，长期使用后如果轮体磨损，只需要拆下销轴就可以更换轮体，不需要整体更换脚轮，降低了后期维护成本。支架表面做了防锈处理，在车间潮湿环境、偶尔接触切削液的场景下使用，也不会轻易出现锈蚀卡滞的问题，转向部位的配合间隙控制合理，既不会因为间隙过大导致转向晃动，也不会因为间隙过小导致灰尘进入后转向卡滞，日常使用只需要定期在转向销轴位置加注少量润滑脂，就可以保证长期顺畅使用。

　　很多车间现场的普通脚轮在使用时，经常会出现停靠时设备滑移、转向卡滞、轮体脱胶等问题，这款脚轮的设计针对性解决了这些常见痛点，制动结构的金属拨片相比塑料拨片强度更高，频繁踩踏也不会出现断裂问题，轮体的复合结构相比全塑料轮体承重能力更强，相比全金属轮体行走噪音更低，兼顾了承重、静音、制动可靠、转向顺畅几个核心需求，不管是新设备设计选型，还是旧设备的脚轮替换，都是非常实用的结构方案。建模时对各个部件的配合间隙做了精准还原，比如轮体和支架的间隙、制动拨片和轮体的接触位置、插杆和安装座的配合尺寸都和实际工业产品的参数一致，可以直接用于设备设计时的装配干涉检查，也可以作为脚轮结构设计的参考方案，帮助结构工程师快速完成移动类设备的行走部件选型与结构匹配。
