24V40W小型直流驱动电机三维结构

　　在小型自动化设备、桌面级传动机构、便携电动工具的设计选型过程中，低压直流驱动单元的结构匹配度往往直接决定整套设备的安装空间利用率与运行稳定性，这款额定参数适配24V供电场景的圆柱型直流电机，正是面向中小功率传动需求打造的通用动力元件。从实际应用场景来看，这类电机常被集成在小型输送线的驱动端、桌面分拣机构的动力输入位、家用小型电器的动力模块、教学实验台的传动单元中，相比高压交流电机，它的供电门槛更低，搭配常规直流开关电源即可完成驱动部署，不需要额外配置复杂的变频启动模块，对于空间紧凑、供电条件受限的设备场景适配性更强。

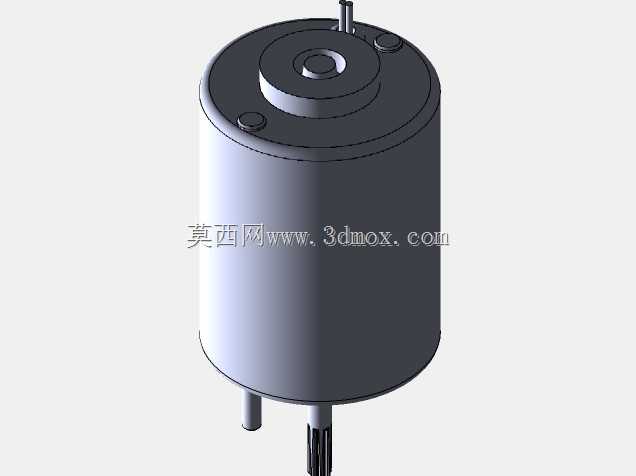

　　从结构设计思路来看，这款电机采用了经典的圆柱封闭式机壳结构，机壳主体采用薄壁拉伸成型的金属材质，既可以为内部的定子、转子、换向组件提供足够的结构防护，避免车间粉尘、日常使用中的飞溅液体侵入电机内部造成绝缘故障，同时圆柱型的外壁结构也方便配套安装座、固定抱箍等标准安装附件，不需要针对机壳做额外的仿形加工。电机顶部的端盖上预留了两个对称的固定沉孔，既可以用于端盖与机壳的锁紧固定，也可作为顶部安装的定位孔位，适配垂直安装的设备布局；端盖中心位置的凸起结构为输出轴端的轴承安装位，凸起的台阶结构可以为轴承提供轴向定位，避免电机在正反转切换、负载波动时出现轴承窜动的问题，同时端盖上伸出的小型柱状结构为供电接线端的防护凸台，将接线端子隐藏在凸台内侧，可避免布线过程中线缆弯折过度导致的线芯断裂，也能减少接线部位与周边金属结构件短接的风险。

　　电机底部伸出的输出轴采用单轴伸设计，轴径尺寸适配常规的联轴器、同步带轮、小模数齿轮等传动连接件，不需要额外做轴径改制即可匹配市面上多数通用传动配件，输出轴根部做了退刀槽处理，既方便传动件的轴向定位，也能避免传动件安装时与端盖发生硬接触。从安装边界来看，这款电机的圆柱外径属于微小型电机的常规尺寸范畴，在做设备布局时，只需要预留出略大于电机外径的圆柱安装空间，同时在电机轴向预留出接线端、输出轴端的装配操作空间即可，不需要为散热结构预留额外的大尺寸空间——电机的金属机壳本身即可作为散热面，在40W的额定功率工况下，依靠自然风冷即可满足温升要求，不需要额外加装散热风扇，进一步压缩了整机的安装空间需求。

　　从功能特性来看，这款电机的额定转速适配多数中低速传动场景，不需要搭配大减速比的减速箱即可直接驱动轻载负载，在需要更低转速、更大扭矩的场景下，也可以直接在输出轴端配套行星减速箱、蜗轮蜗杆减速箱等减速组件，电机的安装止口尺寸与常规微小型减速箱的输入止口通用，可直接完成对接。电机的额定电流参数适配常规的直流电机驱动器，过流保护阈值设置简单，调试过程中不需要做复杂的参数匹配，对于结构设计人员来说，在选型阶段只需要核对安装孔位、轴伸尺寸、额定功率与负载扭矩的匹配度即可，不需要额外定制特殊结构的安装附件，能够有效缩短设备的研发周期。在三维建模过程中，这款模型完整还原了电机的外部安装特征，包括机壳的外径尺寸、端盖的固定孔位、输出轴的轴伸长度与轴径、接线端的凸起位置与尺寸，在做设备装配干涉检查时，可以直接将模型导入装配体中，核对电机与周边结构件的间隙，提前排查安装过程中可能出现的布线干涉、传动件匹配度不足、安装空间预留不足等问题，避免实际加工装配阶段出现零件返工的情况。对于做小型设备研发、教学实验装置设计、非标自动化机构设计的结构工程师来说，这类通用型直流电机的三维模型可以直接复用在不同的项目中，不需要每次都从零开始绘制电机的外部结构，能够有效提升三维建模的工作效率，同时模型的尺寸精度与实物一致，能够保证装配仿真、干涉检查的结果具备实际参考价值，不会因为模型尺寸偏差导致实际装配时出现结构干涉的问题。
