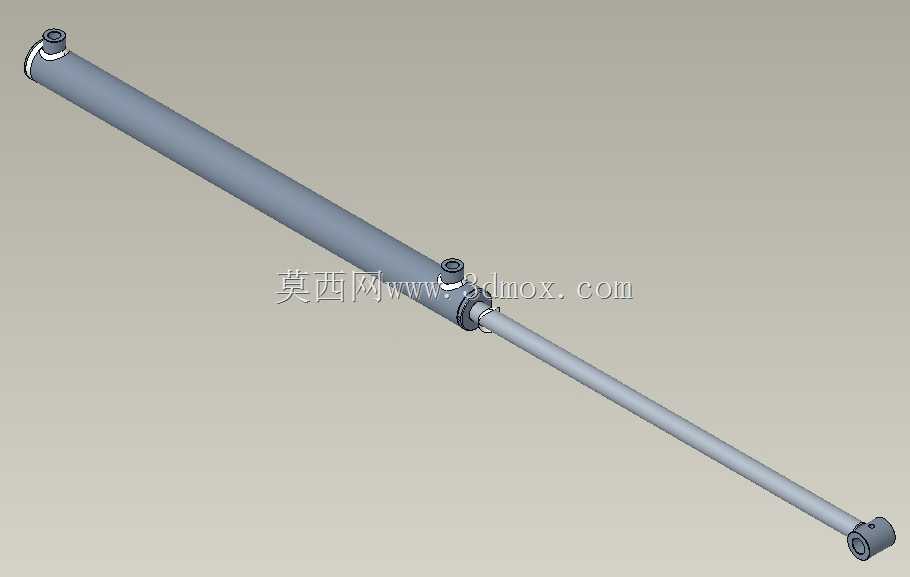

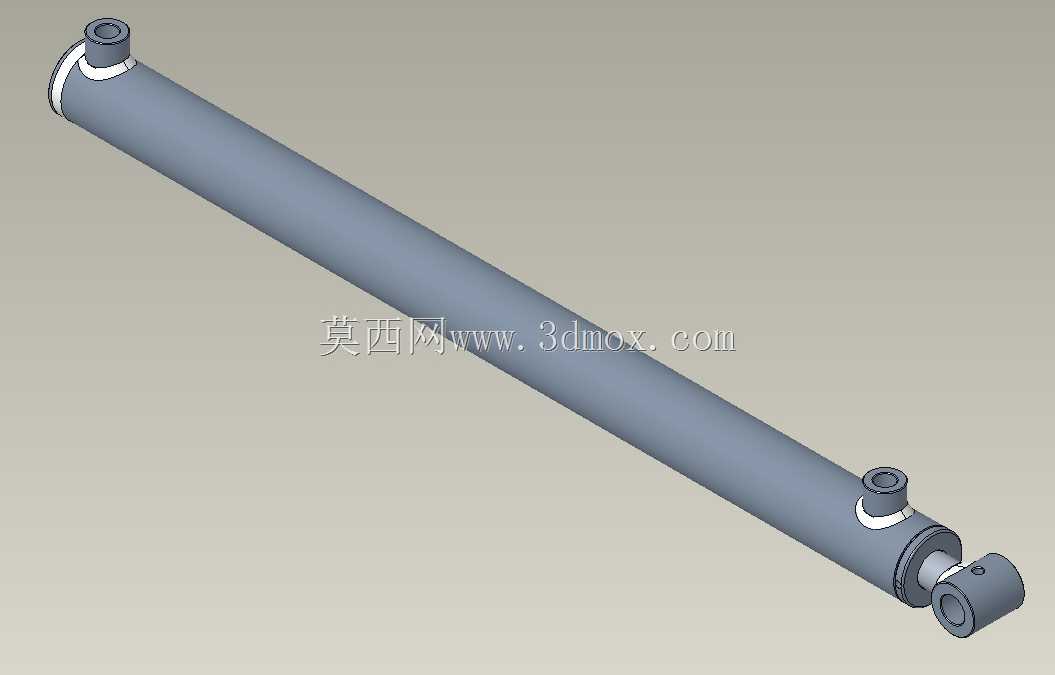

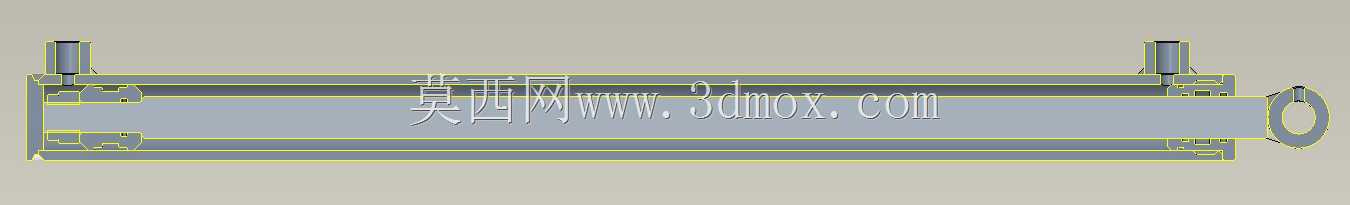

缸径32行程500双作用液压油缸结构

做土方设备的结构设计时，动臂、铲斗的动作执行件选型绕不开这类长行程双作用油缸，这次建模的缸径32、行程500规格，除了用在小型工程机械的动作驱动上，在液压折弯机的压料机构、金属板材剪切机的压料臂、林业采伐机械的进给臂上也有很高的适配性。建模时首先要考虑的是安装边界，两端的铰接耳环是核心安装基准，建模时要保证耳环内孔的同轴度，避免安装后出现别劲导致密封件偏磨的问题，缸筒部分的外径要和缸径匹配，32缸径对应的缸筒壁厚要满足额定工作压力下的强度要求，建模时不能只做外观，要把缸筒内壁、活塞密封槽、活塞杆导向套的配合尺寸都做准，方便后续出工程图直接加工。从功能特性来说，双作用结构的核心是活塞两侧都可以通压力油，能实现伸出和缩回两个方向的主动驱动，和单作用弹簧复位的油缸比，它的动作可控性更强，负载适配范围更广，长行程设计要考虑活塞杆伸出时的挠度问题，建模时要核算活塞杆的直径和行程的比值，避免伸出到最大行程时杆体下垂量过大，影响密封寿命和动作稳定性。实际选型时，这类油缸的安装距是很关键的参数，也就是油缸完全缩回时两个铰接点的中心距，要和设备的安装空间匹配，避免出现行程到位时机构干涉，或者缩回时留有余量导致动作不到位的问题。建模过程中，两端的油口位置也要做合理布置，要避开安装时和设备结构件的干涉位置，油口的连接螺纹要符合通用液压管件的标准，方便现场布管。另外，活塞杆表面的硬化层、防尘圈的安装槽、活塞上的支撑环槽这些细节，建模时都要还原，不能只做光杆加缸筒的简化外观，因为这些结构直接影响油缸的实际使用寿命和维护便利性，很多新手建模时容易忽略导向套的长度，长行程油缸的导向套要比短行程的更长，才能给活塞杆提供足够的支撑，减少侧向力对密封的损伤。在折弯机应用场景里，这类油缸用来驱动压料板上下动作，要保证两个油缸的同步性，所以建模时缸筒的内孔尺寸公差、活塞的配合公差都要标注清楚，方便加工时保证一致性；在林业机械里，这类油缸要面对户外多粉尘、温差大的环境，所以防尘密封的结构选型要在模型里体现，避免沙尘进入缸筒划伤内壁。
