小型发动机内轴承拉拔维修套件

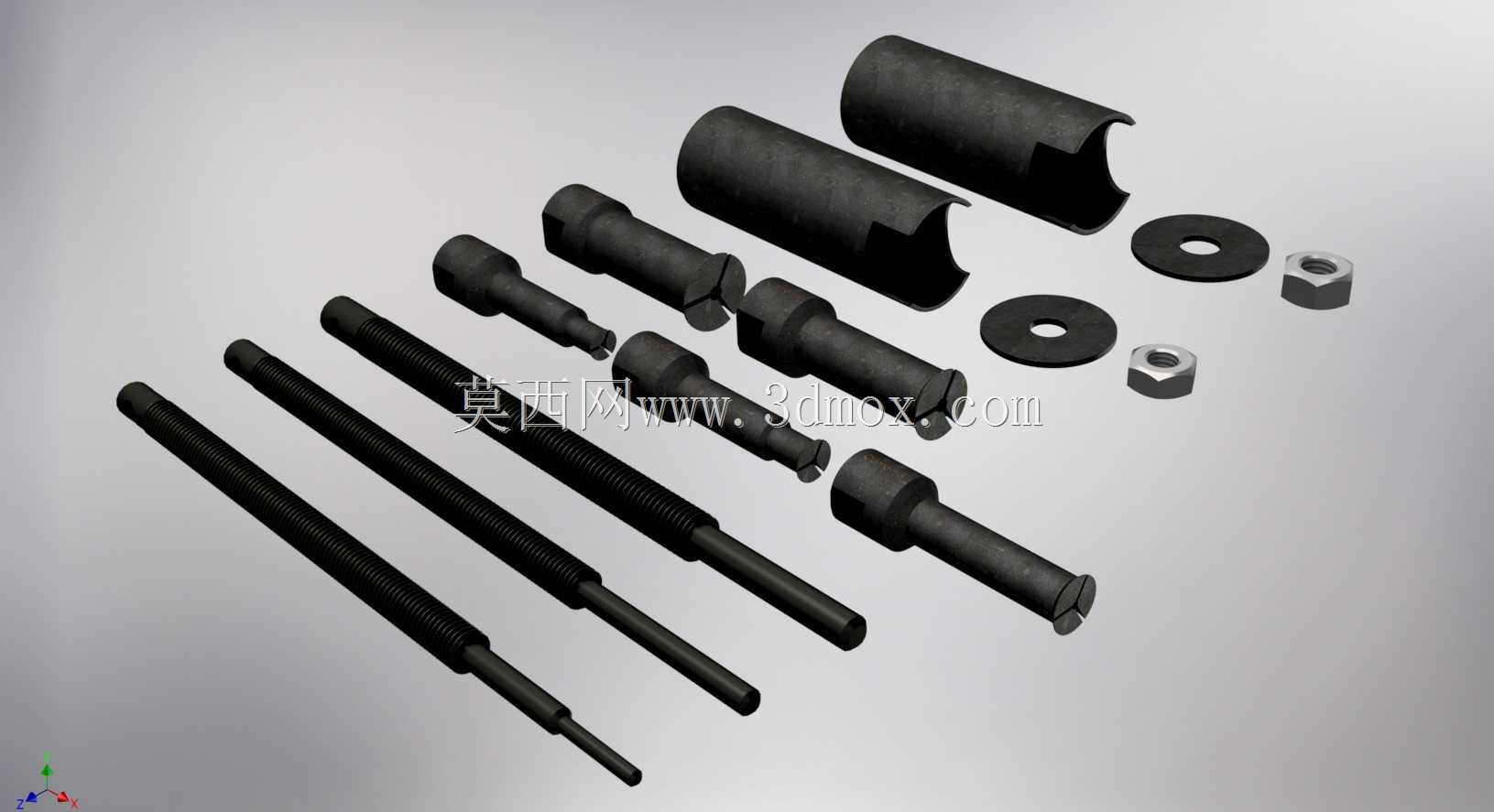

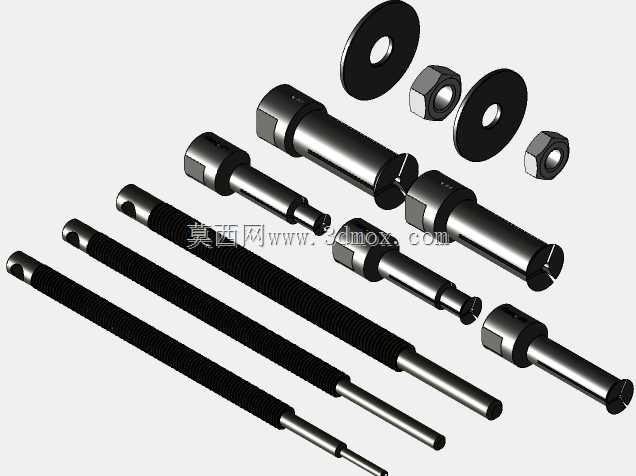

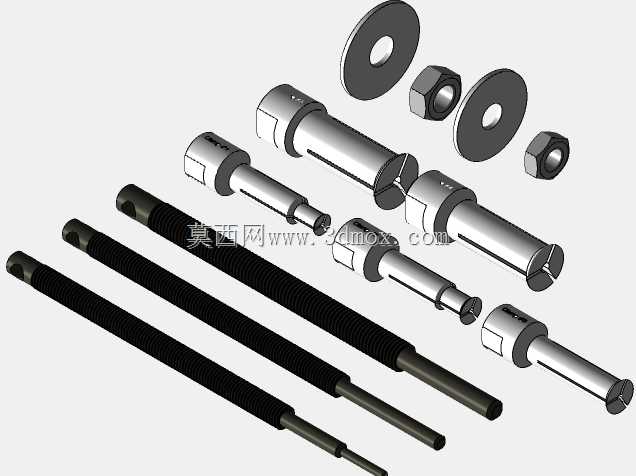

这套内轴承拉具套件，核心服务于小排量动力设备的维修场景，日常处理摩托车、踏板车、全地形车、户外割草机这类小型动力机械的轴承拆卸作业时，能解决深孔内滚珠轴承无法直接施力取出的痛点。实际维修作业中，发动机壳体的轴承安装位多为盲孔或半封闭腔室，常规拉马无法卡入轴承内圈受力，硬敲硬撬极易损伤壳体安装面与轴承位精度，这套套件正是针对这类工况设计，适配夹紧范围9mm到23mm的内轴承，覆盖绝大多数小型动力设备的曲轴箱、传动箱内滚珠轴承拆卸需求。整套工具包含不同规格的涨紧夹套、对应长度的施力螺杆、配套螺母与垫片，不同规格的夹套对应不同内径的轴承内圈，作业时将对应尺寸的开缝夹套塞入轴承内孔，旋动螺杆让夹套涨开牢牢撑住轴承内圈壁，再通过螺母的旋进作用力，顺着螺杆轴向将轴承平稳拉出安装位，全程受力均匀，不会对轴承外圈配合的壳体孔造成划伤或胀裂。从设计逻辑上看，所有夹套都采用开缝弹性结构，端部做了导向倒角，方便快速塞入轴承内孔，螺杆采用梯形传动螺纹，施力时传动效率高、自锁性好，不会因为受力反弹出现滑脱；不同长度的螺杆对应不同深度的安装腔室，比如200mm长度的螺杆可以深入较深的曲轴箱腔室，短尺寸螺杆适配浅腔的传动箱轴承位，配套的平垫用来分散螺母旋紧时的压应力，避免压伤壳体端面。实际选型使用时，需要先测量待拆卸轴承的内孔直径，选对应规格的夹套，同时确认轴承安装位的腔室深度，选长度足够的螺杆，保证螺杆能穿过夹套后有足够的螺纹啮合长度来施力；安装时要保证夹套完全涨紧轴承内圈，避免受力时夹套滑脱刮伤内孔壁，旋动螺母时要保持两侧受力同轴，不要偏斜，防止螺杆别弯损伤螺纹。这类工具在小型动力维修门店、户外设备维保站点属于高频使用的专用工装，相比通用拉马，它的夹套尺寸更贴合小规格轴承的内圈尺寸，施力点完全作用在轴承内圈，不会因为拉拔力作用在外圈导致轴承散架，也能避免拆卸过程中铁屑掉入发动机腔室造成后续装配故障，整套工具的所有零件都做了发黑防锈处理，适合维修车间多油污、多磕碰的使用环境，长期使用也不容易出现锈蚀或磨损变形。
